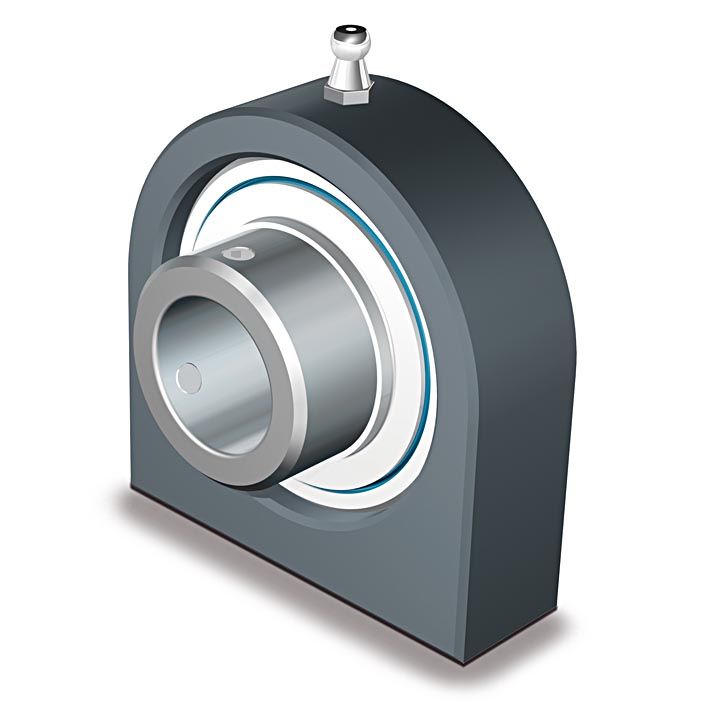

RASEY Stehlager-Gehäuseeinheit Kunststoff - rostfrei

Rostfreie Stehlager-Gehäuseeinheiten der Reihe RASEY…VA, bestehend aus einem Spannlager, das in einem Kunststoffgehäuse montiert ist, finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Feuchtigkeit, UV-Strahlung, Bakterien- und Pilzbefall sowie Einfluss chemischer Medien besteht.

Für die Ringe, Wälzkörper, Käfige, Vorsatzscheiben und Gewindestifte kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Die Dichtungen werden aus stahlblechverstärktem NBR und die Gehäuse, die radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastet werden dürfen, aus glasfaserverstärktem PBTP-Kunststoff hergestellt.

Bei diesen FDA-zugelassenen Stehlager-Gehäuseeinheiten wird der Innenring durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt und eine Nachschmierung kann über entsprechenden Schmiernippel erfolgen.

Die Gehäuse werden in den Farben Schwarz, Blau und Weiß angeboten und können ergänzend mit Schutzkappen in offener (CO) und geschlossener (CC) Ausführung sowie mit Rückendichtungen (BS) geliefert werden.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· FDA-zugelassen
· Schutzkappen in offener (CO) und geschlossener (CC) Ausführung sowie Rückendichtungen (BS) separat bestellbar
· Abweichende Ausführungen auf Anfrage

Innen- und Außenring (Spannlager)
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Sphärischer Außenring mit Schmierbohrung
· Innenring wird durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt
· Weitere Ausführungen auf Anfrage

Wälzkörper (Spannlager)
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf

Dichtungen / Deckscheiben (Spannlager)
· Mit schleifender Dichtung (KRR)
· Dichtlippe radial vorgespannt
· Dichtungen werden aus stahlblechverstärktem NBR und Vorsatzscheiben aus korrosionsbeständigem Stahl hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig (Spannlager)
· Aus korrosionsbeständigem Stahl
· Weitere Käfigausführungen auf Anfrage

Schmierstoff (Spannlager)
· In befetteter Ausführung lieferbar
· Über Schmiernippel nachschmierbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Gehäuse
· Aus glasfaserverstärktem PBTP-Kunststoff
· Mit Schmiernippel versehen
· In den Farben Schwarz, Blau und Weiß erhältlich
· Radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastbar


Anwendungsbeispiele
· Lebensmitteltechnik
· Verpackungsmaschinen

Produkte filtern

Bezeichnung

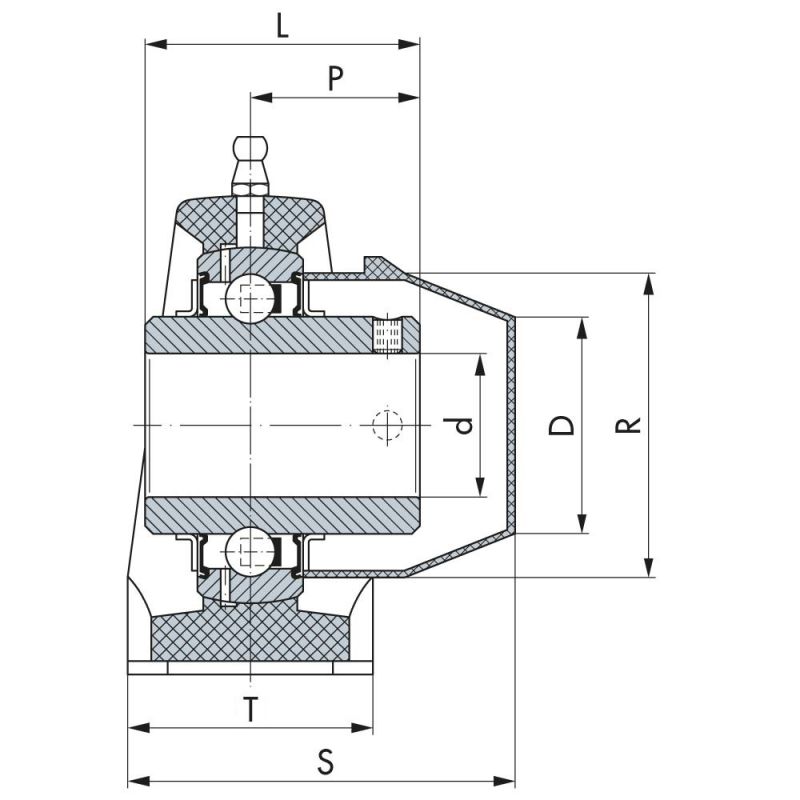

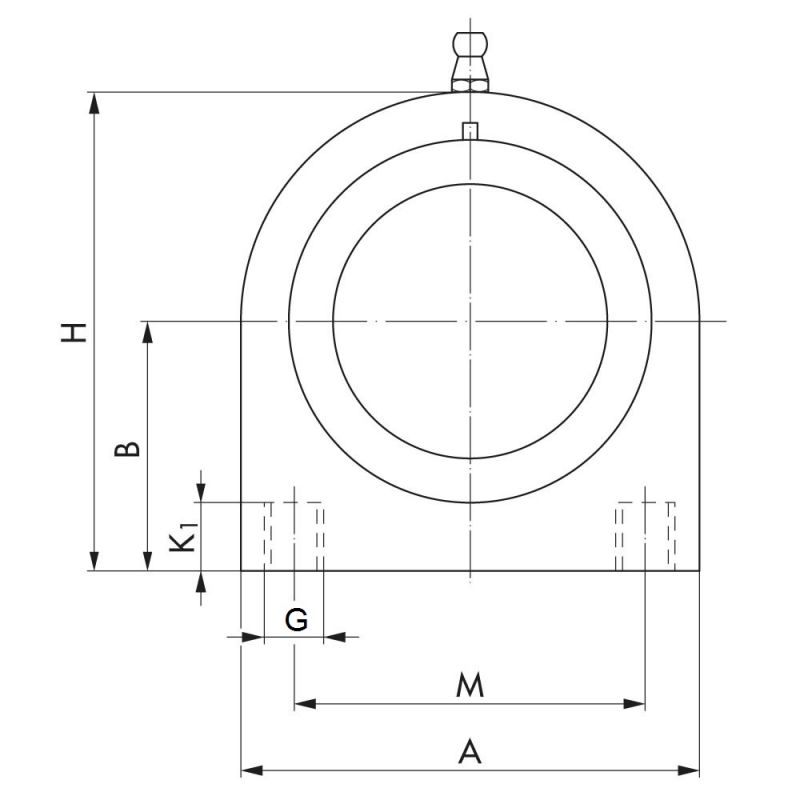

Abmessungen [mm]
Innendurchmesser [mm]
d
Von 20 mm bis 50 mm
Länge [mm]
A
Von 127 mm bis 206 mm
Höhe [mm]
B
Von 33.3 mm bis 57.2 mm
Höhe [mm]
C
Von 14.2 mm bis 23 mm
Länge [mm]
T
Von 38 mm bis 60 mm
Höhe
H
Von 65.5 bis 114
Langlochbreite [mm]
K
Von 11 mm bis 17 mm
Höhe Langloch
K1
Von 14 bis 20
Länge [mm]
L
Von 31 mm bis 51.6 mm
Bohrabstand [mm]
M
Von 95 mm bis 159 mm
Länge [mm]
P
Von 18.3 mm bis 32.6 mm
Außendurchmesser [mm]
D
Von 43 mm bis 75 mm
Durchmesser [mm]
R
Von 50 mm bis 94 mm
Gesamtlänge [mm]
S
Von 51 mm bis 92 mm
Tragzahlen
Tragzahlen [N]
Gehäuse C
Von 8800 N bis 13850 N
Tragzahlen [N]
Tragzahlen [N]
dyn. Cr
Von 10900 N bis 30200 N
Tragzahlen [N]
stat. C0r
Von 5300 N bis 18600 N
Gewicht [g]
Gewicht [g]
Von 290 g bis 1200 g
Spannlager und Gehäuseeinheiten rostfrei, Stehlager-Gehäuseeinheit, RASEY Stehlager, rostfrei Spannlager und Gehäuseeinheiten rostfrei, Stehlager-Gehäuseeinheit, RASEY Stehlager, rostfrei Spannlager und Gehäuseeinheiten rostfrei, Stehlager-Gehäuseeinheit, RASEY Stehlager, rostfrei Spannlager und Gehäuseeinheiten rostfrei, Stehlager-Gehäuseeinheit, RASEY Stehlager, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an
