Gesplittete-Dünnringlager | Vierpunktlager - metrisch - rostfrei

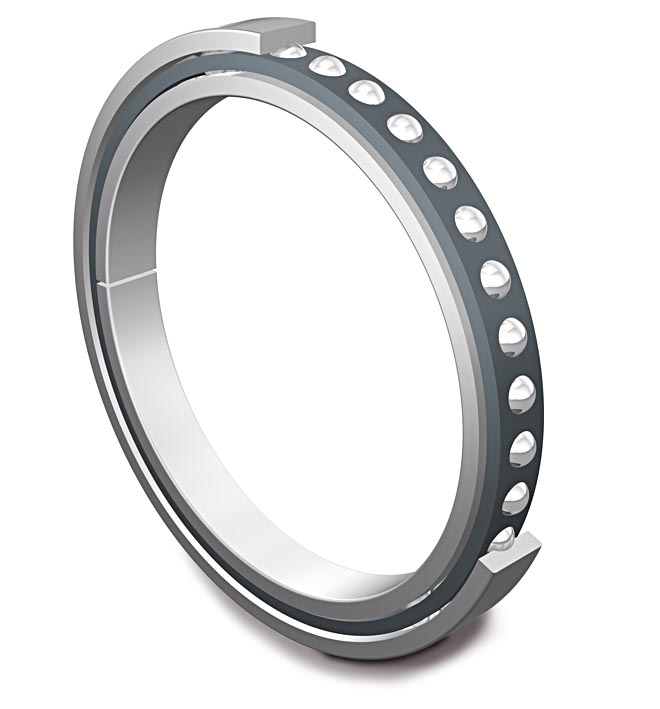

Bei den rostfreien Gesplittete-Dünnring-Vierpunktlager der Reihe DRXM…VA handelt es sich um einreihige Kugellager, die aus einem gesplitteten Innen- sowie gesplitteten Außenring bestehen und unabhängig vom Bohrungsdurchmesser einen Ringquerschnitt von 4,5 mm aufweisen.

Durch die geteilten Lagerringe kann ein wälzkörpergeführtes Kunststoffkäfigband mit mehr und größeren Kugeln eingesetzt werden, wodurch höhere statische und dynamische Tragfähigkeiten realisiert werden.
Der Druckwinkel von 90° ermöglicht, dass diese Lagervariante radiale und beidseitig axiale Lasten sowie Kippmomente aufnimmt.

Für die Ringe und Wälzkörper kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Das Kugelkäfigband wird aus Kunststoff hergestellt.
Die Lager können im Temperaturbereich von -40 °C bis +100 °C eingesetzt werden. Für höhere Temperaturen wird alternatives Käfigmaterial empfohlen.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Werden auch entsprechend dem zölligen Einheitensystem angeboten (siehe hier)
· Weitere Zwischengrößen auf Anfrage
· Dauerbetrieb: -40 °C bis +100 °C, kurzzeitig +120 °C
· Druckwinkel: 90°
· Radiale und beidseitig axiale Lasten sowie Kippmomente werden aufgenommen

Innen- und Außenring
· Einheitlicher Ringquerschnitt von 4,5 mm (unabhängig vom Bohrungsdurchmesser)
· Aus korrosionsbeständigem Stahl

Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung

Käfig
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, PTFE/Teflon) auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Antennenlagerung (Parabol)
· Lebensmitteltechnik
· Medizintechnik

Bezeichnung
Breite/Höhe (B/H)
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 35 bis 640
Abmessungen [mm]
Innendurchmesser [mm] d
Von 35 mm bis 640 mm
Außendurchmesser [mm] D
Von 44 mm bis 649 mm
Tragzahlen [N]
Tragzahlen [kN] dyn. Cr
Von 2.28 kN bis 6.5 kN
Tragzahlen [kN] stat. C0r
Von 2.65 kN bis 47.5 kN
Tragzahlen [kN] dyn. Ca
Von 2.5 kN bis 7.2 kN
Tragzahlen [kN] stat. C0a
Von 6.6 kN bis 118 kN
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Von 240 1/min bis 4360 1/min
Wälzlager rostfrei, Gesplittete Dünnringlager, Vierpunktlager, metrisch, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
rs (min) Radius [mm]
Fett Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [kN]
stat. C0r Tragzahlen [kN]
dyn. Ca Tragzahlen [kN]
stat. C0a Tragzahlen [kN]
Gewicht [g]
DRXM 400 VA
400
409
4.5
0.5
380
5.5
29.5
6.1
74
157
DRXM 360 VA
360
369
4.5
0.5
420
5.3
26.5
5.8
67
141
DRXM 640 VA
640
649
4.5
0.5
240
6.5
47.5
7.2
118
253
DRXM 630 VA
630
639
4.5
0.5
240
6.5
46.5
7.2
116
249
DRXM 620 VA
620
629
4.5
0.5
250
6.4
46
7.1
115
245
DRXM 610 VA
610
619
4.5
0.5
250
6.4
45
7.1
113
241
DRXM 600 VA
600
609
4.5
0.5
250
6.4
44.5
7
111
237
DRXM 590 VA
590
599
4.5
0.5
260
6.3
43.5
7
109
233
DRXM 580 VA
580
589
4.5
0.5
260
6.3
43
6.9
107
229
DRXM 570 VA
570
579
4.5
0.5
270
6.2
42
6.9
105
225
DRXM 560 VA
560
569
4.5
0.5
270
6.2
41.5
6.9
103
221
DRXM 550 VA
550
559
4.5
0.5
280
6.2
40.5
6.8
102
217
DRXM 540 VA
540
549
4.5
0.5
280
6.1
40
6.8
100
213
DRXM 530 VA
530
539
4.5
0.5
290
6.1
39
6.7
98
209
DRXM 520 VA
520
529
4.5
0.5
290
6
38.5
6.7
96
205
DRXM 510 VA
510
519
4.5
0.5
300
6
37.5
6.6
94
201
DRXM 500 VA
500
509
4.5
0.5
310
5.9
37
6.6
92
197
DRXM 490 VA
490
499
4.5
0.5
310
5.9
36
6.5
90
193
DRXM 480 VA
480
489
4.5
0.5
320
5.9
35.5
6.5
89
189
DRXM 470 VA
470
479
4.5
0.5
320
5.8
34.5
6.4
87
185
DRXM 460 VA
460
469
4.5
0.5
330
5.8
34
6.4
85
181
DRXM 450 VA
450
459
4.5
0.5
340
5.7
33
6.3
83
177
DRXM 440 VA
440
449
4.5
0.5
350
5.7
32.5
6.3
81
173
DRXM 430 VA
430
439
4.5
0.5
360
5.6
32
6.2
80
169
DRXM 420 VA
420
429
4.5
0.5
360
5.6
31
6.2
78
165
DRXM 410 VA
410
419
4.5
0.5
370
5.5
30.5
6.1
76
161
DRXM 390 VA
390
399
4.5
0.5
390
5.4
29
6
72
153
DRXM 380 VA
380
389
4.5
0.5
400
5.4
28
6
70
149
DRXM 370 VA
370
379
4.5
0.5
410
5.3
27.5
5.9
68
145
DRXM 350 VA
350
359
4.5
0.5
440
5.2
26
5.8
65
137
DRXM 340 VA
340
349
4.5
0.5
450
5.2
25
5.7
63
133
DRXM 330 VA
330
339
4.5
0.5
460
5.1
24.4
5.7
61
129
DRXM 320 VA
320
329
4.5
0.5
480
5.1
23.6
5.6
59
125
DRXM 310 VA
310
319
4.5
0.5
490
5
23
5.5
57
121
DRXM 300 VA
300
309
4.5
0.5
510
4.95
22.2
5.5
55
117
DRXM 290 VA
290
299
4.5
0.5
530
4.9
21.5
5.4
54
113
DRXM 280 VA
280
289
4.5
0.5
550
4.8
20.7
5.3
52
110
DRXM 270 VA
270
279
4.5
0.5
570
4.75
20
5.3
50
106
DRXM 260 VA
260
269
4.5
0.5
590
4.7
19.2
5.2
48
102
DRXM 250 VA
250
259
4.5
0.5
610
4.65
18.5
5.1
46.5
98
DRXM 240 VA
240
249
4.5
0.5
640
4.55
17.7
5
44.5
94
DRXM 230 VA
230
239
4.5
0.5
660
4.5
17
4.95
42.5
90
DRXM 220 VA
220
229
4.5
0.5
690
4.4
16.2
4.85
40.5
86
DRXM 210 VA
210
219
4.5
0.5
730
4.35
15.2
4.8
39
82
DRXM 200 VA
200
209
4.5
0.5
760
4.25
14.8
4.65
37
78
DRXM 190 VA
190
199
4.5
0.5
800
4.25
14.1
4.65
35
74
DRXM 180 VA
180
189
4.5
0.5
850
4.1
13.4
4.55
33.5
70
DRXM 170 VA
170
179
4.5
0.5
900
4
12.6
4.45
31.5
66
DRXM 160 VA
160
169
4.5
0.5
950
3.95
11.9
4.35
30
62
DRXM 150 VA
150
159
4.5
0.5
1020
3.85
11.1
4.25
28
59
DRXM 140 VA
140
149
4.5
0.5
1090
3.75
10.4
4.15
26
55
DRXM 130 VA
130
139
4.5
0.5
1170
3.65
9.6
4
24.1
51
DRXM 120 VA
120
129
4.5
0.5
1270
3.55
9
3.9
22.4
47
DRXM 110 VA
110
119
4.5
0.5
1390
3.45
8.2
3.8
20.4
43
DRXM 100 VA
100
109
4.5
0.5
1530
3.35
7.5
3.7
18.7
39
DRXM 095 VA
95
104
4.5
0.5
1610
3.25
7.1
3.6
17.7
37
DRXM 090 VA
90
99
4.5
0.5
1700
3.2
6.7
3.55
16.7
35
DRXM 085 VA
85
94
4.5
0.5
1800
3.1
6.3
3.45
15.7
33
DRXM 080 VA
80
89
4.5
0.5
1910
3.1
6
3.4
15
31
DRXM 075 VA
75
84
4.5
0.5
2040
3
5.6
3.3
14
29
DRXM 070 VA
70
79
4.5
0.5
2180
2.9
5.2
3.2
13
27
DRXM 065 VA
65
74
4.5
0.5
2350
2.85
4.8
3.1
12
25
DRXM 060 VA
60
69
4.5
0.5
2550
2.8
4.5
3
11.3
24
DRXM 055 VA
55
64
4.5
0.5
2780
2.7
4.1
2.9
10.3
22
DRXM 050 VA
50
59
4.5
0.5
3050
2.6
3.75
2.85
9.3
20
DRXM 045 VA
45
54
4.5
0.5
3390
2.5
3.45
2.8
8.6
18
DRXM 040 VA
40
49
4.5
0.5
3820
2.41
3.05
2.65
7.6
16
DRXM 035 VA
35
44
4.5
0.5
4360
2.28
2.65
2.5
6.6
14
