Dünnringlager mit Flansch
Dünnringlager der Reihen F 617…, F 618…, F 619… und F 638… mit Flansch können raumsparend im Gehäuse axial festgelegt werden und bieten den Vorteil, dass keine Gehäuseschultern vorgesehen werden müssen und somit eine einfachere Bearbeitung der Gehäusebohrung ermöglicht wird.
Sie zeichnen sich besonders durch ihre kleinen Querschnitte und ihr geringes Gewicht aus, wodurch sich mit diesen Lagervarianten gewichtssparende und bauraumoptimierte Konstruktionen realisieren lassen.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Kleiner Querschnitt im Verhältnis zum Bohrungsdurchmesser
· Geringes Gewicht
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Flansch am Außenring
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Robotik
· Lebensmitteltechnik
· Medizintechnik
· Messtechnik
· Sensoren
· Textilmaschinen
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns

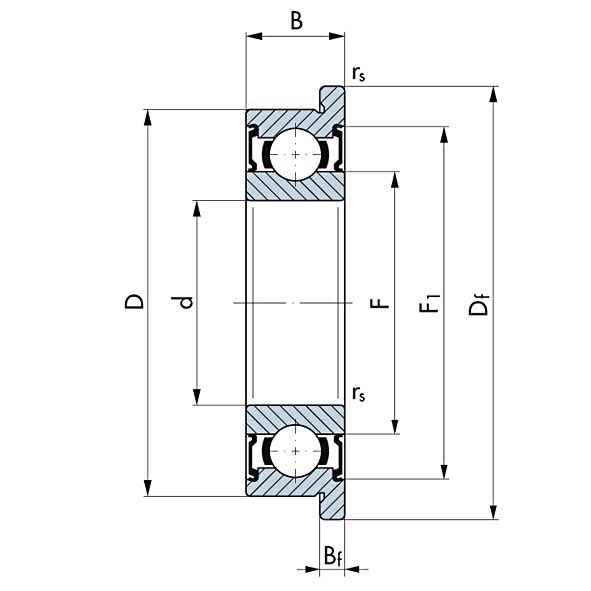

Bezeichnung
Abmessungen [mm]
Schulterabmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]
d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
Df
Flanschdurchmesser [mm]
Bf
Flanschbreite [mm]
rs (min)
Radius [mm]
F
Schulterabmessungen [mm]
F1
Schulterabmessungen [mm]
Fett
Grenzdrehzahl [1/min]
Öl
Grenzdrehzahl [1/min]
dyn. Cr
Tragzahlen [N]
stat. C0r
Tragzahlen [N]
f0
Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
F 61706 2RS
30
37
4
39
1
0.2
32.35
35.25
5500
1220
950
15.6
8.93
F 61706 2Z
30
37
4
39
1
0.2
32.35
35.25
5500
1220
950
15.6
8.3
F 61705 2Z
25
32
4
34
1
0.2
27.35
30.29
7000
1160
840
15.8
7.1
F 61906 2RU
30
47
9
50
2
0.3
35.1
44.05
14000
7680
5020
15.8
53
F 61806 2RU
30
42
7
45
1.5
0.3
33.11
39.2
15000
4800
3420
16.4
27
F 61905 2RU
25
42
9
45
2
0.3
30.9
39.45
16000
7450
4540
15.4
47
F 61805 2RU
25
37
7
40
1.5
0.3
28.2
34.12
18000
4550
2940
16
24
F 61904 2RU
20
37
9
40
2
0.3
23.65
33.5
19000
6770
3700
14.8
40
F 61804 2RU
20
32
7
35
1.5
0.3
22.6
29.52
21000
4250
2470
15.5
18
F 61704 2RU
20
27
4
28.5
0.8
0.2
22.36
25.44
8500
1110
740
16.1
5.9
F 61903 2RU
17
30
7
32.5
1.5
0.3
21
27.8
22000
4880
2550
14.7
20
F 63803 2RU
17
26
7
28
1.5
0.3
18.8
24.3
24000
2370
1470
16.1
11
F 61803 2RU
17
26
5
28
1.1
0.3
18.8
24.3
24000
2370
1470
16.1
8.2
F 61703 2RU
17
23
4
24.5
0.8
0.2
18.86
21.7
9500
1070
660
16.3
4
F 61902 2RU
15
28
7
30.5
1.5
0.3
18.8
25.3
24000
4590
2260
14.3
19
F 63802 2RU
15
24
7
26
1.5
0.3
16.8
22.15
26000
2210
1260
15.8
10
F 61802 2RU
15
24
5
26
1.1
0.3
16.8
22.15
26000
2210
1260
15.8
7.6
F 61702 2RU
15
21
4
22.5
0.8
0.2
16.86
19.7
11000
1000
590
16.5
3.6
F 61901 2RU
12
24
6
26.5
1.5
0.3
15.35
21.4
28000
3070
1470
14.5
12
F 63801 2RU
12
21
7
23
1.5
0.3
13.8
19.15
30000
2040
1050
15.3
8.5
F 61801 2RU
12
21
5
23
1.1
0.3
13.8
19.15
30000
2040
1050
15.3
6.5
F 61701 2RU
12
18
4
19.5
0.8
0.2
13.86
16.7
13000
990
540
16.2
3.1
F 61900 2RU
10
22
6
25
1.5
0.3
13.2
19.37
31000
2860
1280
14
10
F 63800 2RU
10
19
7
21
1.5
0.3
11.8
17.15
34000
1820
840
14.8
7.4
F 61800 2RU
10
19
5
21
1
0.3
11.8
17.15
34000
1820
840
14.8
5.6
F 61700 2RU
10
15
4
16.5
0.8
0.15
11.21
14.2
15000
910
440
15.7
1.9
F 63803 2Z
17
26
7
28
1.5
0.3
18.8
24.3
24000
2370
1470
16.1
11
F 63803 2RS
17
26
7
28
1.5
0.3
18.8
24.3
15000
2370
1470
16.1
11
F 63803
17
26
7
28
1.5
0.3
18.8
24.3
29000
2370
1470
16.1
11
F 63802 2Z
15
24
7
26
1.5
0.3
16.8
22.15
26000
2210
1260
15.8
10
F 63802 2RS
15
24
7
26
1.5
0.3
16.8
22.15
17000
2210
1260
15.8
10
F 63802
15
24
7
26
1.5
0.3
16.8
22.15
31000
2210
1260
15.8
10
F 63801 2Z
12
21
7
23
1.5
0.3
13.8
19.15
30000
2040
1050
15.3
8.5
F 63801 2RS
12
21
7
23
1.5
0.3
13.8
19.15
20000
2040
1050
15.3
8.5
F 63801
12
21
7
23
1.5
0.3
13.8
19.15
36000
2040
1050
15.3
8.5
F 63800 2Z
10
19
7
21
1.5
0.3
11.8
17.15
34000
1820
840
14.8
7.4
F 63800 2RS
10
19
7
21
1.5
0.3
11.8
17.15
24000
1820
840
14.8
7.4
F 63800
10
19
7
21
1.5
0.3
11.8
17.15
40000
1820
840
14.8
7.4
F 61906 2Z
30
47
9
50
2
0.3
35.1
44.05
14000
7680
5020
15.8
53
F 61906 2RS
30
47
9
50
2
0.3
35.1
44.05
8100
7680
5020
15.8
53
F 61906
30
47
9
50
2
0.3
35.1
44.05
17000
7680
5020
15.8
53
F 61905 2Z
25
42
9
45
2
0.3
30.9
39.45
16000
7450
4540
15.4
47
F 61905 2RS
25
42
9
45
2
0.3
30.9
39.45
8700
7450
4540
15.4
47
F 61905
25
42
9
45
2
0.3
30.9
39.45
19000
7450
4540
15.4
47
F 61904 2Z
20
37
9
40
2
0.3
23.65
33.5
19000
6770
3700
14.8
40
F 61904 2RS
20
37
9
40
2
0.3
23.65
33.5
12000
6770
3700
14.8
40
F 61904
20
37
9
40
2
0.3
23.65
33.5
22000
6770
3700
14.8
40
F 61903 2Z
17
30
7
32.5
1.5
0.3
21
27.8
22000
4880
2550
14.7
20
F 61903 2RS
17
30
7
32.5
1.5
0.3
21
27.8
13000
4880
2550
14.7
20
F 61903
17
30
7
32.5
1.5
0.3
21
27.8
26000
4880
2550
14.7
20
F 61902 2Z
15
28
7
30.5
1.5
0.3
18.8
25.3
24000
4590
2260
14.3
19
F 61902 2RS
15
28
7
30.5
1.5
0.3
18.8
25.3
15000
4590
2260
14.3
19
F 61902
15
28
7
30.5
1.5
0.3
18.8
25.3
30000
4321
2259
14.3
19
F 61901 2Z
12
24
6
26.5
1.5
0.3
15.35
21.4
28000
3070
1470
14.5
12
F 61901 2RS
12
24
6
26.5
1.5
0.3
15.35
21.4
18000
3070
1470
14.5
12
F 61901
12
24
6
26.5
1.5
0.3
15.35
21.4
33000
3070
1470
14.5
12
F 61900 2Z
10
22
6
25
1.5
0.3
13.2
19.37
31000
2860
1280
14
10
F 61900 2RS
10
22
6
25
1.5
0.3
13.2
19.37
21000
2860
1280
14
10
F 61900
10
22
6
25
1.5
0.3
13.2
19.37
37000
2860
1280
14
10
F 61806 2Z
30
42
7
45
1.5
0.3
33.11
39.2
15000
4800
3420
16.4
27
F 61806 2RS
30
42
7
45
1.5
0.3
33.11
39.2
8600
4800
3420
16.4
27
F 61806
30
42
7
45
1.5
0.3
33.11
39.2
18000
4800
3420
16.4
27
F 61805 2Z
25
37
7
40
1.5
0.3
28.2
34.12
18000
4550
2940
16
24
F 61805 2RS
25
37
7
40
1.5
0.3
28.2
34.12
10000
4550
2940
16
24
F 61805
25
37
7
40
1.5
0.3
28.2
34.12
21000
4550
2940
16
24
F 61804 2Z
20
32
7
35
1.5
0.3
22.6
29.52
21000
4250
2470
15.5
18
F 61804 2RS
20
32
7
35
1.5
0.3
22.6
29.52
12000
4250
2470
15.5
18
F 61804
20
32
7
35
1.5
0.3
22.6
29.52
25000
4250
2470
15.5
18
F 61803 2Z
17
26
5
28
1.1
0.3
18.8
24.3
24000
2370
1470
16.1
8.2
F 61803 2RS
17
26
5
28
1.1
0.3
18.8
24.3
15000
2370
1470
16.1
8.2
F 61803
17
26
5
28
1.1
0.3
18.8
24.3
29000
2370
1470
16.1
8.2
F 61802 2Z
15
24
5
26
1.1
0.3
16.8
22.15
26000
2210
1260
15.8
7.6
F 61802 2RS
15
24
5
26
1.1
0.3
16.8
22.15
17000
2210
1260
15.8
7.6
F 61802
15
24
5
26
1.1
0.3
16.8
22.15
31000
2210
1260
15.8
7.6
F 61801 2Z
12
21
5
23
1.1
0.3
13.8
19.15
30000
2040
1050
15.3
6.5
F 61801 2RS
12
21
5
23
1.1
0.3
13.8
19.15
20000
2040
1050
15.3
6.5
F 61801
12
21
5
23
1.1
0.3
13.8
19.15
36000
2040
1050
15.3
6.5
F 61800 2Z
10
19
5
21
1
0.3
11.8
17.15
34000
1820
840
14.8
5.6
F 61800 2RS
10
19
5
21
1
0.3
11.8
17.15
24000
1820
840
14.8
5.6
F 61800
10
19
5
21
1
0.3
11.8
17.15
40000
1820
840
14.8
5.6
F 61706 2RU
30
37
4
39
1
0.2
32.35
35.25
5500
1220
950
15.6
8.3
F 61706
30
37
4
39
1
0.2
32.35
35.25
7000
1220
950
15.6
8.3
F 61705 2RS
25
32
4
34
1
0.2
27.35
30.29
7000
1160
840
15.8
7.1
F 61705
25
32
4
34
1
0.2
27.35
30.29
8000
1160
840
15.8
7.1
F 61704 2Z
20
27
4
28.5
0.8
0.2
22.36
25.44
8500
1110
740
16.1
5.9
F 61704 2RS
20
27
4
28.5
0.8
0.2
22.36
25.44
8500
1110
740
16.1
5.9
F 61704
20
27
4
28.5
0.8
0.2
22.36
25.44
10000
1110
740
16.1
5.9
F 61703 2Z
17
23
4
24.5
0.8
0.2
18.86
21.7
9500
1070
660
16.3
4
F 61703 2RS
17
23
4
24.5
0.8
0.2
18.86
21.7
5200
1070
660
16.3
4
F 61703
17
23
4
24.5
0.8
0.2
18.86
21.7
11000
1070
660
16.3
4
F 61702 2Z
15
21
4
22.5
0.8
0.2
16.86
19.7
11000
1000
590
16.5
3.6
F 61702 2RS
15
21
4
22.5
0.8
0.2
16.86
19.7
11000
1000
590
16.5
3.6
F 61702
15
21
4
22.5
0.8
0.2
16.86
19.7
13000
1000
590
16.5
3.6
F 61701 2Z
12
18
4
19.5
0.8
0.2
13.86
16.7
13000
990
540
16.2
3.1
F 61701 2RS
12
18
4
19.5
0.8
0.2
13.86
16.7
13000
990
540
16.2
3.1
F 61701
12
18
4
19.5
0.8
0.2
13.86
16.7
15000
990
540
16.2
3.1
F 61700 2Z
10
15
4
16.5
0.8
0.15
11.21
14.2
15000
910
440
15.7
1.9
F 61700 2RS
10
15
4
16.5
0.8
0.15
11.21
14.2
15000
910
440
15.7
1.9
F 61700
10
15
3
16.5
0.8
0.15
11.21
13.6
15000
17000
910
440
15.7
1.4
