Gesplittete-Dünnringlager
Gesplittete-Dünnringlager | Vierpunktlager - metrisch - rostfrei

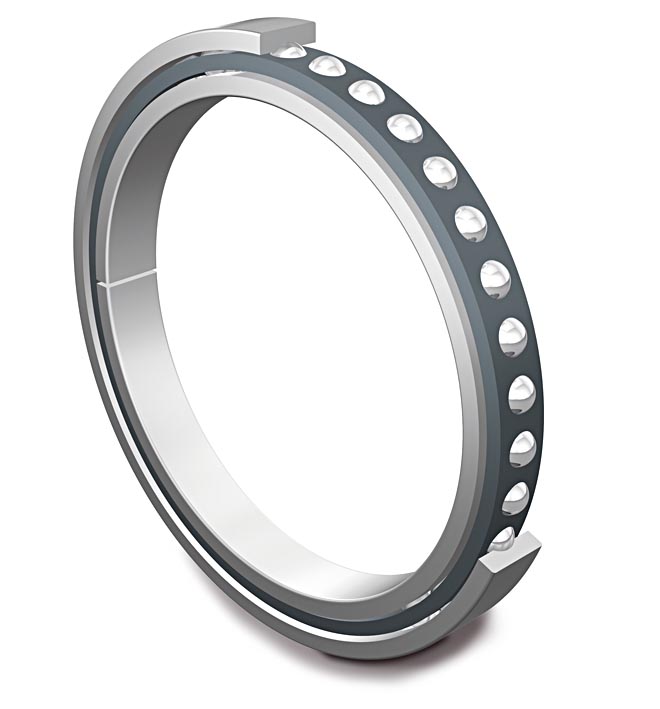

Bei den rostfreien Gesplittete-Dünnring-Vierpunktlager der Reihe DRXM…VA handelt es sich um einreihige Kugellager, die aus einem gesplitteten Innen- sowie gesplitteten Außenring bestehen und unabhängig vom Bohrungsdurchmesser einen Ringquerschnitt von 4,5 mm aufweisen.
Durch die geteilten Lagerringe kann ein wälzkörpergeführtes Kunststoffkäfigband mit mehr und größeren Kugeln eingesetzt werden, wodurch höhere statische und dynamische Tragfähigkeiten realisiert werden.
Der Druckwinkel von 90° ermöglicht, dass diese Lagervariante radiale und beidseitig axiale Lasten sowie Kippmomente aufnimmt.
Für die Ringe und Wälzkörper kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Das Kugelkäfigband wird aus Kunststoff hergestellt.
Die Lager können im Temperaturbereich von -40 °C bis +100 °C eingesetzt werden. Für höhere Temperaturen wird alternatives Käfigmaterial empfohlen.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Werden auch entsprechend dem zölligen Einheitensystem angeboten (siehe hier)
· Weitere Zwischengrößen auf Anfrage
· Dauerbetrieb: -40 °C bis +100 °C, kurzzeitig +120 °C
· Druckwinkel: 90°
· Radiale und beidseitig axiale Lasten sowie Kippmomente werden aufgenommen
Innen- und Außenring
· Einheitlicher Ringquerschnitt von 4,5 mm (unabhängig vom Bohrungsdurchmesser)
· Aus korrosionsbeständigem Stahl
Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung
Käfig
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, PTFE/Teflon) auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Antennenlagerung (Parabol)
· Lebensmitteltechnik
· Medizintechnik
Gesplittete-Dünnringlager | Vierpunktlager - zöllig - rostfrei
Bei den rostfreien Gesplittete-Dünnring-Vierpunktlager in zölligen Abmessungen der Reihen DRXZ…VA, DRAZ…VA, DRCZ…VA und DRXD…VA handelt es sich um einreihige Kugellager, die aus einem gesplitteten Innen- sowie gesplitteten Außenring bestehen und unabhängig vom Bohrungsdurchmesser einen Ringquerschnitt von 3,175 mm (DRXZ), 6,350 mm (DRAZ), 9,525 mm (DRCZ) bzw. 12,700 mm (DRXD) aufweisen.
Durch die geteilten Lagerringe kann ein wälzkörpergeführtes Kunststoffkäfigband mit mehr und größeren Kugeln eingesetzt werden, wodurch höhere statische und dynamische Tragfähigkeiten realisiert werden.
Der Druckwinkel von 90° ermöglicht, dass diese Lagervariante radiale und beidseitig axiale Lasten sowie Kippmomente aufnimmt.
Für die Ringe und Wälzkörper kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Das Kugelkäfigband wird aus Kunststoff hergestellt.
Die Lager können im Temperaturbereich von -40 °C bis +100 °C eingesetzt werden. Für höhere Temperaturen wird alternatives Käfigmaterial empfohlen.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· In zölligen Abmessungen
· Werden auch entsprechend dem metrischen Einheitensystem angeboten (siehe hier)
· Weitere Zwischengrößen auf Anfrage
· Dauerbetrieb: -40 °C bis +100 °C, kurzzeitig +120 °C
· Druckwinkel: 90°
· Radiale und beidseitig axiale Lasten sowie Kippmomente werden aufgenommen
Innen- und Außenring
· Einheitlicher Ringquerschnitt von 3,175 mm (DRXZ), 6,350 mm (DRAZ), 9,525 mm (DRCZ) bzw. 12,700 mm (DRXD)
· Aus korrosionsbeständigem Stahl
Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung
Käfig
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigwerkstoffe (z.B. Peek, PTFE/Teflon) auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Antennenlagerung (Parabol)
· Lebensmitteltechnik
· Medizintechnik
