Miniatur-Schrägkugellager HNS - rostfrei
Rostfreie HNS-Miniatur-Schrägkugellager finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Korrosionsbildung besteht.
Bei dieser Lagerbauform handelt es sich um einreihige Lager mit ausgeprägtem Druckwinkel, die neben radialen Kräfte auch axiale Belastungen in einer Richtung aufnehmen.
Bei radialer Belastung entsteht auch immer eine axiale Kraftkomponente, die durch ein Gegenlager aufgenommen werden muss.
Die Lagerluft bei einreihigen Schrägkugellagern ergibt sich erst durch den Einbau und ist abhängig von der Anstellung zum Gegenlager.
Statt einer Einzelstellung sind aber auch gepaarte Lagerungen in O- oder X-Anordnung mit anwendungsspezifischer Vorspannung lieferbar.

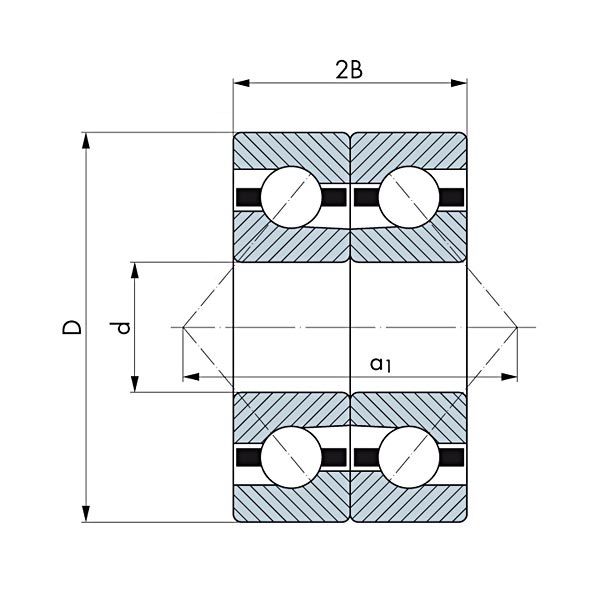

O-Anordnung (Nachsetzzeichen DB):
Eine O-Anordnung ermöglicht einen großen Stützabstand und somit eine Lagerung mit hoher Steifigkeit. Um die werkseitig eingestellten Vorspannung zu erreichen, müssen die Innenringe auf der Welle fest gegeneinander verspannt werden.

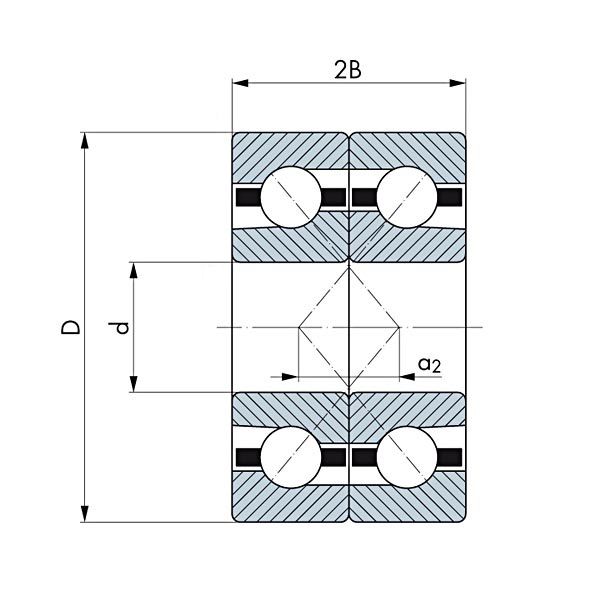

X-Anordnung (Nachsetzzeichen DF):
Eine X-Anordnung ermöglicht einen geringen Stützabstand und somit eine weniger steife Lagerung. In geringem Umfang können hierdurch Winkelfehler zwischen Welle und Gehäuse ausgeglichen werden. Um die werkseitig eingestellten Werte zu erreichen, müssen die Außenringe im Gehäuse fest gegeneinander verspannt werden.
Die zunehmende Miniaturisierung in den unterschiedlichsten Anwendungsbereichen bei gleichzeitig steigenden Anforderungen an die Belastbarkeit, Genauigkeit, Zuverlässigkeit und Lebensdauer erfordert eine Vielfalt an möglichen Lagerungen.
Unseren Miniatur-Schrägkugellager können höhere Axial- und/oder Radiallasten abdecken, als dies mit herkömmlichen Miniatur-Rillenkugellagern der Fall ist. Diese Lagervariante zeichnet sich neben der hohen Präzision auch durch ihre geringe Einfederung und die hohe axiale Steifigkeit aus.
Dynamische Tragzahl einer Lagergruppe:
Cges = i0,7 x CEinzellager, mit i = Anzahl der Lager
Statische Tragzahl einer Lagergruppe:
C0ges = 2 x C0Einzellager
Grenzdrehzahl einer Lagergruppe:
nGges = 0,85 x nGEinzellager
Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar. Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager Chromstahl.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzklasse P5 für Lager mit Nachsetzzeichen „MSS“
· Andere Toleranzklassen auf Anfrage
· Druckwinkel: 45° (bei vereinzelten Lagergrößen ggf. abweichend)
· Ab 2 mm Bohrungsdurchmesser für extrem bauraumsparende Konstruktionen
· Können auch als Lagerpaare in O- und X-Anordnung (Nachsetzzeichen: „DB“ bzw. „DF“) mit festgelegter Vorspannung geliefert werden
· Verwechslungssicher bei der Montage durch farblich unterschiedliche Deckscheiben (silberfarbig außen = O-Anordnung, kupferfarbig außen = X-Anordnung)
Innen- und Außenring
· Aus korrosionsbeständigem Hochleistungsstahl HNS (High Nitrogen Stahl)
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung oder mit nichtschleifender Deckscheibe (2Z)
· Deckscheiben werden aus korrosionsbeständigem Stahl
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· POM (vakuumtauglich) für Lager mit Nachsetzzeichen „MSS“
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Antriebe
· Bestückungsautomation
· Luft- und Raumfahrttechnik
· Messtechnik
· Robotikautomation
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Druckwinkel [°]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
rs (min)
Radius [mm]
a
Druckwinkel [°]
Fett
Grenzdrehzahl [1/min]
Öl
Grenzdrehzahl [1/min]
dyn. Cr
Tragzahlen [N]
stat. C0r
Tragzahlen [N]
Axiallast [N]
Gewicht [g]
B 7108 MSS HNS DF
8
19
13
0.2
45
13000
2768
1400
1520
14
B 7108 MSS HNS DB
8
19
13
0.2
45
13000
2768
1400
1520
14
B 7106 MSS HNS DF
6
15
11
0.2
45
14000
1888
930
854
7.7
B 7106 MSS HNS DB
6
15
11
0.2
45
14000
1888
930
854
7.7
B 7105 MSS HNS DF
5
13
10
0.2
45
16000
1464
710
549
5.5
B 7104 MSS HNS DF
4
11
9
0.2
45
17000
1016
454
464
3.7
B 7104 MSS HNS DB
4
11
9
0.2
45
17000
1016
454
464
3.7
B 7103 MSS HNS DF
3
8
8
0.1
45
22000
656
276
164
1.7
B 7103 MSS HNS DB
3
8
8
0.1
45
22000
656
276
164
1.7
B 7102 MSS HNS DF
2
6
6
0.1
45
26000
392
150
87
0.8
B 7102 MSS HNS DB
2
6
6
0.1
45
26000
392
150
87
0.8
B 7105 MSS HNS DB
5
13
10
0.2
45
16000
1464
710
549
5.5
B 7103 MSS 2Z HNS DF
3
8
8
0.1
45
22000
656
276
164
1.7
B 7108 MSS 2Z HNS DF
8
19
13
0.2
45
13000
2768
1400
1520
14
B 7105 MSS 2Z HNS DF
5
13
10
0.2
45
16000
1464
710
549
5.5
B 7104 MSS 2Z HNS DF
4
11
9
0.2
45
17000
1016
454
464
3.7
B 7106 MSS 2Z HNS DB
6
15
11
0.2
45
14000
1888
930
854
7.7
B 7102 MSS 2Z HNS DB
2
6
6
0.1
45
26000
392
150
87
0.8
B 7106 MSS 2Z HNS DF
6
15
11
0.2
45
14000
1888
930
854
7.7
B 7105 MSS 2Z HNS DB
5
13
10
0.2
45
16000
1464
710
5.5
B 7104 MSS 2Z HNS DB
4
11
9
0.2
45
17000
1016
454
464
3.7
B 7103 MSS 2Z HNS DB
3
8
8
0.1
45
22000
656
276
164
1.7
B 7102 MSS 2Z HNS DF
2
6
6
0.1
45
26000
392
150
87
0.8
B 7108 MSS 2Z HNS DB
8
19
13
0.2
45
13000
2768
1400
1520
14
B 7108 MSS 2Z HNS
8
19
6.5
45
13000
1730
700
1520
7
B 7106 MSS 2Z HNS
6
15
5.5
0.2
45
14000
1180
465
854
3.85
B 7104 MSS 2Z HNS
4
11
4.5
0.2
45
17000
635
227
464
1.85
B 7103 MSS 2Z HNS
3
8
4
0.1
45
22000
410
138
164
0.85
B 7102 MSS 2Z HNS
2
6
3
0.1
45
26000
245
75
87
0.4
B 7103 MSS HNS
3
8
4
0.1
45
22000
410
138
164
0.85
B 7108 MSS HNS
8
19
6.5
0.2
45
13000
1730
700
1520
7
B 7106 MSS HNS
6
15
5.5
0.2
45
14000
1180
465
854
3.85
B 7105 MSS HNS
5
13
5
0.2
45
16000
915
355
549
2.75
B 7104 MSS HNS
4
11
4.5
0.2
45
17000
635
227
464
1.85
B 7102 MSS HNS
2
6
3
0.1
45
26000
245
75
87
0.4
B 7105 MSS 2Z HNS
5
13
5
0.2
45
16000
915
355
549
2.75
B 7108 A VA
8
22
7
0.3
30
34000
2850
1160
1020
12
