Rillenkugellager nicht magnetisch - rostfrei
Rostfreie Rillenkugellager der Reihe 6…NM werde aus dem austenitischen Werkstoff AISI 304 (≈V2A) hergestellt, weisen eine höhere Korrosionsbeständigkeit als normale rostfreie VA-Lager auf und sind nicht magnetisch.
Diese Lagevariante nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist jedoch nicht für hochbelastete Anwendungen und/oder Einsatzfälle, bei denen mittlere oder hohe Drehzahlen zu leisten sind, geeignet (die zulässige Tragzahl und Grenzdrehzahl ist niedriger als bei den herkömmlichen rostfreien VA-Lagern).
Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager Chromstahl.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Toleranz Bohrung: +0,050/0 mm
· Toleranz Außendurchmesser:
D ≤ 30 mm: 0/- 0,030
D ≤ 47 mm: 0/- 0,035
D > 47 mm: 0/- 0,040
· Aus austenitischem Werkstoff AISI 304 (≈V2A) hergestellt (höhere Korrosionsbeständigkeit als normale rostfreie VA-Lager)
Innen- und Außenring
· Aus korrosionsbeständigem AISI 304 (≈V2A)
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem AISI 304 (≈V2A) für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus korrosionsbeständigem Stahl AISI 304 (≈V2A) und Dichtungen aus stahlblechverstärktem NBR hergestellt
Käfig
· Aus korrosionsbeständigem Stahl AISI 304 (˜V2A)
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Lebensmitteltechnik
· Maschinen zur Herstellung von Halbleitern
· Metallbeschichtungsgeräte
· Reinigungsmaschinen
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns

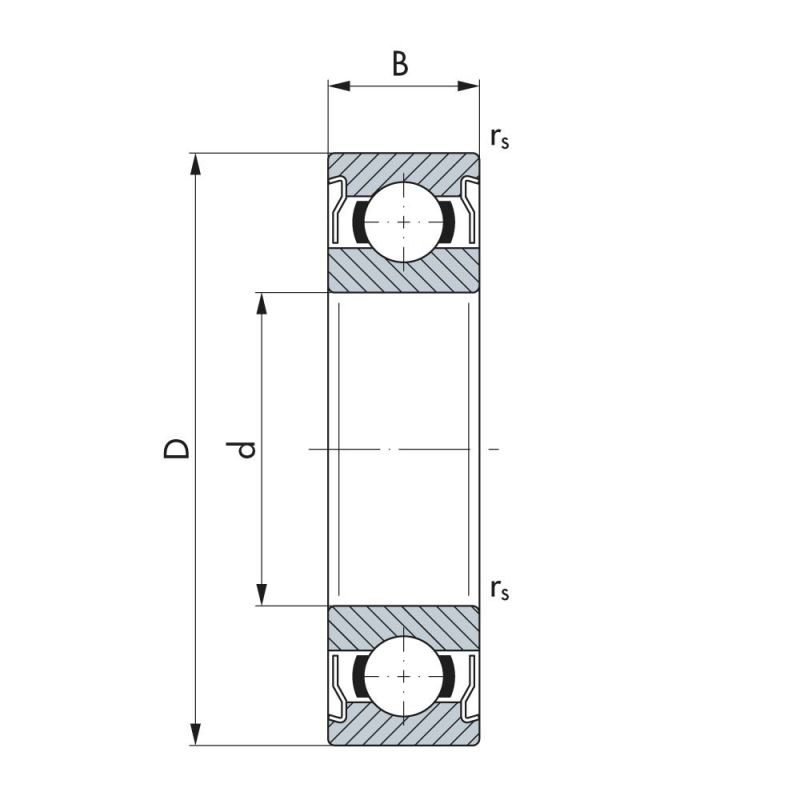

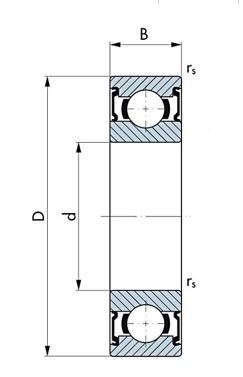

Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
rs (min)
Radius [mm]
Grenzdrehzahl [1/min]
max. zul. Radiallast [N]
Gewicht [g]
6207 VA NM
35
72
17
1.1
590
1288
288
6007 VA NM
35
62
14
1
650
800
155
61805 VA NM
25
37
7
0.3
1000
215
24
61904 VA NM
20
37
7
0.3
1100
320
35
61804 VA NM
20
32
7
0.3
1200
200
18
6302 VA NM
15
42
13
1
1100
570
82
61902 VA NM
15
28
7
0.3
1500
215
16
61802 VA NM
15
24
5
0.3
1600
105
7.6
61801 VA NM
12
21
5
0.3
1900
95
6.5
6300 VA NM
10
35
11
0.6
1400
405
53
6208 VA NM
40
80
18
1.1
640
1450
366
6008 VA NM
40
68
15
1
710
838
192
6206 VA NM
30
62
16
1
690
975
199
6205 VA NM
25
52
15
1
990
700
128
6005 VA NM
25
47
12
0.6
1100
503
80
61905 VA NM
25
42
9
0.3
1100
350
47
6204 VA NM
20
47
14
1
1100
643
106
6004 VA NM
20
42
12
0.6
1200
470
69
6203 VA NM
17
40
12
0.6
1300
478
65
6003 VA NM
17
35
10
0.3
1500
300
39
61903 VA NM
17
30
7
0.3
1600
230
20
6002 VA NM
15
32
9
0.3
1600
280
30
6201 VA NM
12
32
10
0.6
1500
340
37
6001 VA NM
12
28
8
0.3
1600
255
22
61901 VA NM
12
24
6
0.3
1800
145
12
6200 VA NM
10
30
9
0.6
1600
255
32
6000 VA NM
10
26
8
0.3
1800
230
19
61800 VA NM
10
19
5
0.3
2200
105
6
628 VA NM
8
24
8
0.3
2000
168
19
698 VA NM
8
19
6
0.3
2100
113
9
626 VA NM
6
19
6
0.3
2100
130
10
696 VA NM
6
15
5
0.2
2300
60
4
6006 VA NM
30
55
13
1
900
663
116
6202 VA NM
15
35
11
0.6
1500
383
45
61900 VA NM
10
22
6
0.3
2000
135
10
608 VA NM
8
22
7
0.3
2000
165
14
