Polyurethan-Rollen - rostfrei
Rostfreie Polyurethan-Rollen der Reihe PUR…VA sind hochpräzise, korrosionsbeständige Miniatur-Rillenkugellager mit einer umspritzten Polyurethan-Ummantelung auf dem Außenring für anspruchsvolle Anwendungen in denen hohe Präzision, geringe Vibration und Lautstärke gefragt sind.
Die wärmeversiegelte Polyurethan-Gummierung (Härte: HS90±3) ist direkt mit dem Außenring verbunden, hat eine präzise geschliffene Oberfläche und ist für Einsatztemperaturen von -30 °C bis +70 °C geeignet.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Abweichende Ausführungen auf Anfrage
Innen- und Außenring
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Die Rundlaufgenauigkeit des Außenringes liegt bei 0,05 mm
· Bohrungstoleranz gemäß DIN 620 in PN
· Außendurchmessertoleranz ±0,05 mm
· Breitentoleranz ±0,2 mm
· Außenring mit Polyurethan-Ummantelung umspritzt
· Weitere Ausführungen auf Anfrage
Polyurethan-Ummantelung
· Wird auf der Mantelfläche des Außenrings aufgebracht
· Hat eine präzise geschliffene Oberfläche
· Härte: HS90±3
· Einsatztemperatur: -30 °C bis +70 °C
Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf
Dichtungen / Deckscheiben
· Mit nichtschleifender Deckscheibe (2Z)
· Deckscheiben werden aus korrosionsbeständigem Stahl hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Druck- und Weiterverarbeitungsmaschinen
· Geldautomaten
· Ticketautomaten
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns

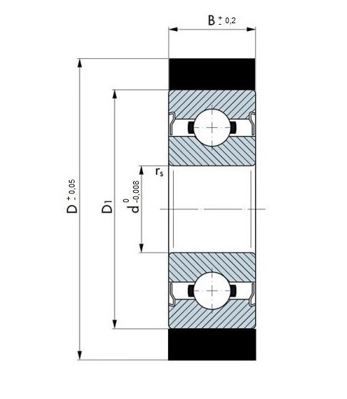

Bezeichnung
Abmessungen [mm]
d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
D1
Außendurchmesser [mm]
PUR 688 2Z VA D28
8
28
5
16
PUR 688 2Z VA D27
8
27
5
16
PUR 688 2Z VA D26
8
26
5
16
PUR 688 2Z VA D24
8
24
5
16
PUR 688 2Z VA D25
8
25
5
16
PUR 688 2Z VA D23
8
23
5
16
PUR 688 2Z VA D21
8
21
5
16
PUR 688 2Z VA D20
8
20
5
16
PUR 688 2Z VA D19
8
19
5
16
PUR 688 2Z VA D18
8
18
5
16
PUR 696 2Z VA D23
6
23
5
15
PUR 696 2Z VA D19
6
19
5
15
PUR 696 2Z VA D24
6
24
5
15
PUR 696 2Z VA D22
6
22
5
15
PUR 696 2Z VA D21
6
21
5
15
PUR 696 2Z VA D18
6
18
5
15
PUR 696 2Z VA D17
6
17
5
15
PUR MR 126 2Z VA D18
6
18
4
12
PUR MR 126 2Z VA D17
6
17
4
12
PUR MR 126 2Z VA D16
6
16
4
12
PUR MR 126 2Z VA D15
6
15
4
12
PUR MR 126 2Z VA D14
6
14
4
12
PUR 685 2Z VA D19
5
19
5
11
PUR 685 2Z VA D20
5
20
5
11
PUR 685 2Z VA D18
5
18
5
11
PUR 685 2Z VA D17
5
17
5
11
PUR 685 2Z VA D15
5
15
5
11
PUR 685 2Z VA D14
5
14
5
11
PUR 685 2Z VA D13
5
13
5
11
PUR 624 2Z VA D19
4
19
5
13
PUR 624 2Z VA D18
4
18
5
13
PUR 624 2Z VA D17
4
17
5
13
PUR 624 2Z VA D16
4
16
5
13
PUR 684 2Z VA D13
4
13
4
9
PUR 684 2Z VA D12
4
12
4
9
PUR 684 2Z VA D11
4
11
4
9
PUR 693 2Z VA D14
3
14
4
8
PUR 693 2Z VA D12
3
12
4
8
PUR 693 2Z VA D11
3
11
4
8
PUR 688 2Z VA D22
8
22
5
16
PUR 696 2Z VA D20
6
20
5
15
PUR MR 126 2Z VA D19
6
19
4
12
PUR 685 2Z VA D16
5
16
5
11
PUR 624 2Z VA D15
4
15
5
13
PUR 684 2Z VA D14
4
14
4
9
PUR 693 2Z VA D13
3
13
4
8
