Rillenkugellager
Bei den einreihigen Rillenkugellagern der Reihen 60… 62… und 63... handelt es sich um die am häufigsten verwendete Lagervariante, die in unterschiedlichen Einsatzgebieten Anwendung findet.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
· Werden auch in zölligen Abmessungen angeboten (siehe hier)
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (LLB bzw. 2RU) und mit schleifender Dichtung (LLU/LLUX bzw. 2RS)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt, alternativ auch aus FKM/Viton (siehe hier)
· Anwendungsspezifische Dichtungsvarianten (z.B. PTFE/Teflon) auf Anfrage
Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff, alternativ auch aus Hartgewebe (siehe hier)
· Weitere Käfigausführungen (z.B. Messing, PEEK) auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Elektromotoren
· Haushaltsgeräte
· Kompressoren
· Power Tools
· Pumpen
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns

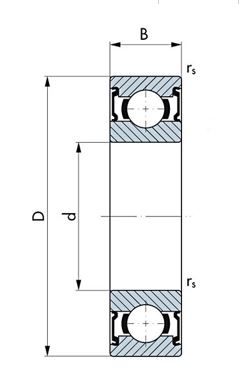

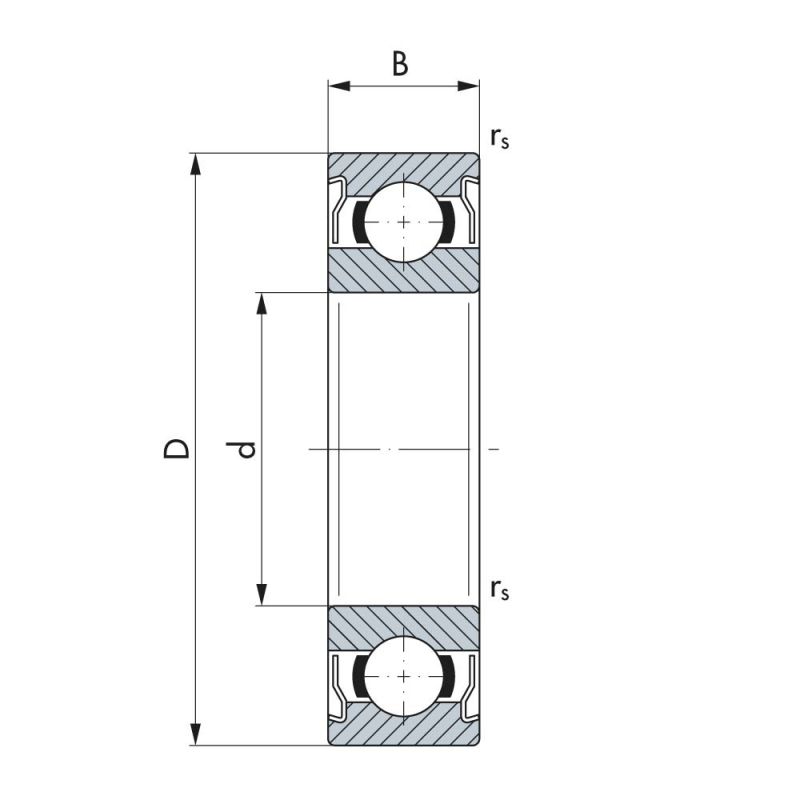

Bezeichnung
Abmessungen [mm]

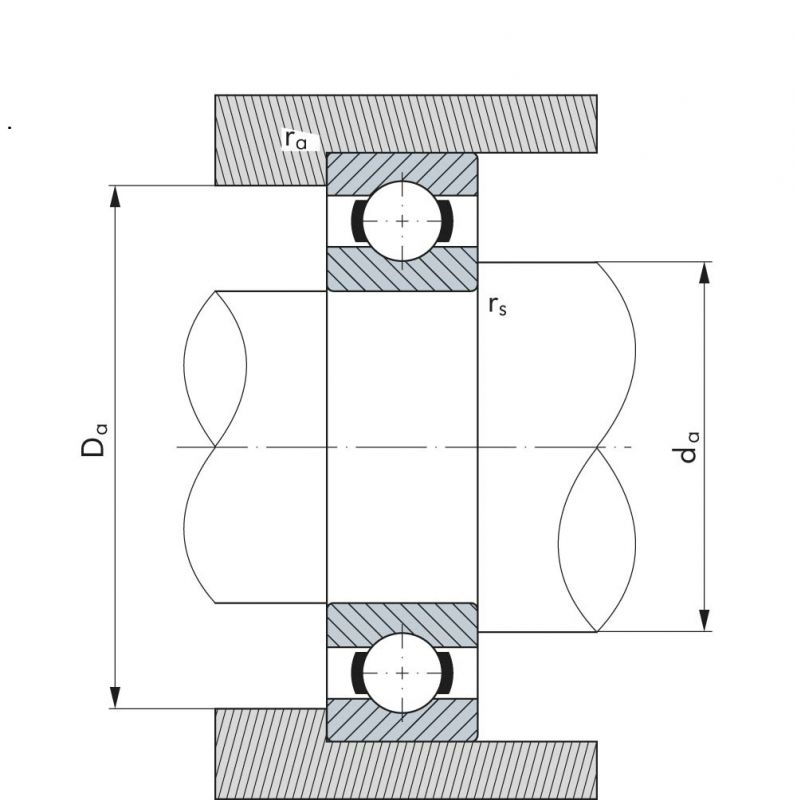

Anschlussmaße [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]
d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
rs (min)
Radius [mm]
da (min)
Anschlussmaß [mm]
da (max)
Anschlussmaß [mm]
Da (max)
Anschlussmaß [mm]
ra (max)
Anschlussmaß [mm]
Fett
Grenzdrehzahl [1/min]
Öl
Grenzdrehzahl [1/min]
dyn. Cr
Tragzahlen [N]
stat. C0r
Tragzahlen [N]
f0
Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
6002 LLU
15
32
9
0.3
17
19
30
0.3
15000
5930
2840
13.9
30
60/28 2Z
28
52
12
0.6
32
34
48
0.6
14000
12500
7400
14.4
98
6209 2Z
45
85
19
1.1
51.5
55.5
78.5
1
7800
33150
20280
14.3
398
63/28 LLU
28
68
18
1.1
34.5
38.5
61.5
1
7400
26700
14000
12.4
284
63/22 LLU
22
56
16
1.1
28.5
31
49.5
1
9200
18400
9250
12
176
60/28 LLU
28
52
12
0.6
32
34
48
0.6
8400
12500
7400
14.4
98
60/28 LLB
28
52
12
0.6
32
34
48
0.6
14000
12500
7400
14.4
98
60/22 LLB
22
44
12
0.6
26
26.5
40
0.6
17000
9400
5050
14.2
74
6309 LLB
45
100
25
53
61.5
92
1.5
7000
53100
31600
13
814
6308 LLB
40
90
23
1.5
48
54
82
1.5
7800
43210
24020
13.2
630
62/28 LLU
28
58
16
1
33
35.5
53
1
8100
17900
9750
13.5
171
60/22 2Z
22
44
12
0.6
26
26.5
40
0.6
17000
9400
5050
14.2
74
63/28 2Z
28
68
18
1.1
34.5
38.5
61.5
1
11000
26700
14000
12.4
284
62/28 LLB
28
58
16
1
33
35.5
53
1
12000
17900
9750
13.5
171
62/28 2Z
28
58
16
1
33
35.5
53
1
12000
17900
9750
13.5
171
62/22 LLB
22
50
14
1
27
29.5
45
1
14000
12900
6800
12.4
117
60/32 LLU
32
58
13
1
37
39
53
1
7200
11800
8050
15.4
129
63/28 LLB
28
68
18
1.1
34.5
38.5
61.5
1
11000
26700
14000
12.4
284
63/22 LLB
22
56
16
1.1
28.5
31
49.5
1
13000
18400
9250
12
176
60/32 LLB
32
58
13
1
37
39
53
1
12000
11800
8050
15.4
129
60/32 2Z
32
58
13
1
37
39
53
1
12000
11800
8050
15.4
129
6009 LLB
45
75
16
1
50
52.5
70
1
9200
22260
15170
15.3
237
6000
10
26
8
0.3
12
13.5
24
0.3
34000
4850
1970
12.4
19
6008 LLB
40
68
15
1
45
47
63
1
10000
16780
10610
15.3
190
63/28
28
68
18
1.1
34.5
38.5
61.5
1
13000
26700
14000
12.4
284
62/28
28
58
16
1
33
35.5
53
1
14000
17900
9750
13.5
171
60/32
32
58
13
1
37
39
53
1
15000
11800
8050
15.4
129
60/28
28
52
12
0.6
32
34
48
0.6
16000
12500
7400
14.4
98
6307
35
80
21
1.5
43
47
72
1.5
10000
35310
19090
13.1
457
6306 LLB
30
72
19
1.1
36.5
43
65.5
1
10000
28190
14860
13.1
360
6305
25
62
17
1.1
31.5
35
55.5
1
14000
21750
11160
13.1
232
6304 LLU
20
52
15
1.1
26.5
28.5
45.5
1
10000
16880
7880
12.4
144
6306 2Z
30
72
19
1.1
36.5
43
65.5
1
10000
28190
14860
13.1
360
6305 LLU
25
62
17
1.1
31.5
35
55.5
1
8100
21750
11160
13.1
232
6209 LLU
45
85
19
1.1
51.5
55.5
78.5
1
5200
33150
20280
14.3
398
6207 LLU
35
72
17
1.1
41.5
45
65.5
1
6300
27200
15340
13.8
288
6207 2Z
35
72
17
1.1
41.5
45
65.5
1
9800
27200
15340
13.8
288
6202 2Z
15
35
11
0.6
19
20
31
0.6
19000
8090
3690
13
45
6008 LLU
40
68
15
1
45
47
63
1
6100
16780
10610
15.3
190
6008 2Z
40
68
15
1
45
47
63
1
10000
16780
10610
15.3
190
6204 2Z
20
47
14
1
25
28
42
1
16000
13570
6610
13.1
106
6308 LLU
40
90
23
1.5
48
54
82
1.5
5300
43210
24020
13.2
630
6308 2Z
40
90
23
1.5
48
54
82
1.5
7800
43210
24020
13.2
630
6000 LLU
10
26
8
0.3
12
13.5
24
0.3
21000
4850
1970
12.4
19
6206 2Z
30
62
16
1
35
39
57
1
11000
20610
11270
13.8
199
6306 LLU
30
72
19
1.1
36.5
43
65.5
1
6600
28190
14860
13.1
360
6307 LLB
35
80
21
1.5
43
47
72
1.5
8800
35310
19090
13.1
457
6305 2Z
25
62
17
1.1
31.5
35
55.5
1
12000
21750
11160
13.1
232
6307 2Z
35
80
21
1.5
43
47
72
1.5
8800
35310
19090
13.1
457
6302 LLU
15
42
13
1
20
23
37
1
12000
12010
5340
12.1
82
6304 2Z
20
52
15
1.1
26.5
28.5
45.5
1
14000
16880
7880
12.4
144
6302 2Z
15
42
13
1
20
23
37
1
17000
12010
5340
12.1
82
6300 LLU
10
35
11
0.6
14
17
31
0.6
16000
8590
3430
11.2
53
6300 2Z
10
35
11
0.6
14
17
31
0.6
23000
8590
3430
11.2
53
6300 LLB
10
35
11
0.6
14
17
31
0.6
23000
8590
3430
11.2
53
6208 LLU
40
80
18
1.1
46.5
51
73.5
1
5600
30850
17870
14
366
6206 LLB
30
62
16
1
35
39
57
1
11000
20610
11270
13.8
199
6208 2Z
40
80
18
1.1
46.5
51
73.5
1
8700
30850
17870
14
366
6205 LLU
25
52
15
1
30
32
47
1
8900
14880
7830
13.8
128
6205 LLB
25
52
15
1
30
32
47
1
13000
14880
7830
13.8
128
6205 2Z
25
52
15
1
30
32
47
1
13000
14880
7830
13.8
128
6203 LLU
17
40
12
0.6
21
23
36
0.6
12000
10130
4780
13.1
66
6202 LLB
15
35
11
0.6
19
20
31
0.6
19000
8090
3690
13
45
6201 LLU
12
32
10
0.6
16
17
28
0.6
16000
7210
3060
12.3
37
6203
17
40
12
0.6
21
23
36
0.6
21000
10130
4780
13.1
66
6200 LLU
10
30
9
0.6
14
16
26
0.6
18000
5410
2360
13
32
6201 LLB
12
32
10
0.6
16
17
28
0.6
22000
7210
3060
12.3
37
6200 2Z
10
30
9
0.6
14
16
26
0.6
25000
5410
2360
13
32
6007 LLB
35
62
14
1
40
42
57
1
12000
16950
10260
14.8
155
6009 2Z
45
75
16
1
50
52.5
70
1
9200
22260
15170
15.3
237
6007 LLU
35
62
14
1
40
42
57
1
6800
16950
10260
14.8
155
6009 LLU
45
75
16
1
50
52.5
70
1
5400
22260
15170
15.3
237
6007 2Z
35
62
14
1
40
42
57
1
12000
16950
10260
14.8
155
6004 2Z
20
42
12
0.6
24
26
38
0.6
18000
9960
5050
13.9
69
6004 LLU
20
42
12
0.6
24
26
38
0.6
11000
9960
5050
13.9
69
6005 LLU
25
47
12
0.6
29
30.5
43
0.6
9400
10680
5850
14.5
80
6003 2Z
17
35
10
0.3
19
21
33
0.3
20000
6370
3250
14.3
39
6003 LLU
17
35
10
0.3
19
21
33
0.3
14000
6370
3250
14.3
39
6002 LLB
15
32
9
0.3
17
19
30
0.3
22000
5930
2840
13.9
30
6001 LLU
12
28
8
0.3
14
16
26
0.3
18000
5410
2360
13
21
6002 2Z
15
32
9
0.3
17
19
30
0.3
22000
5930
2840
13.9
30
6001 LLB
12
28
8
0.3
14
16
26
0.3
26000
5410
2360
13
21
6203 2Z
17
40
12
0.6
21
23
36
0.6
18000
10130
4780
13.1
66
6303 LLU
17
47
14
1
22
25
42
1
11000
14330
6520
12.2
115
6006 LLU
30
55
13
1
35
37
50
1
7700
14040
8260
14.7
116
6006 LLB
30
55
13
1
35
37
50
1
13000
14040
8260
14.7
116
6006 2Z
30
55
13
1
35
37
50
1
13000
14040
8260
14.7
116
60/22 LLU
22
44
12
0.6
26
26.5
40
0.6
10000
9400
5050
14.2
74
6005 LLB
25
47
12
0.6
29
30.5
43
0.6
15000
10680
5850
14.5
80
6005 2Z
25
47
12
0.6
29
30.5
43
0.6
15000
10680
5850
14.5
80
6001 2Z
12
28
8
0.3
14
16
26
0.3
26000
5410
2360
13
21
6206 LLU
30
62
16
1
35
39
57
1
7300
20610
11270
13.8
199
6301 LLU
12
37
12
1
17
18.5
32
1
15000
10310
4200
11.1
60
6204 LLB
20
47
14
1
25
28
42
1
16000
13570
6610
13.1
106
60/22
22
44
12
0.6
26
26.5
40
0.6
20000
9400
5050
14.2
74
6209 LLB
45
85
19
1.1
51.5
55.5
78.5
1
7800
33150
20280
14.3
398
6208 LLB
40
80
18
1.1
46.5
51
73.5
1
8700
30850
17870
14
366
6207 LLB
35
72
17
1.1
41.5
45
65.5
1
9800
27200
15340
13.8
288
6309 LLU
45
100
25
1.5
53
61.5
92
1.5
4700
53100
31600
13
814
6307 LLU
35
80
21
1.5
43
47
72
1.5
6000
35310
19090
13.1
457
6303 LLB
17
47
14
1
22
25
42
1
16000
14330
6520
12.2
115
6301 LLB
12
37
12
1
17
18.5
32
1
20000
10310
4200
11.1
60
6000 LLB
10
26
8
0.3
12
13.5
24
0.3
29000
4850
1970
12.4
19
6200 LLB
10
30
9
0.6
14
16
26
0.6
25000
5410
2360
13
32
63/22 2Z
22
56
16
1.1
28.5
31
49.5
1
13000
18400
9250
12
176
63/22
22
56
16
1.1
28.5
31
49.5
1
15000
18400
9250
12
176
62/22 2Z
22
50
14
1
27
29.5
45
1
14000
12900
6800
12.4
117
62/22
22
50
14
1
27
29.5
45
1
17000
12900
6800
12.4
117
6309
45
100
25
1.5
53
61.5
92
1.5
8200
53100
31600
13
814
6309 2Z
45
100
25
1.5
53
61.5
92
1.5
7000
53100
31600
13
814
6308
40
90
23
1.5
48
54
82
1.5
9200
43210
24020
13.2
630
6306
30
72
19
1.1
36.5
43
65.5
1
12000
28190
14860
13.1
360
6305 LLB
25
62
17
1.1
31.5
35
55.5
1
12000
21750
11160
13.1
232
6304
20
52
15
1.1
26.5
28.5
45.5
1
17000
16880
7880
12.4
144
6304 LLB
20
52
15
1.1
26.5
28.5
45.5
1
14000
16880
7880
12.4
144
6303
17
47
14
1
22
25
42
1
19000
14330
6520
12.2
115
6303 2Z
17
47
14
1
22
25
42
1
16000
14330
6520
12.2
115
6302
15
42
13
1
20
23
37
1
21000
12010
5340
12.1
82
6302 LLB
15
42
13
1
20
23
37
1
17000
12010
5340
12.1
82
6301
12
37
12
1
17
18.5
32
1
24000
10310
4200
11.1
60
6301 2Z
12
37
12
1
17
18.5
32
1
20000
10310
4200
11.1
60
6300
10
35
11
0.6
14
17
31
0.6
27000
8590
3430
11.2
53
6209
45
85
19
1.1
51.5
55.5
78.5
1
9200
33150
20280
14.3
398
6208
40
80
18
1.1
46.5
51
73.5
1
10000
30850
17870
14
366
6207
35
72
17
1.1
41.5
45
65.5
1
11000
27200
15340
13.8
288
6206
30
62
16
1
35
39
57
1
13000
20610
11270
13.8
199
6205
25
52
15
1
30
32
47
1
15000
14880
7830
13.8
128
6204
20
47
14
1
25
28
42
1
18000
13570
6610
13.1
106
6204 LLU
20
47
14
1
25
28
42
1
10000
13570
6610
13.1
106
6203 LLB
17
40
12
0.6
21
23
36
0.6
18000
10130
4780
13.1
66
6202
15
35
11
0.6
19
20
31
0.6
23000
8090
3690
13
45
6201
12
32
10
0.6
16
17
28
0.6
26000
7210
3060
12.3
37
6200
10
30
9
0.6
14
16
26
0.6
30000
5410
2360
13
32
62/22 LLU
22
50
14
1
27
29.5
45
1
9700
12900
6800
12.4
117
6009
45
75
16
1
50
52.5
70
1
11000
22260
15170
15.3
237
6008
40
68
15
1
45
47
63
1
12000
16780
10610
15.3
190
6007
35
62
14
1
40
42
57
1
14000
16950
10260
14.8
155
6006
30
55
13
1
35
37
50
1
15000
14040
8260
14.7
116
6005
25
47
12
0.6
29
30.5
43
0.6
18000
10680
5850
14.5
80
6004
20
42
12
0.6
24
26
38
0.6
21000
9960
5050
13.9
69
6004 LLB
20
42
12
0.6
24
26
38
0.6
18000
9960
5050
13.9
69
6003
17
35
10
0.3
19
21
33
0.3
24000
6370
3250
14.3
39
6003 LLB
17
35
10
0.3
19
21
33
0.3
20000
6370
3250
14.3
39
6002
15
32
9
0.3
17
19
30
0.3
26000
5930
2840
13.9
30
6001
12
28
8
0.3
14
16
26
0.3
30000
5410
2360
13
21
6000 2Z
10
26
8
0.3
12
13.5
24
0.3
28000
4850
1970
12.4
19
