Rillenkugellager leichte Reihe
Rillenkugellager der leichten Reihe 160… zeichnen sich besonders durch ihre kleinen Querschnitte und ihr geringes Gewicht aus, wodurch sich mit dieser Lagervariante gewichtssparende und bauraumoptimierte Konstruktionen realisieren lassen.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
· Sehr kleiner Querschnitt im Verhältnis zum Bohrungsdurchmessern
· Geringes Gewicht
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· Stahlblechkäfig
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Medizinische Geräte
· Messinstrumente
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]

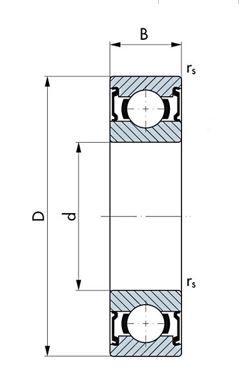

d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
rs (min)
Radius [mm]
Fett
Grenzdrehzahl [1/min]
Öl
Grenzdrehzahl [1/min]
dyn. Cr
Tragzahlen [N]
stat. C0r
Tragzahlen [N]
f0
Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
16004
20
42
8
0.3
20400
7900
4500
14.4
50
16002 2Z
15
32
8
0.3
22000
5600
2850
13.9
27
16010
50
80
10
0.6
9400
16200
13100
16.2
260
16009
45
75
10
0.6
11000
16570
12180
15.3
170
16008 2Z
40
68
9
0.3
10000
12600
9650
15.3
130
16008
40
68
9
0.3
12000
17780
11570
15.3
120
16007
35
62
9
0.3
13000
16950
10260
14.8
110
16006 2Z
30
55
9
0.3
12000
7200
5000
14.7
85
16006
30
55
9
0.3
15000
14040
8260
14.7
85
16005 2Z
25
47
8
0.3
15000
6600
4200
15.1
59
16005
25
47
8
0.3
18000
9400
5600
15.1
59
16004 2Z
20
42
8
0.3
17000
6600
4200
14.4
50
16003 2Z
17
35
8
0.3
19000
6100
3250
13.6
32
16003
17
35
8
0.3
22800
7210
3360
13.6
32
16002
15
32
8
0.3
26400
5930
2840
13.9
27
