Miniatur-Rillenkugellager mit Flansch - zöllig - rostfrei

Die einreihigen Miniatur-Rillenkugellagern mit Flansch rostfrei in zölligen Abmessungen (Kugellager mit einem Bohrungsdurchmesser < 10 mm werden der Gruppe „Miniaturlager“ zugeordnet) finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Korrosionsbildung besteht.

Für die Ringe, Wälzkörper, Käfige und Deckscheiben kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Schleifende und nichtschleifende Dichtungen werden aus stahlblechverstärktem NBR hergestellt.

Miniatur-Rillenkugellagern mit Flansch am Außenring können raumsparend im Gehäuse axial festgelegt werden und bieten den Vorteil, dass keine Gehäuseschultern vorgesehen werden müssen und somit eine einfachere Bearbeitung der Gehäusebohrung ermöglicht wird.

Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist angesichts der kleinen Abmessungen für sehr hohe Drehzahlen geeignet und kann aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig eingesetzt werden.

Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager Chromstahl.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· ere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft MC1 bis MC6 und Sonderlagerluft möglich
· Werden auch in metrischen Abmessungen angeboten (siehe hier)

Innen- und Außenring
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Flansch am Außenring
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
· Weitere Werkstoffe auf Anfrage

Dichtungen / Deckscheiben

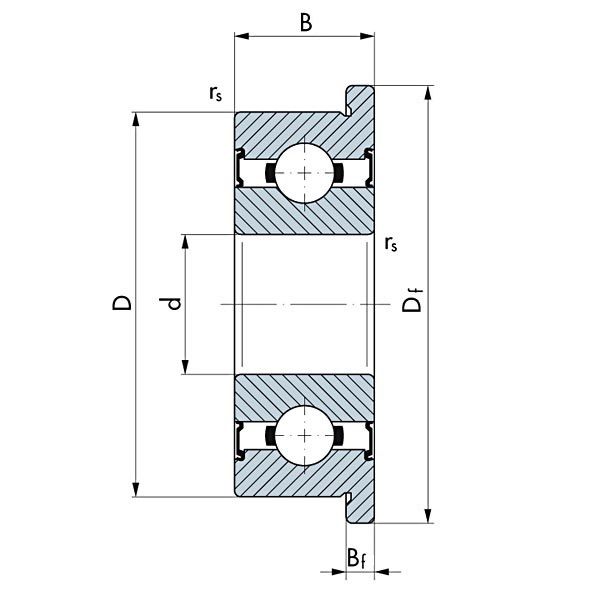

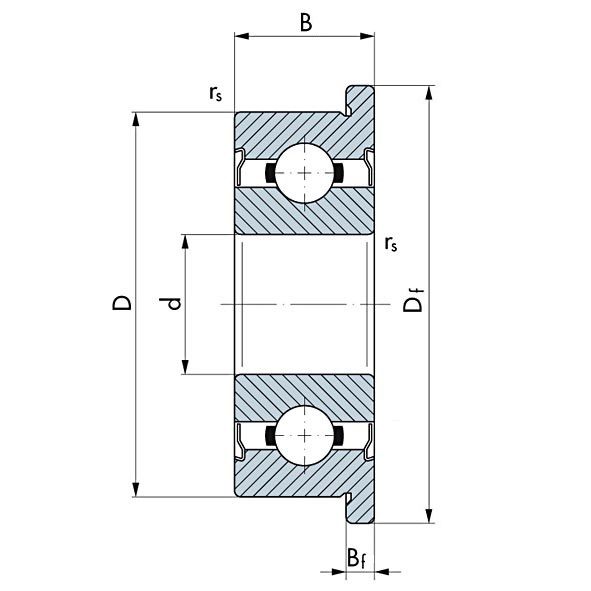

· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus korrosionsbeständigem Stahl und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage

Käfig
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, Torlon) auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Elektromotoren
· Galvanometer
· Lebensmitteltechnik
· Medizin- und Dentaltechnik
· Messtechnik

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 1.191 bis 8.733
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 1.016 bis 15.875
Abmessungen [mm]
Innendurchmesser [mm] d
Von 1.016 mm bis 15.875 mm
Außendurchmesser [mm] D
Von 3.175 mm bis 34.925 mm
Breite [mm] B
Von 1.191 mm bis 8.733 mm
Tragzahlen [N]
Tragzahlen [N] dyn. Cr
Von 90 N bis 5560 N
Tragzahlen [N] stat. C0r
Von 30 N bis 3250 N
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Von 12000 1/min bis 136000 1/min
Wälzlager rostfrei, Miniatur-Rillenkugellager, einreihig, mit Flansch, zöllig, rostfrei Wälzlager rostfrei, Miniatur-Rillenkugellager, einreihig, mit Flansch, zöllig, rostfrei Wälzlager rostfrei, Miniatur-Rillenkugellager, einreihig, mit Flansch, zöllig, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]

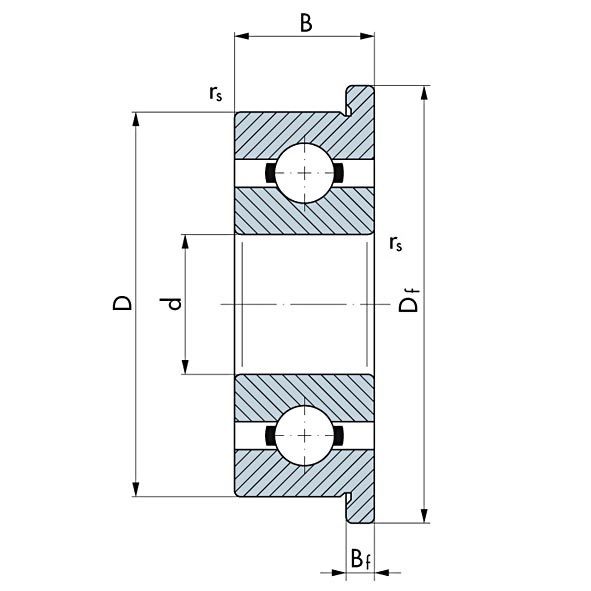

d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
Df Flanschdurchmesser [mm]
Bf Flanschbreite [mm]
rs (min) Radius [mm]
Fett Grenzdrehzahl [1/min]
Öl Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
f0 Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
FR 8 2RS VA
12.7
28.575
7.938
31.12
1.575
0.4
17000
4740
2400
13.2
21.5
FR 4 VA
6.35
15.875
4.978
17.526
1.067
0.3
50000
1370
620
13.6
4.2
FR 3 2Z VA
4.762
12.7
4.978
14.351
1.067
0.3
51000
1210
490
12.2
2.87
FR 0 2Z VA
1.191
3.967
2.38
5.156
0.787
0.1
124000
110
40
13.1
0.18
FR 8 VA
12.7
28.575
6.35
31.12
1.575
0.4
30000
4740
2400
13.2
18.5
FR 8 2Z VA
12.7
28.575
7.938
31.12
1.575
0.4
25000
4740
2400
13.2
21.6
FR 8 2RU VA
12.7
28.575
7.938
31.12
1.575
0.4
25000
4740
2400
13.2
21.5
FR 6 2RU VA
9.525
22.225
7.142
24.613
1.575
0.4
31000
3090
1420
12.8
11.7
FR 6 2RS VA
9.525
22.225
7.142
24.613
1.575
0.4
24000
3090
1420
12.8
11.6
FR 6 VA
9.525
22.225
5.558
24.613
1.575
0.4
37000
3090
1420
12.8
9.73
FR 4 2RU VA
6.35
15.875
4.978
17.526
1.067
0.3
42000
1370
620
13.6
4.42
FR 4 2RS VA
6.35
15.875
4.978
17.526
1.067
0.3
23000
1370
620
13.6
4.44
FR 3 2RU VA
4.762
12.7
4.978
14.351
1.067
0.3
51000
1210
490
12.2
2.97
FR 3 2RS VA
4.762
12.7
4.978
14.351
1.067
0.3
44000
1210
490
12.2
2.97
FR 3 VA
4.762
12.7
4.978
14.351
1.067
0.3
51000
1210
490
12.2
2.89
FR 2-6 VA
3.175
9.525
2.779
10.719
0.584
0.15
63000
600
230
12.8
1.02
FR 2-5 VA
3.175
7.938
2.779
9.119
0.584
0.1
70000
520
190
11.9
0.59
FR 2 2RU VA
3.175
9.525
3.967
11.176
0.762
0.3
63000
600
230
12.8
1.4
FR 2 2RS VA
3.175
9.525
3.967
11.176
0.762
0.3
59000
600
230
12.8
1.46
FR 2 VA
3.175
9.525
3.967
11.176
0.762
0.3
66000
600
230
12.8
1.37
FR 10 2RS VA
15.875
34.925
8.733
37.846
1.745
0.8
12000
5560
3250
14.3
38.1
FR 10 2RU VA
15.875
34.925
8.733
37.846
1.745
0.8
20000
5560
3250
14.3
38.1
FR 10 2Z VA
15.875
34.925
8.733
37.846
1.745
0.8
20000
5560
3250
14.3
38.1
FR 188 VA
6.35
12.7
3.175
13.894
0.584
0.15
56000
1010
440
13.7
1.57
FR 1810 VA
7.938
12.7
3.967
13.894
0.787
0.15
45000
510
280
16
1.54
FR 168 VA
6.35
9.525
3.175
10.719
0.584
0.1
65000
350
180
15.7
0.63
FR 156 VA
4.762
7.938
2.779
9.119
0.584
0.1
76000
340
150
15
0.46
FR 168 2Z VA
6.35
9.525
3.175
10.719
0.914
0.1
55000
350
180
15.7
0.69
FR 155 2Z VA
3.967
7.938
3.175
9.119
0.914
0.1
76000
340
150
14.7
0.69
FR 155 VA
3.967
7.938
2.779
9.119
0.584
0.1
76000
340
150
14.7
0.58
FR 156 2Z VA
4.762
7.938
3.175
9.119
0.914
0.1
64000
340
150
15
0.55
FR 144 J 2Z VA
3.175
6.35
2.779
7.518
0.787
0.1
77000
290
110
13.7
0.37
FR 144 J VA
3.175
6.35
2.38
7.518
0.584
0.1
91000
290
110
13.7
0.32
FR 133 VA
2.38
4.762
1.588
5.944
0.457
0.1
106000
140
60
14.7
0.13
FR 1 2Z VA
1.397
4.762
2.779
5.944
0.787
0.1
97000
220
70
11.1
0.26
FR 09 VA
1.016
3.175
1.191
4.343
0.33
0.1
136000
90
30
11.5
0.05
FR 1 VA
1.397
4.762
1.984
5.944
0.584
0.1
115000
220
70
11.1
0.19
FR 0 VA
1.191
3.967
1.588
5.156
0.33
0.1
124000
110
40
13.1
0.11
FR 144 VA
3.175
6.35
2.38
7.518
0.584
0.1
91000
270
100
13.7
0.31
FR 188 2Z VA
6.35
12.7
4.762
13.894
1.143
0.15
48000
1010
440
13.7
2.21
FR 6 2Z VA
9.525
22.225
7.142
24.613
1.575
0.4
31000
3090
1420
12.8
11.7
FR 4 2Z VA
6.35
15.875
4.978
17.526
1.067
0.3
42000
1370
620
13.6
4.53
FR 2-6 2Z VA
3.175
9.525
3.571
10.719
0.787
0.15
63000
600
230
12.8
1.24
FR 2-5 2Z VA
3.175
7.938
3.571
9.119
0.787
0.1
70000
520
190
11.9
0.74
FR 2 2Z VA
3.175
9.525
3.967
11.176
0.762
0.3
66000
600
230
12.8
1.44
FR 1810 2Z VA
7.938
12.7
3.967
13.894
0.787
0.15
45000
510
280
16
1.63
FR 1-5 VA
2.38
7.938
2.779
9.119
0.584
0.15
85000
510
180
11.4
0.67
FR 1-5 2Z VA
2.38
7.938
3.571
9.119
0.787
0.15
72000
510
180
11.4
0.84
FR 144 2Z VA
3.175
6.35
2.779
7.518
0.787
0.1
77000
270
100
13.7
0.35
FR 1-4 VA
1.984
6.35
2.38
7.518
0.584
0.1
91000
260
100
13
0.4
FR 1-4 2Z VA
1.984
6.35
3.571
7.518
0.787
0.1
77000
260
100
13
0.57
FR 133 2Z VA
2.38
4.762
2.38
5.944
0.787
0.1
92000
140
60
14.7
0.21
