Miniatur-Zapfenrollen - rostfrei

Rostfreie Miniatur-Zapfenrollen der Reihe ZL 6…VA finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Korrosionsbildung besteht.

Sie ermöglichen eine einfache Montage in Baueinheiten. Die Kugellager sind über eine definierte Passung bereits auf dem Zapfen aufgepresst, wobei die Abzugskraft bei ≥ 49 N liegt. Die Verschraubung erfolgt über den stirnseitig angebrachten Innensechskant. Die Abmessungen D und B sind dabei abhängig von der Wahl des Kugellagers.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Wälzlagertoleranzen nach DIN 620, Toleranzklasse PN
· Abweichende Ausführungen auf Anfrage

Innen- und Außenring (Miniaturkugellager)
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen auf Anfrage

Wälzkörper (Miniaturkugellager)
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben (Miniaturkugellager)
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus korrosionsbeständigem Stahl und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage

Käfig (Miniaturkugellager)
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, Torlon) auf Anfrage

Schmierstoff (Miniaturkugellager)
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Zapfen
· Stirnseitig mit Innensechskant
· Aus korrosionsbeständigem Stahl

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 9.5 bis 19.5
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 3 bis 8

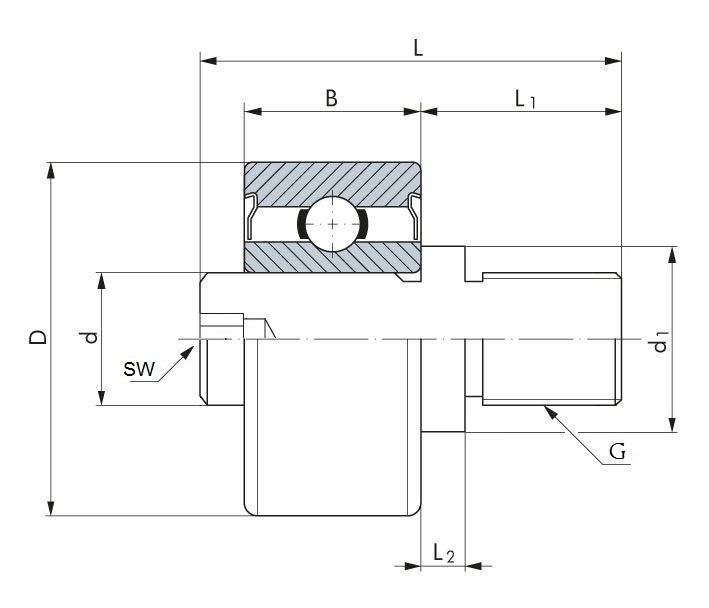

Abmessungen [mm]
Schaftdurchmesser [mm] d
Von 3 mm bis 8 mm
Länge [mm] L
Von 9.5 mm bis 19.5 mm
Länge [mm] L1
Von 5.5 mm bis 13.5 mm
Länge [mm] L2
Von 1.5 mm bis 2 mm
Innensechskant H
Von 1.5 bis 4
Wälzlager rostfrei, Miniatur-Zapfenrollen, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an
