Miniatur-Schrägkugellager
Miniatur-Schrägkugellager sind einreihige Lager mit ausgeprägtem Druckwinkel, die neben radialen Kräfte auch axiale Belastungen in einer Richtung aufnehmen.
Bei radialer Belastung entsteht auch immer eine axiale Kraftkomponente, die durch ein Gegenlager aufgenommen werden muss.
Die Lagerluft bei einreihigen Schrägkugellagern ergibt sich erst durch den Einbau und ist abhängig von der Anstellung zum Gegenlager.
Statt einer Einzelstellung sind aber auch gepaarte Lagerungen in O- oder X-Anordnung mit anwendungsspezifischer Vorspannung lieferbar.

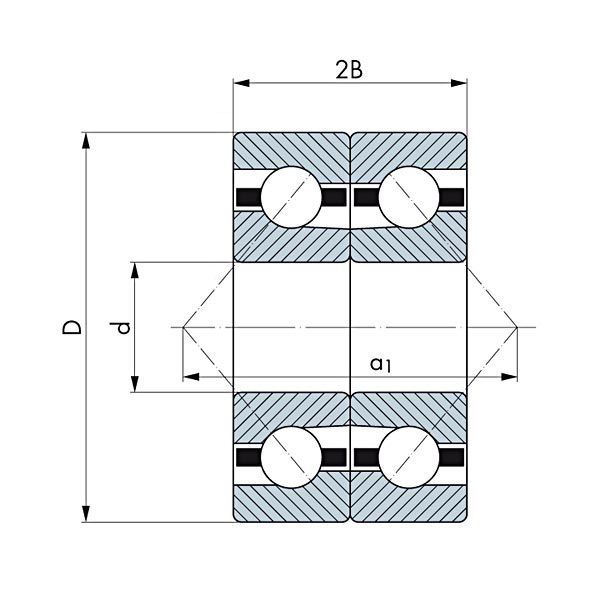

O-Anordnung (Nachsetzzeichen DB):
Eine O-Anordnung ermöglicht einen großen Stützabstand und somit eine Lagerung mit hoher Steifigkeit. Um die werkseitig eingestellten Vorspannung zu erreichen, müssen die Innenringe auf der Welle fest gegeneinander verspannt werden.

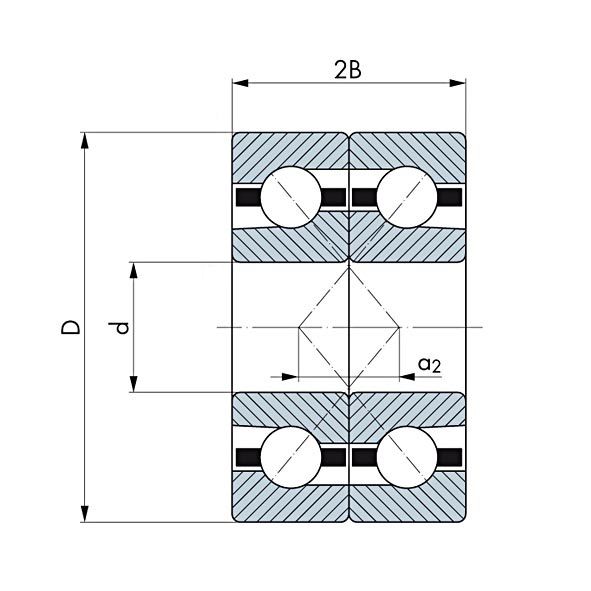

X-Anordnung (Nachsetzzeichen DF):
Eine X-Anordnung ermöglicht einen geringen Stützabstand und somit eine weniger steife Lagerung. In geringem Umfang können hierdurch Winkelfehler zwischen Welle und Gehäuse ausgeglichen werden. Um die werkseitig eingestellten Werte zu erreichen, müssen die Außenringe im Gehäuse fest gegeneinander verspannt werden.
Die zunehmende Miniaturisierung in den unterschiedlichsten Anwendungsbereichen bei gleichzeitig steigenden Anforderungen an die Belastbarkeit, Genauigkeit, Zuverlässigkeit und Lebensdauer erfordert eine Vielfalt an möglichen Lagerungen.
Unseren Miniatur-Schrägkugellager können höhere Axial- und/oder Radiallasten abdecken, als dies mit herkömmlichen Miniatur-Rillenkugellagern der Fall ist. Diese Lagervariante zeichnet sich neben der hohen Präzision auch durch ihre geringe Einfederung und die hohe axiale Steifigkeit aus.
Dynamische Tragzahl einer Lagergruppe:
Cges = i0,7 x CEinzellager, mit i = Anzahl der Lager
Statische Tragzahl einer Lagergruppe:
C0ges = 2 x C0Einzellager
Grenzdrehzahl einer Lagergruppe:
nGges = 0,85 x nGEinzellager
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar. Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Toleranzklasse P5 für Lager mit Nachsetzzeichen „MSS“
· Druckwinkel: 15°, 30° oder 45° (bei vereinzelten Lagergrößen ggf. abweichend)
· Andere Toleranzklassen (z.B. P6, P5, P4) auf Anfrage
· Können auch als Lagerpaare in O- und X-Anordnung (Nachsetzzeichen: „DB“ bzw. „DF“) mit festgelegter Vorspannung geliefert werden
· Verwechslungssicher bei der Montage durch farblich unterschiedliche Deckscheiben (silberfarbig außen = O-Anordnung, kupferfarbig außen = X-Anordnung)
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· Glasfaserverstärkter Kunststoff, POM (vakuumtauglich) für Lager mit Nachsetzzeichen „MSS“
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Antriebe
· Bestückungsautomation
· Luft- & Raumfahrttechnik
· Messtechnik
· Medizintechnik
· Robotikautomation
· Schneckengetriebe
· Spindellagerung
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Druckwinkel [°]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
rs (min)
Radius [mm]
a
Druckwinkel [°]
Fett
Grenzdrehzahl [1/min]
Öl
Grenzdrehzahl [1/min]
dyn. Cr
Tragzahlen [N]
stat. C0r
Tragzahlen [N]
Axiallast [N]
Gewicht [g]
B 7108 MSS 2Z DF
8
19
13
0.2
45
13000
3248
1740
1520
14
B 7108 MSS 2Z DB
8
19
13
0.2
45
13000
3248
1740
1520
14
B 7108 MSS DF
8
19
13
0.2
45
13000
3248
1740
1520
14
B 7106 MSS 2Z DF
6
15
11
0.2
45
14000
2224
1160
854
7.7
B 7106 MSS DF
6
15
11
0.2
45
14000
2224
1160
854
7.7
B 7106 MSS DB
6
15
11
0.2
45
14000
2224
1160
854
7.7
B 7105 MSS 2Z DF
5
13
10
0.2
45
16000
1728
880
549
5.5
B 7105 MSS DF
5
13
10
0.2
45
16000
1728
880
549
5.5
B 7105 MSS DB
5
13
10
0.2
45
16000
1728
880
549
5.5
B 7104 MSS 2Z DF
4
11
9
0.2
45
17000
1192
564
464
3.7
B 7104 MSS DF
4
11
9
0.2
45
17000
1192
564
464
3.7
B 7104 MSS DB
4
11
9
0.2
45
17000
1192
564
464
3.7
B 7103 MSS 2Z DF
3
8
8
0.1
45
22000
768
344
164
1.7
B 7103 MSS 2Z DB
3
8
8
0.1
45
22000
768
344
164
1.7
B 7103 MSS DF
3
8
8
0.1
45
22000
768
344
164
1.7
B 7103 MSS DB
3
8
8
0.1
45
22000
768
344
164
1.7
B 7188 F DF
8
18
6
0.7
45
22000
2024
1057
2615
8
B 7105 F DF
5
14
4
0.4
45
28000
1136
499
1214
3
B 7106 MSS 2Z DB
6
15
11
0.2
45
14000
2224
1160
854
7.7
B 7104 MSS 2Z DB
4
11
9
0.2
45
17000
1192
564
464
3.7
B 7104 F DB
4
12
4
0.4
45
31000
1057
430
1045
4
B 7102 MSS
2
6
3
0.1
45
26000
288
92
87
0.4
B 7188 F DB
8
18
6
0.7
45
22000
2024
1057
2615
8
B 7105 F DB
5
14
4
0.4
45
28000
1136
499
1214
3
B 7196 F DF
6
16
5
0.4
45
25000
1531
685
1712
4
B 7196 F DB
6
16
5
0.4
45
25000
1531
685
4
B 7108 MSS 2Z
8
19
6.5
0.2
45
13000
2030
870
1520
14
B 7108 A
8
22
7
0.3
30
45000
3350
1450
1020
12
B 7108 C
8
22
7
0.3
15
67000
3550
1540
1300
12
B 7106 C
6
17
6
0.3
15
75000
2150
845
770
5.5
B 7106 A
6
17
6
0.3
30
53000
2030
795
725
5.5
B 7125 A M
5
16
5
0.3
30
56000
1610
620
420
4.5
B 7125 C M
5
16
5
0.3
15
80000
1700
660
825
4.5
B 7108 MSS
8
19
6.5
0.2
45
13000
2030
870
1520
7
B 7106 MSS 2Z
6
15
5.5
0.2
45
14000
1390
580
854
3.85
B 7105 MSS 2Z
5
13
5
0.2
45
16000
1080
440
549
6
B 7105 MSS
5
13
5
0.2
45
16000
1080
440
549
2.75
B 7104 MSS 2Z
4
11
4.5
0.2
45
17000
745
282
464
1.85
B 7103 MSS 2Z
3
8
4
0.1
45
22000
480
172
164
0.85
B 7102 MSS 2Z
2
6
3
0.1
45
26000
288
92
87
0.4
B 7188 F
8
18
6
0.7
45
24000
1245
537
865
8
B 7126 C
6
19
6
0.3
15
71000
2390
1000
835
7.8
B 7106 MSS
6
15
5.5
0.2
45
14000
1390
580
854
3.85
B 7104 MSS
4
11
4.5
0.2
45
17000
745
282
464
1.85
B 7103 MSS
3
8
4
0.1
45
22000
480
172
164
0.85
B 7196 F
6
16
5
0.4
45
29000
943
343
622
4
B 7107 C
7
19
6
0.3
15
71000
2390
1000
835
5.5
B 7105 F
5
14
4
0.4
45
32000
699
249
461
3
B 7104 F
4
12
4
0.4
45
38000
650
215
428
2
