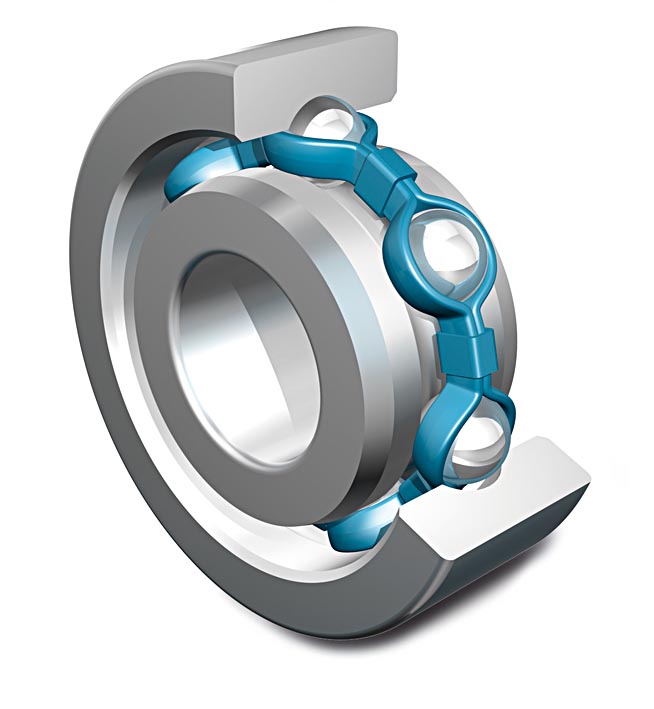

Miniatur-Rillenkugellager - zöllig - rostfrei
Rostfreie Miniatur-Rillenkugellagern in zölligen Abmessungen (Kugellager mit einem Bohrungsdurchmesser < 10 mm werden der Gruppe „Miniaturlager“ zugeordnet) finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Korrosionsbildung besteht.
Für die Ringe, Wälzkörper, Käfige und Deckscheiben kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Schleifende und nichtschleifende Dichtungen werden aus stahlblechverstärktem NBR hergestellt.
Miniatur-Rillenkugellagern mit Flansch am Außenring können raumsparend im Gehäuse axial festgelegt werden und bieten den Vorteil, dass keine Gehäuseschultern vorgesehen werden müssen und somit eine einfacherer Bearbeitung der Gehäusebohrung ermöglicht wird.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist angesichts der kleinen Abmessungen für sehr hohe Drehzahlen geeignet und kann aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig eingesetzt werden.
Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager Chromstahl.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft MC1 bis MC6 und Sonderlagerluft möglich
· Werden auch in metrischen Abmessungen angeboten (siehe hier)
Innen- und Außenring
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus korrosionsbeständigem Stahl und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage
Käfig
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, Torlon) auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Elektromotoren
· Lebensmitteltechnik
· Medizin- und Dentaltechnik
· Messtechnik
· Pumpen
· Tonarmlagerung
Produkte unseres Standardportfolios
Für weitere Größen und Ausführungen sprechen Sie uns an
Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]

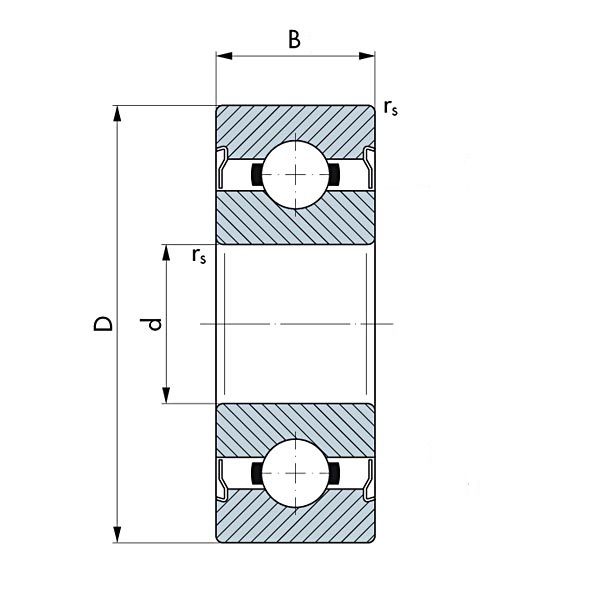

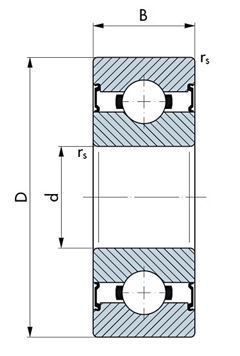

d
Innendurchmesser [mm]
D
Außendurchmesser [mm]
B
Breite [mm]
Df
Flanschdurchmesser [mm]
Bf
Flanschbreite [mm]
rs (min)
Radius [mm]
Fett
Grenzdrehzahl [1/min]
Öl
Grenzdrehzahl [1/min]
dyn. Cr
Tragzahlen [N]
stat. C0r
Tragzahlen [N]
f0
Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
FR 168 VA
6.35
9.525
3.175
10.719
0.584
0.1
65000
350
180
15.7
0.63
FR 168 2Z VA
6.35
9.525
3.175
10.719
0.914
0.1
55000
350
180
15.7
0.69
FR 155 2Z VA
3.967
7.938
3.175
9.119
0.914
0.1
76000
340
150
14.7
0.69
FR 155 VA
3.967
7.938
2.779
9.119
0.584
0.1
76000
340
150
14.7
0.58
FR 09 VA
1.016
3.175
1.191
4.343
0.33
0.1
136000
90
30
11.5
0.05
R 4 A 2RU VA
6.35
19.05
7.142
0.4
38000
2180
900
12.2
8.85
R 4 A 2RS VA
6.35
19.05
7.142
0.4
38000
2180
900
12.2
8.75
R 4 VA
6.35
15.875
4.978
0.3
50000
1370
620
13.6
3.82
R 4 A VA
6.35
19.05
5.558
0.4
38000
2180
900
12.2
7.34
R 4 2RU VA
6.35
15.875
4.978
0.3
42000
1370
620
13.6
4.04
R 3 2RU VA
4.762
12.7
4.978
0.3
51000
1210
490
12.2
2.68
R 3 2RS VA
4.762
12.7
4.978
0.3
44000
1210
490
12.2
2.68
R 2 2RU VA
3.175
9.525
3.967
0.3
63000
600
230
12.8
1.28
R 2 2RS VA
3.175
9.525
3.967
0.3
59000
600
230
12.8
1.29
R 1810 VA
7.938
12.7
3.967
0.15
45000
510
280
16
1.4
R 4 2Z VA
6.35
15.875
4.978
0.3
42000
1370
620
13.6
4.15
R 3 A VA
4.762
15.875
4.978
0.3
50000
1360
600
13.2
4.36
R 3 A 2Z VA
4.762
15.875
4.978
0.3
42000
1360
600
13.2
4.69
R 2 A VA
3.175
12.7
4.366
0.3
75000
610
250
14
3.08
R 2 A 2Z VA
3.175
12.7
4.366
0.3
63000
610
250
14
3.16
R 2-6 VA
3.175
9.525
2.779
0.15
75000
600
230
12.8
0.94
R 168 VA
6.35
9.525
3.175
0.1
65000
350
180
15.7
0.51
R 156 VA
4.762
7.938
2.779
0.1
76000
340
150
15
0.4
R 155 VA
3.967
7.938
2.779
0.1
76000
340
150
14.7
0.51
R 1-4 2Z VA
1.984
6.35
3.571
0.1
77000
260
100
13
0.5
R 4 2RS VA
6.35
15.875
4.978
0.3
34000
1370
620
13.6
4.05
R 166 VA
4.762
9.525
3.175
0.1
70000
660
280
13.4
0.78
R 4 A 2Z VA
6.35
19.05
7.142
0.4
38000
2180
900
12.2
8.85
R 3 VA
4.762
12.7
3.967
0.3
60000
1210
490
12.2
2.21
R 3 2Z VA
4.762
12.7
4.978
0.3
51000
1210
490
12.2
2.58
R 2-6 2Z VA
3.175
9.525
3.571
0.15
63000
600
230
12.8
1.13
R 2-5 VA
3.175
7.938
2.779
0.1
82000
520
190
11.9
0.53
R 2-5 2Z VA
3.175
7.938
3.571
0.1
70000
520
190
11.9
0.66
R 2 VA
3.175
9.525
3.967
0.3
78000
600
230
12.8
1.2
R 2 2Z VA
3.175
9.525
3.967
0.3
66000
600
230
12.8
1.28
R 188 VA
6.35
12.7
3.175
0.15
56000
1010
440
13.7
1.46
R 188 2Z VA
6.35
12.7
4.762
0.15
48000
1010
440
13.7
2
R 1810 2Z VA
7.938
12.7
3.967
0.15
45000
510
280
16
1.48
R 168 2Z VA
6.35
9.525
3.175
0.1
55000
350
180
15.7
0.56
R 166 2Z VA
4.762
9.525
3.175
0.1
59000
660
280
13.4
0.78
R 156 2Z VA
4.762
7.938
3.175
0.1
64000
340
150
15
0.45
R 155 2Z VA
3.967
7.938
3.175
0.1
64000
340
150
14.7
0.58
R 1-5 2Z VA
2.38
7.938
3.571
0.15
72000
510
180
11.4
0.75
R 144 VA
3.175
6.35
2.38
0.1
91000
270
100
13.7
0.26
R 144 2Z VA
3.175
6.35
2.779
0.1
77000
270
100
13.7
0.5
R 1-4 VA
1.984
6.35
2.38
0.1
91000
260
100
13
0.34
R 133 VA
2.38
4.762
1.588
0.1
106000
180
70
13.4
0.09
R 133 2Z VA
2.38
4.762
2.38
0.1
90000
140
60
14.7
0.16
R 1 VA
1.397
4.762
1.984
0.1
115000
220
70
11.1
0.15
R 09 VA
1.016
3.175
1.191
0.1
136000
100
30
11.5
0.05
R 0 VA
1.191
3.967
1.588
0.1
124000
110
40
13.1
0.00093
R 0 2Z VA
1.191
3.967
2.38
0.1
105000
110
40
13.1
0.13
