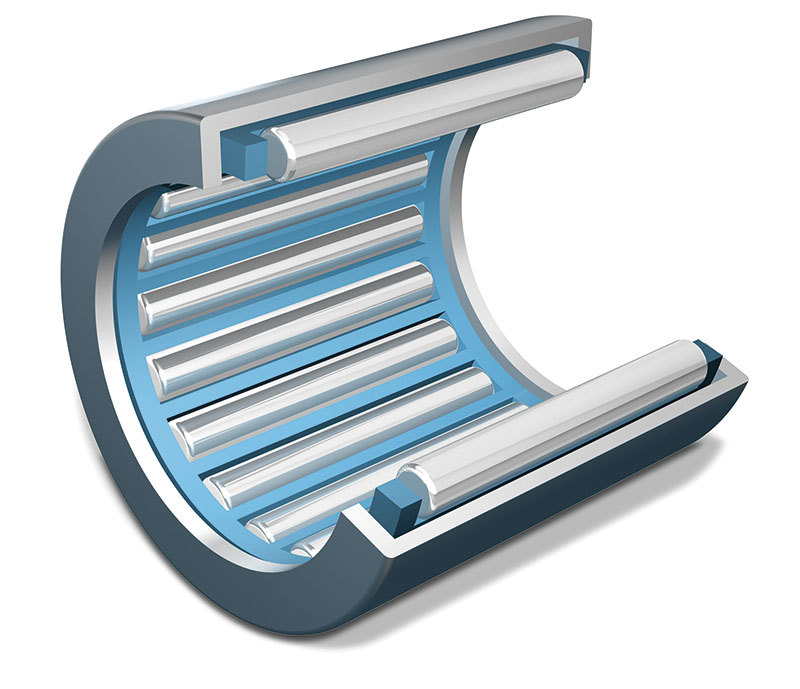

Nadelhülsen

Nadelhülsen sind Nadellager kleinster radialer Bauhöhe mit hoher radialer Tragfähigkeit, die in offener Ausführung oder mit schleifender Dichtung angeboten werden.
Sie bestehen aus dünnwandigen, spanlos gefertigten Außenhülsen und Nadelkränzen.
Nadelhülsen setzen voraus, dass die Laufbahn gehärtet und geschliffen ist. Kann dies nicht realisiert werden oder die Welle aus anderen Gründen nicht als Laufbahn ausgeführt werden, können bei SBN passenden Innenringe angefragt werden.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN618

Innen- und Außenring
· Dünnwandige, spanlos gefertigte Außenhülse
· Welle dient als Laufbahn (gehärtet und geschliffen)
· Sollte die Welle nicht als Laufbahn ausgeführt werden können, werden alternativ passende Innenringe angeboten

Wälzkörper
· Wälzkörper aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf

Dichtungen / Deckscheiben
· In offener Ausführung und mit schleifender Dichtung (2RS)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt

Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· E-Bike Antrieb
· Fahrrad
· Holzbearbeitung
· Power Tool

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 5 bis 20
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 2 bis 35
Abmessungen [mm]
Innendurchmesser [mm] Fw
Von 2 mm bis 35 mm
Außendurchmesser [mm] D
Von 4.6 mm bis 42 mm
Länge [mm] C
Von 5 mm bis 20 mm
Tragzahlen [N]
Tragzahlen [N] dyn. Cr
Von 465 N bis 23800 N
Tragzahlen [N] stat. C0r
Von 265 N bis 46000 N
Wälzlager Chromstahl, Nadelhülsen, NH ohne Innenring

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
Fw Innendurchmesser [mm]
D Außendurchmesser [mm]
C Länge [mm]
rs (min) Radius [mm]
Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
Gewicht [g]
HK 2212 B
22
28
12
0.8
11700
9100
13400
15
HK 3520 B
35
42
20
0.8
7500
23800
46000
44
HK 2516 B
25
32
16
0.8
10200
15600
24000
27
HK 2220 B
22
28
20
0.8
11700
16500
29000
26
HK 1015 B
10
14
15
0.4
24300
6800
8800
6
HK 0912 B
9
13
12
0.4
26500
5300
6300
4.6
HK 0910 B
9
13
10
0.4
26500
4250
4650
4
HK 0908 B
9
13
8
0.4
26500
3550
3750
3
HK 2210 B
22
28
10
0.8
11700
7500
10500
13
HK 3512 B
35
42
12
0.8
7500
13100
21300
27
HK 2520 B
25
32
20
0.8
10200
19900
33000
33
HK 2512 B
25
32
12
0.8
10200
11000
15200
20
HK 2020 B
20
26
20
0.8
12700
15700
26000
24
HK 1816 B
18
24
16
0.8
14000
11600
17300
18
HK 1612 B
16
22
12
0.8
15600
7600
9700
12
HK 1516 B
15
21
16
0.8
16500
10500
14400
15
HK 1512 B
15
21
12
0.8
16300
7900
9400
11
HK 1412 B
14
20
12
0.8
17500
7100
8500
10.5
HK 1312 B
13
19
12
0.8
18700
6800
7900
10
HK 1212 B
12
18
12
0.8
20000
6500
7300
9
HK 1210 B
12
16
10
0.4
20700
4950
6200
4.6
HK 1012 B
10
14
12
0.4
24300
5500
6800
4.8
HK 1010 B
10
14
10
0.4
24300
4400
5100
4.1
HK 0810 B
8
12
10
0.4
29500
3800
3950
3
HK 0808 B
8
12
8
0.4
29500
2750
2600
2.7
HK 0608 B
6
10
8
0.4
36500
2030
1650
2.1
HK 0509 B
5
9
9
0.4
39000
2400
1990
2
HK 0408 B
4
8
8
0.3
42500
1780
1310
2
HK 0306 TV
3
6.5
6
0.3
48000
1230
840
1
HK 0205 TV
2
4.6
5
0.3
58000
465
265
0.3
