Miniatur-Schrägkugellager

Miniatur-Schrägkugellager

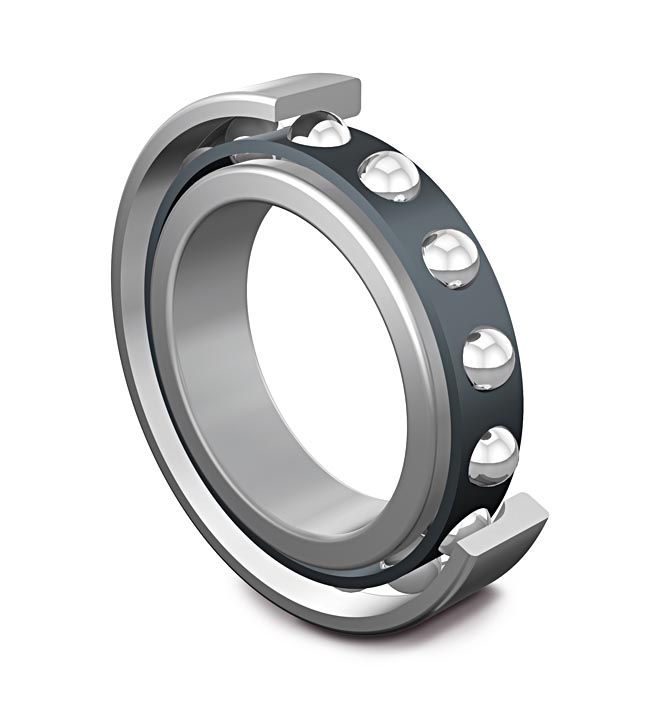

Miniatur-Schrägkugellager sind einreihige Lager mit ausgeprägtem Druckwinkel, die neben radialen Kräfte auch axiale Belastungen in einer Richtung aufnehmen.
Bei radialer Belastung entsteht auch immer eine axiale Kraftkomponente, die durch ein Gegenlager aufgenommen werden muss.
Die Lagerluft bei einreihigen Schrägkugellagern ergibt sich erst durch den Einbau und ist abhängig von der Anstellung zum Gegenlager.

Statt einer Einzelstellung sind aber auch gepaarte Lagerungen in O- oder X-Anordnung mit anwendungsspezifischer Vorspannung lieferbar.

O-Anordnung (Nachsetzzeichen DB):
Eine O-Anordnung ermöglicht einen großen Stützabstand und somit eine Lagerung mit hoher Steifigkeit. Um die werkseitig eingestellten Vorspannung zu erreichen, müssen die Innenringe auf der Welle fest gegeneinander verspannt werden.

X-Anordnung (Nachsetzzeichen DF):
Eine X-Anordnung ermöglicht einen geringen Stützabstand und somit eine weniger steife Lagerung. In geringem Umfang können hierdurch Winkelfehler zwischen Welle und Gehäuse ausgeglichen werden. Um die werkseitig eingestellten Werte zu erreichen, müssen die Außenringe im Gehäuse fest gegeneinander verspannt werden.

Die zunehmende Miniaturisierung in den unterschiedlichsten Anwendungsbereichen bei gleichzeitig steigenden Anforderungen an die Belastbarkeit, Genauigkeit, Zuverlässigkeit und Lebensdauer erfordert eine Vielfalt an möglichen Lagerungen.
Unseren Miniatur-Schrägkugellager können höhere Axial- und/oder Radiallasten abdecken, als dies mit herkömmlichen Miniatur-Rillenkugellagern der Fall ist. Diese Lagervariante zeichnet sich neben der hohen Präzision auch durch ihre geringe Einfederung und die hohe axiale Steifigkeit aus.

Dynamische Tragzahl einer Lagergruppe:
C_ges = i^0,7 x C_Einzellager, mit i = Anzahl der Lager

Statische Tragzahl einer Lagergruppe:
C_0ges = 2 x C_0Einzellager

Grenzdrehzahl einer Lagergruppe:
n_Gges = 0,85 x n_GEinzellager

Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar. Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!


Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Toleranzklasse P5 für Lager mit Nachsetzzeichen „MSS“
· Druckwinkel: 15°, 30° oder 45° (bei vereinzelten Lagergrößen ggf. abweichend)
· Andere Toleranzklassen (z.B. P6, P5, P4) auf Anfrage
· Können auch als Lagerpaare in O- und X-Anordnung (Nachsetzzeichen: „DB“ bzw. „DF“) mit festgelegter Vorspannung geliefert werden
· Verwechslungssicher bei der Montage durch farblich unterschiedliche Deckscheiben (silberfarbig außen = O-Anordnung, kupferfarbig außen = X-Anordnung)

Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig
· Glasfaserverstärkter Kunststoff, POM (vakuumtauglich) für Lager mit Nachsetzzeichen „MSS“
· Weitere Käfigausführungen auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Antriebe
· Bestückungsautomation
· Luft- & Raumfahrttechnik
· Messtechnik
· Medizintechnik
· Robotikautomation
· Schneckengetriebe
· Spindellagerung

Miniatur-Schrägkugellager zweireihig

Zweireihige Miniatur-Schrägkugellager (Kugellager mit einem Bohrungsdurchmesser < 10 mm werden der Gruppe „Miniaturlager“ zugeordnet) der Reihe 30/… entsprechen in ihrem Aufbau zwei einreihigen Schrägkugellagern in O-Anordnung, weisen jedoch einen geringeren axialen Platzbedarf auf.
Sie nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen sowie Kippmomente auf und stellen eine relativ starre Lagerung dar.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!


Allgemein:
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C3 und Sonderlagerluft möglich
· Druckwinkel: 25° (bei vereinzelten Lagergrößen ggf. abweichend)

Innen- und Außenring:
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper:
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben:
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig:
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigwerkstoffe auf Anfrage

Schmierstoff:
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Antriebe
· Bestückungsautomation
· Luft- & Raumfahrttechnik
· Messtechnik
· Robotikautomation
