GAY... NPPB VA Spannlager - rostfrei

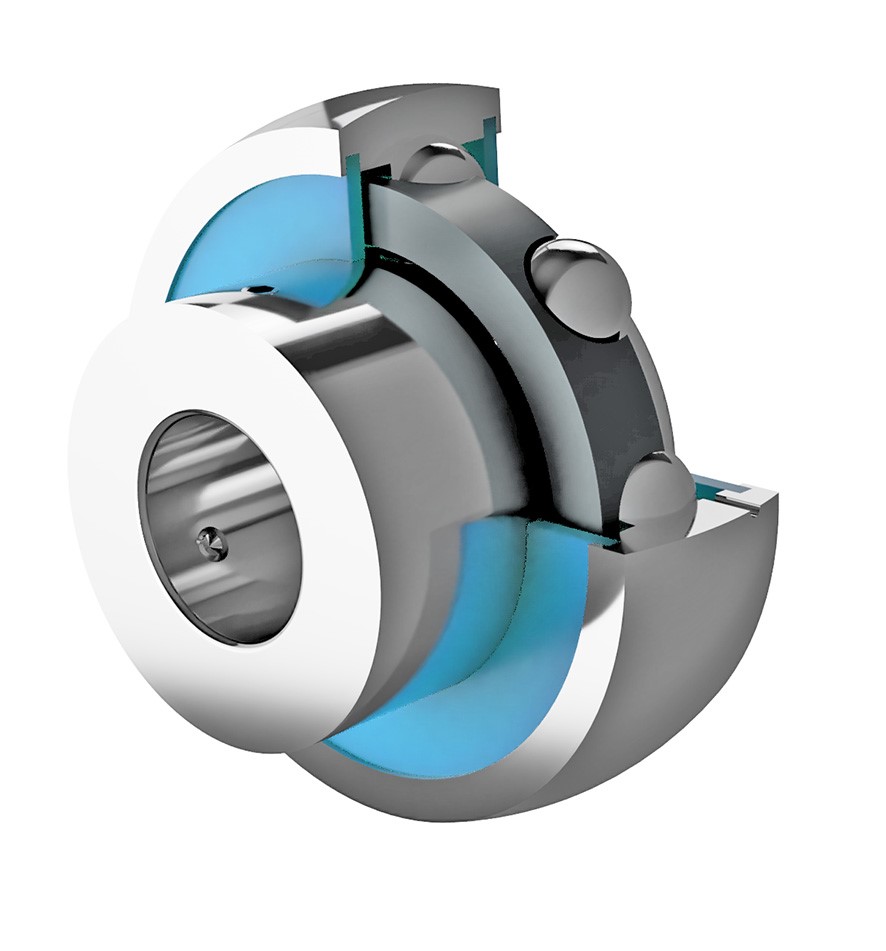

Rostfreie Spannlager der Reihe GAY...NPPB VA entsprechen in ihrem Aufbau abgedichteten Rillenkugellagern der Reihen 62… und 63…, jedoch mit kugeliger Außenringmantelfläche und finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Korrosionsbildung besteht.

Für die Ringe, Wälzkörper, Käfige, Vorsatzscheiben und Gewindestifte kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Die Dichtungen werden aus stahlblechverstärktem NBR hergestellt.

Bei dieser Lagerbauform wird der Innenring durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt und eine Nachschmierung kann über die Schmierbohrung im Außenring erfolgen. Es können sowohl radiale als auch axiale Kräfte aus beiden Richtungen aufgenommen werden und dank des verbreiteten Innenrings werden Verkippungen minimiert und folglich eine erhöhte Laufruhe gewährleistet.
Des Weiteren ermöglicht die sphärische Mantelfläche des Außenrings, eingebaut in einer hohlkugeligen Gehäusebohrung, montagebedingte Fluchtungsfehler auszugleichen.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Abweichende Ausführungen auf Anfrage

Innen- und Außenring
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Sphärischer Außenring mit Schmierbohrung
· Innenring wird durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt
· Weitere Ausführungen auf Anfrage

Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf

Dichtungen / Deckscheiben
· Mit schleifender Dichtung (NPP)
· Dichtlippe axial vorgespannt
· Dichtungen werden aus stahlblechverstärktem NBR und Vorsatzscheiben aus korrosionsbeständigem Stahl hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig
· Aus korrosionsbeständigem Stahl
· Weitere Käfigausführungen auf Anfrage

Schmierstoff
· In befetteter Ausführung lieferbar
· Über Schmierbohrung nachschmierbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Lebensmitteltechnik
· Streumaschinen
· Verpackungsmaschinen
· Zuckerrübenerntemaschine

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 12 bis 20
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 12 bis 50

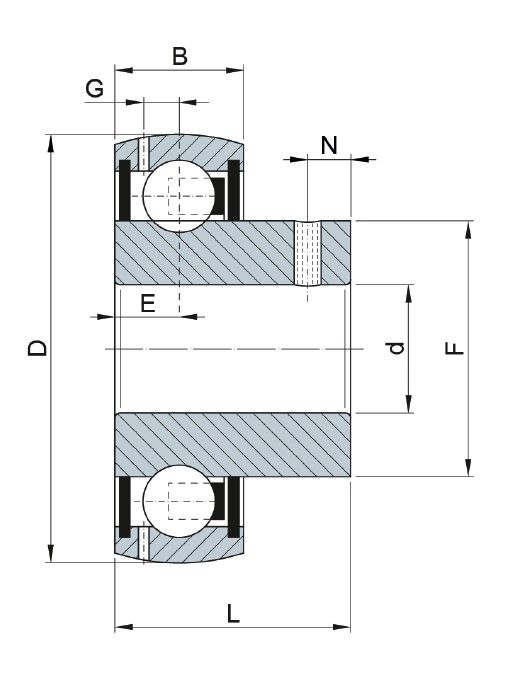

Abmessungen [mm]
Innendurchmesser [mm] d
Von 12 mm bis 50 mm
Außendurchmesser [mm] D
Von 40 mm bis 90 mm
Breite [mm] B
Von 12 mm bis 20 mm
Tragzahlen [N]
Tragzahlen [N] dyn. Cr
Von 10900 N bis 28000 N
Tragzahlen [N] stat. C0r
Von 5300 N bis 18000 N
