Rillenkugellager
Rillenkugellager

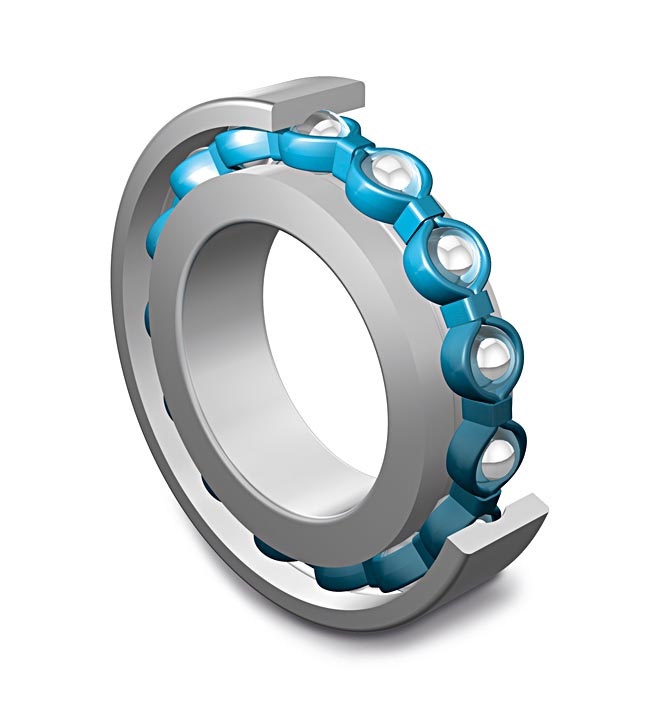

Bei den einreihigen Rillenkugellagern der Reihen 60… 62… und 63... handelt es sich um die am häufigsten verwendete Lagervariante, die in unterschiedlichen Einsatzgebieten Anwendung findet.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
· Werden auch in zölligen Abmessungen angeboten (siehe hier)
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (LLB bzw. 2RU) und mit schleifender Dichtung (LLU/LLUX bzw. 2RS)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt, alternativ auch aus FKM/Viton (siehe hier)
· Anwendungsspezifische Dichtungsvarianten (z.B. PTFE/Teflon) auf Anfrage
Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff, alternativ auch aus Hartgewebe (siehe hier)
· Weitere Käfigausführungen (z.B. Messing, PEEK) auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Elektromotoren
· Haushaltsgeräte
· Kompressoren
· Power Tools
· Pumpen
Rillenkugellager - zöllig
Bei dieser Lagervariante handelt es sich um einreihige Rillenkugellager in zölligen Abmessungen, die in unterschiedlichen Einsatzgebieten Anwendung findet.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
· Werden auch in metrischen Abmessungen angeboten (siehe hier)
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (LLB bzw. 2RU) und mit schleifender Dichtung (LLU/LLUX bzw. 2RS)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt, alternativ auch aus FKM/Viton (siehe hier)
· Anwendungsspezifische Dichtungsvarianten (z.B. PTFE/Teflon) auf Anfrage
Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff, alternativ auch aus Hartgewebe (siehe hier)
· Weitere Käfigausführungen (z.B. Messing, PEEK) auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Elektromotoren
· Haushaltsgeräte
· Kompressoren
· Power Tools
· Pumpen
Rillenkugellager leichte Reihe
Rillenkugellager der leichten Reihe 160… zeichnen sich besonders durch ihre kleinen Querschnitte und ihr geringes Gewicht aus, wodurch sich mit dieser Lagervariante gewichtssparende und bauraumoptimierte Konstruktionen realisieren lassen.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
· Sehr kleiner Querschnitt im Verhältnis zum Bohrungsdurchmessern
· Geringes Gewicht
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· Stahlblechkäfig
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Medizinische Geräte
· Messinstrumente
Rillenkugellager zur Kompensation unterschiedlicher Wärmeausdehnung
Rillenkugellager der Reihe WAL 6… werden eingesetzt, um unterschiedliche Ausdehnungen von Lager und Gehäuse auszugleichen.
Diese Lagervariante hat die gleichen Grenzabmessungen wie Standard-Radialrillenkugellager, mit der Ausnahme, dass ein Hochpolymermaterial (PA) mit einem großen Wärmeausdehnungskoeffizienten entlang des äußeren Umfangs des Außenringes eingebracht ist.
Zwischen den gefügten Flächen der Polyamid-Ringe und dem Gehäuse wird eine gute Passung mit beständiger Leistung über einen weiten Temperaturbereich erreicht und bei erhöhten Temperaturen wird ein durch Umfangslast auftretendes Wandern/Mitdrehen des Außenrings im Gehäuse verhindert.
Wärmeausgleichslager nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sind aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Polyamid-Ringe entlang dem äußeren Umfang des Außenringes um unterschiedliche Ausdehnungen von Lager und Gehäuse auszugleichen
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Polyamid-Ringe
· Werden aus Hochpolymermaterial (PA) hergestellt und entlang des äußeren Umfangs des Außenringes eingebracht
· Gleichen unterschiedliche Ausdehnungen von Lager und Gehäuse aus
· Verhinderern Wandern/Mitdrehen des Außenringes im Gehäuse
· Gebrauchstemperatur: -20 °C bis +110 °C
· Gehäusebohrung sollte mit einer Schlupffase von 15 ° bis 30 ° versehen werden, um eine Beschädigung der Polyamid-Ringe zu vermeiden
· Eine Gehäuse-Bohrungstoleranz von G6 oder G7 wird empfohlen
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage
Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Elektromotoren
· Kompressoren
· Pumpen
Rillenkugellager zur Vermeidung von Passungsrost
Rillenkugellager der Reihe ORL 6… werden bei rotierenden Lasten (Unwucht) zur Vermeidung von Passungsrost, der durch Schwingungseinflüssen hervorgerufen wird, eingesetzt und finden insbesondere in Einsatzbereichen Anwendung, wo ein ausreichend fester Lagersitz in der Gehäusebohrung nicht realisiert werden kann.
Diese Lagervariante hat die gleichen Grenzabmessungen wie Standard-Radialrillenkugellager, mit der Ausnahme, dass O-Ringe aus NBR (Acrylnitril-Butadien-Kautschuk) entlang dem äußeren Umfang des Außenringes eingebracht sind.
O-Ring Lager nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sind aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar. Des Weiteren ist auch der Einsatz als Loslager zum axialen Längenausgleich möglich und das Gehäuse kann i.d.R. wiederverwendet werden.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· O-Ringe entlang dem äußeren Umfang des Außenringes zur Vermeidung von Passungsrost
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
O-Ringe
· Werden aus NBR (Acrylnitril-Butadien-Kautschuk)hergestellt und entlang dem äußeren Umfang des Außenringes eingebracht
· Tragen zur Vermeidung von Passungsrost bei
· Dauerbetriebstemperatur: -25 °C bis +100 °C
· Kurzeitig max. zulässige Betriebstemperatur: +120 °C
· Gehäusebohrung sollte mit einer Schlupffase von 15 ° bis 30 ° versehen werden, um eine Beschädigung der O-Ringe zu vermeiden
· Eine Gehäuse-Bohrungstoleranz von G6 oder G7 wird empfohlen
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage
Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Elektromotoren
· Kompressoren
· Lüfter
· Pumpen
Rillenkugellager mit Hartgewebekäfig
Die einreihigen Rillenkugellager der Reihe 6…TBH mit Hartgewebekäfig sind besonders für den Einsatz in sehr schnell drehenden Anwendungen, bei denen zusätzlich hervorragende Notlaufeigenschaften gefordert sind (z.B. Zentrifugen, Textilspindeln, Dentalgeräte), geeignet.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.
Der Hartgewebekäfig (Phenolharz gewebeverstärkt, spanend bearbeitet) wird am Bord des Innenrings geführt und zeichnet sich durch seine hohe Festigkeit und Formstabilität aus.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Andere Toleranzklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)
Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage
Käfig
· Hartgewebekäfig (Phenolharz gewebeverstärkt, spanend bearbeitet)
· Wird am Bord des Innenrings geführt
· Hohe Festigkeit und Formstabilität
· Für hohe Drehzahlen geeignet
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S007 besteht aus Mineralöl, Esteröl und einer Lithium-Seife und ist für hohe Drehzahlen geeignet
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Dentalgeräte
· Textilspindeln
· Zentrifugen
Brennofenlager
Rillenkugellager der Reihen OL 60…, OL 62… und OL 63… können dank einer besonderen Wärmebehandlung, einer Manganphosphat-Beschichtung und spezieller Schmierstoffe in Hochtemperaturanwendungen bis 350 °C eingesetzt werden.
Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist jedoch nur für niedrige Drehzahlen geeignet.
Bei den Rillenkugellager als Brennofenlager liegt die Lagerluft i.d.R. im Bereich von C4 - C5 um Wärmeausdehnungen auszugleichen.
Es werden zwei Temperaturklassen unterschieden:
· Bei Betriebstemperaturen bis 270 °C wird ein Hochtemperaturfett verwendet.
· Bei Betriebstemperaturen von 270 °C bis 350 °C kommt ein MoS2 Schmierstoff zum Einsatz.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN
· Höhere Genauigkeitsklassen auf Anfrage
· Lagerluft i.d.R. C4 bis C5 zum Ausgleich von Wärmeausdehnungen
· Sonderlagerluft auf Anfrage
Innen- und Außenring
· Wärmebehandelter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Manganphosphat-Beschichtung für erhöhten Korrosionsschutz, gute Haftung der Schmierstoffe und optimierte Laufeigenschaften
Wälzkörper
· Präzisionskugeln aus wärmebehandeltem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf
Dichtungen / Deckscheiben
· In offener Ausführung oder mit nichtschleifender Deckscheibe (2Z)
· Deckscheiben werden aus Stahlblech hergestellt
Käfig
· Stahlblechkäfig
· Weitere Käfigausführungen auf Anfrage
Schmierstoff
· Bis 270 °C Betriebstemperatur: Hochtemperaturfett
· 270 °C bis 350 °C Betriebstemperatur: MoS2 Schmierstoff
Anwendungsbeispiele
· Härteöfen
· Tunnelöfen (Durchlauföfen)
