Kugelumlaufführungen von SBN
Höchste Qualität und Performance
Kugelumlaufführungen sind aufgrund eines sehr niedrigen Reibkoeffizienten äußerst effektiv und erreichen Wirkungsgrade von bis zu 96%.
Hochspezialisierte Fertigungstechnik gepaart mit den perfekten Rohmaterialien für Stahl und Kunststoffe erlauben Höchstleistungen in Punkto Verfahrgeschwindigkeiten von bis zu 300m/min. Eine ausgezeichnete Laufruhe bei höchster Präzision ist für uns selbstverständlich.
MSA Serie
Standard Ausführung
Die Laufbahnen der MSA Serie sind mit einem Kontaktwinkel von 45° designt. Somit ist eine gleichmäßige Lastaufnahme aus allen Richtungen möglich. Die Vorspannung wird ebenfalls gleichmäßig aufgeteilt was in einer konstanten Steifigkeit in allen 4 Hauptlastrichtungen resultiert. Die X-Vorspannung der Linearführung rundet das Design ab, wodurch die Momentensteifigkeit des einzelnen Laufwagens zwar reduziert wird, bei Betrachtung im System aber eine untergeordnete Rolle spielt.
Der daraus resultierende Vorteil liegt darin, dass Laufwagen in X-Vorspannung eine deutlich bessere Selbstausrichtung mitbringen. Montageungenauigkeiten können also besser kompensiert und somit höhere Toleranzen für die Umgebungsbauteile zugelassen werden.
Anwendungsgebiete:
Diese Linearführung wird eingesetzt in Produktionsmaschinen, Zufuhr-, Verstell-, und Verfahreinrichtungen, der Verpackungsindustrie, Roboteranwendungen und Messmaschinen.

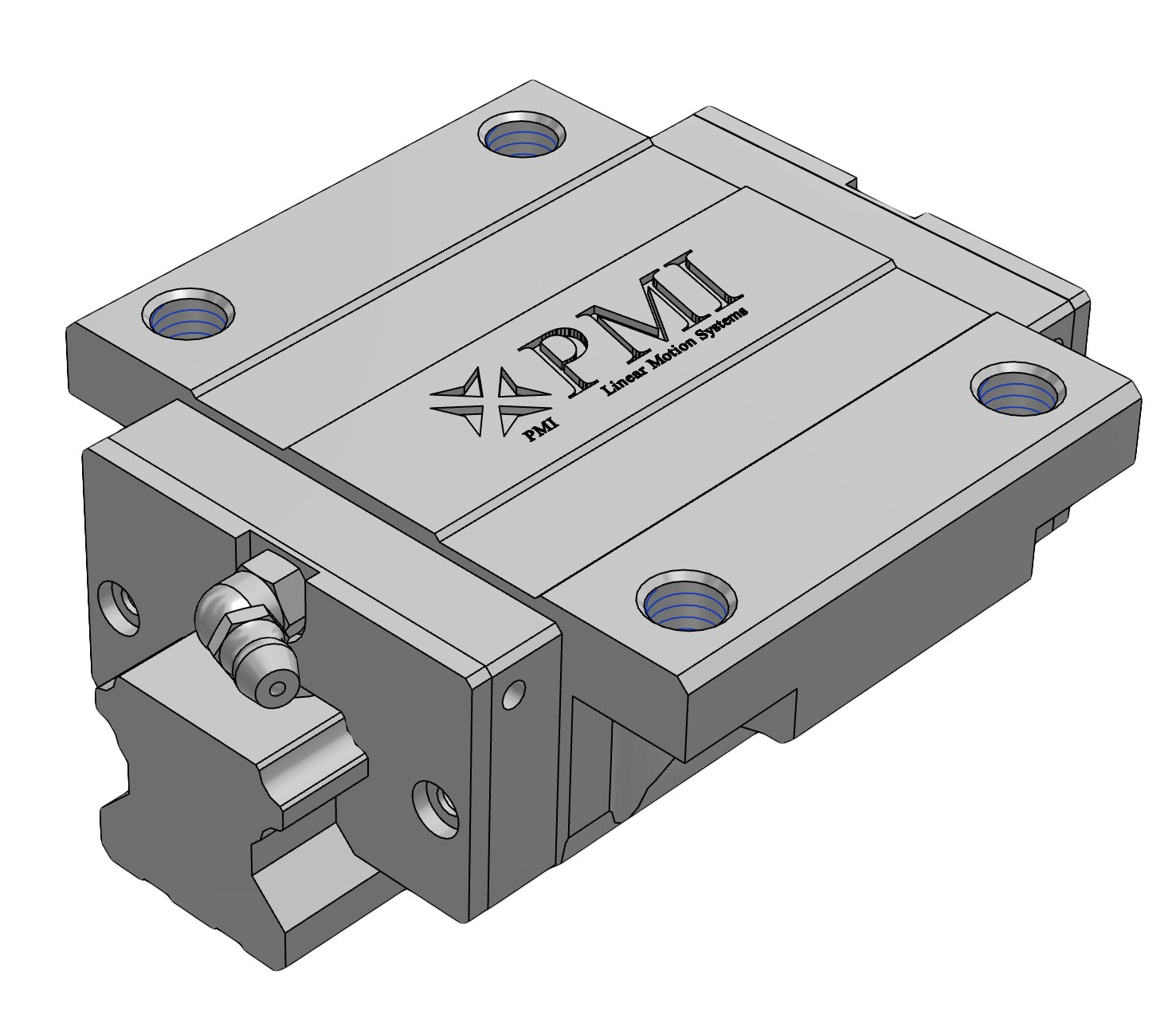

MSA E/LE Serie
Merkmale
Standardausführung in Flanschbauweise für Befestigung von oben mit Gewinde oder von unten als Durchgangsbohrung.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, lange Ausführung für Schwerlast.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.

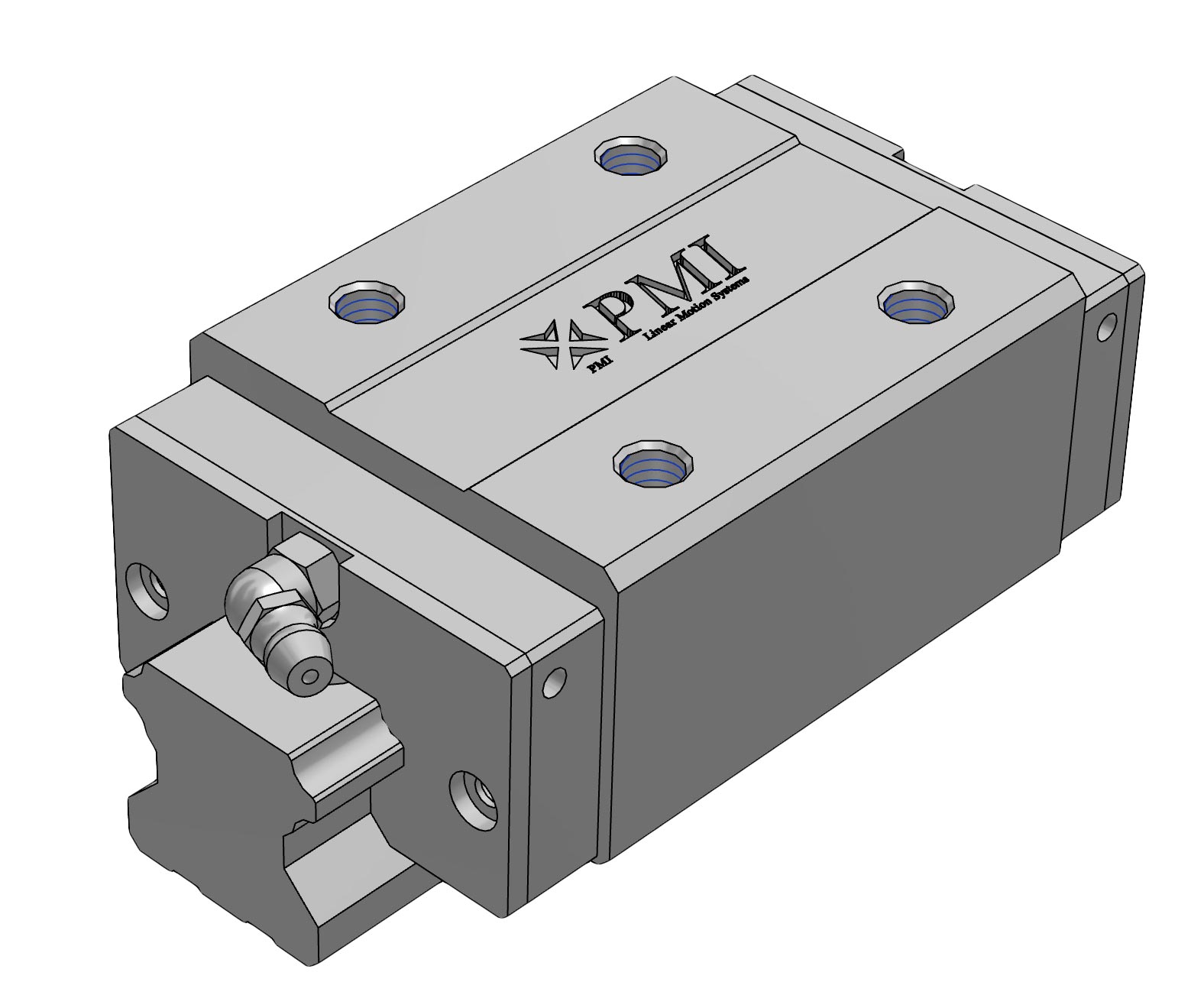

MSA S/LS Serie
Merkmale
Standardausführung in Blockbauweise für Befestigung von oben mit Gewinde.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, lange Ausführung für Schwerlast.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.
MSB Serie
Die MSB Serie hat die gleichen Features wie die MSA Serie, bei kompakter Bauweise.
Anwendungsgebiete:
Die MSB Serie kommt dann zum Einsatz, wenn der Bauraum begrenzt ist und die MSA Serie keinen Platz findet.

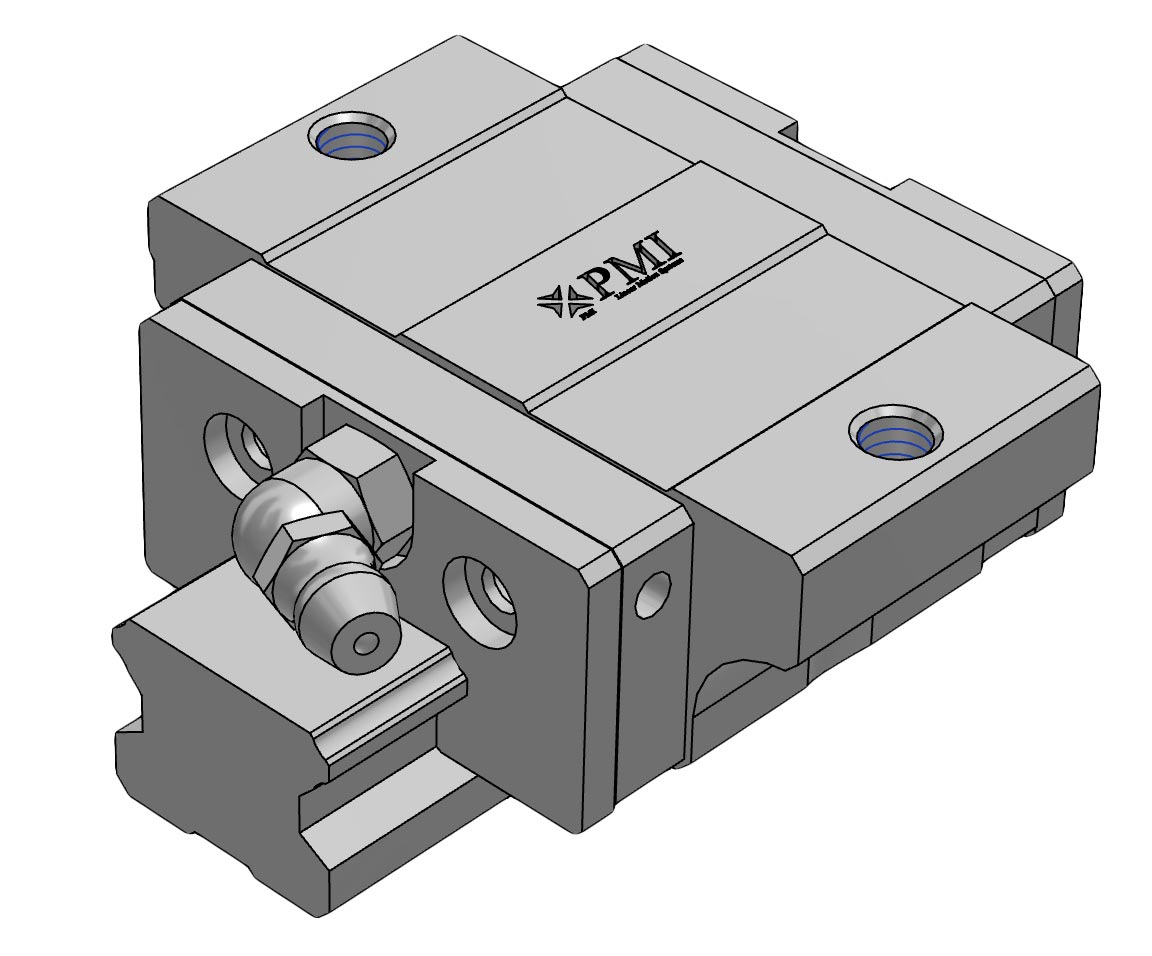

MSB TE/E Serie
Merkmale
Standardausführung in Flanschbauweise für Befestigung von oben mit Gewinde oder von unten als Durchgangsbohrung.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, kurze Ausführung für sehr begrenztem Bauraum bei moderater Belastung.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.

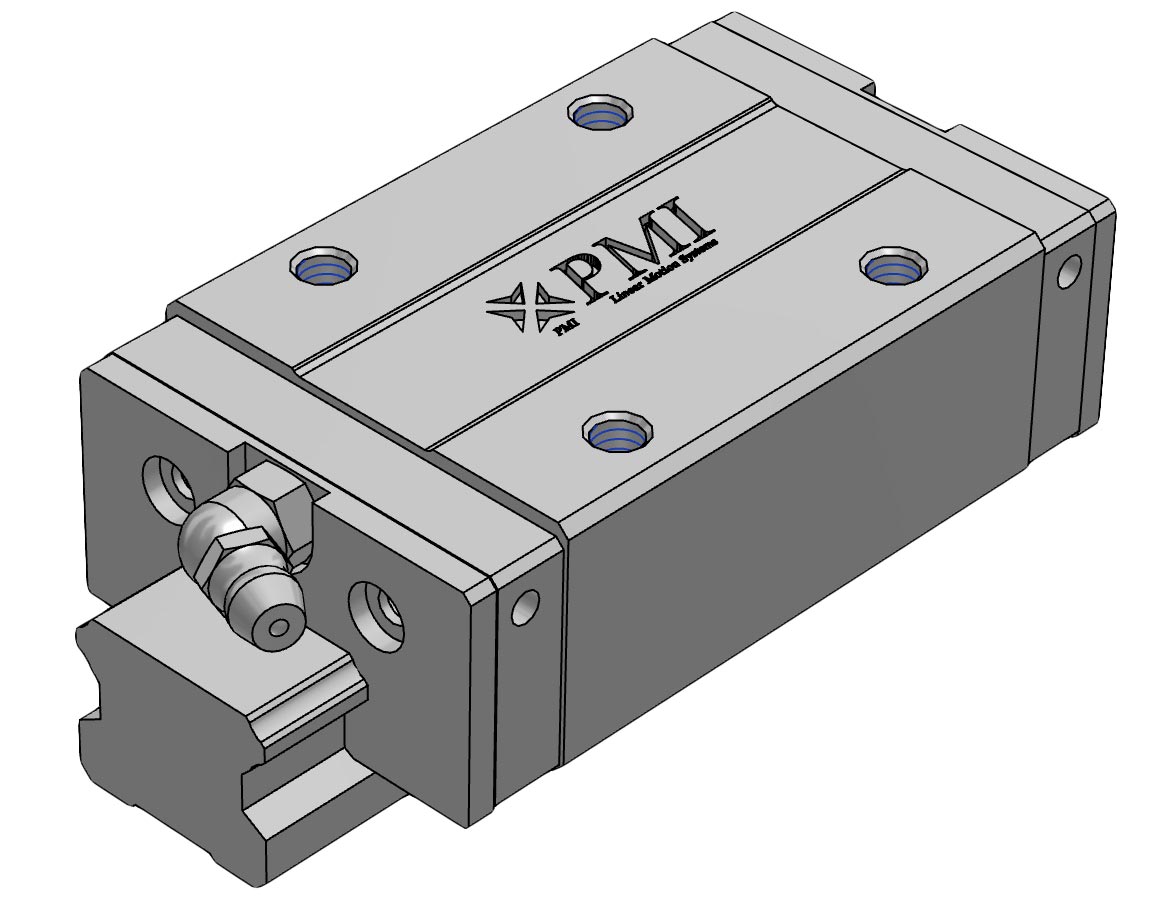

MSB TS/S Serie
Merkmale
Standardausführung in Blockbauweise für Befestigung von oben mit Gewinde.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, kurze Ausführung für sehr begrenztem Bauraum bei moderater Belastung.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.

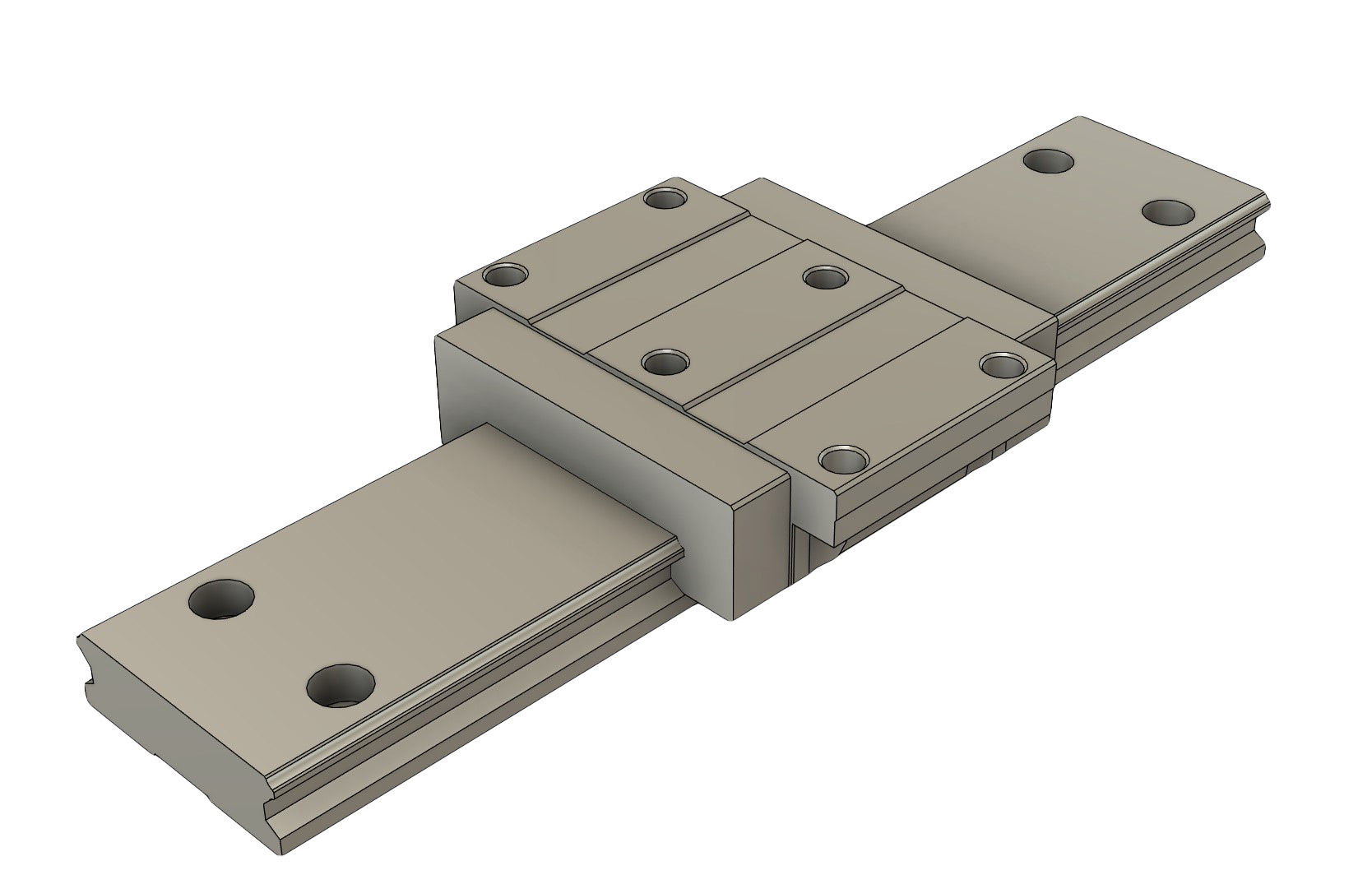

MSG Serie
Prinzipiell hat die MSG Serie die gleichen Features wie die MSA Serie und nimmt Lasten aus allen Richtungen in gleicher Höhe auf.
Die Besonderheit der MSG Serie liegt darin, dass diese eine sehr breite Bauweise und große Stützbasis hat und somit vorwiegend als Einzelschiene eingesetzt wird.
Anwendungsgebiete:
Die MSG Serie findet als Einzelschiene Anwendung, beispielsweise in der Automatisierung, Verpackung oder in Lasermaschinen, aber auch in allen möglichen Bereichen des allgemeinen Maschinenbaus.
MSG S Serie
Merkmale
Standardausführung in Blockbauweise für Befestigung von oben mit Gewinde.
MSG E Serie
Merkmale
Standardausführung in Flanschbauweise für Befestigung von oben mit Gewinde oder von unten als Durchgangsbohrung.
NH Serie
Standard Ausführung
Die NH/NS Serie zeichnet sich vor allem durch hohe Tragfähigkeit, ausgezeichnete Laufruhe, äußerste Zuverlässigkeit und extrem lange Lebensdauer aus. Außerdem existiert mit der K1-Schmiereinheit eine Variante für langzeitwartungsfreien Betrieb.
Anwendungsgebiete:
Diese Linearführung wird eingesetzt in Produktionsmaschinen, Zufuhr-, Verstell-, und Verfahreinrichtungen, der Verpackungsindustrie, Roboteranwendungen und Messmaschinen.

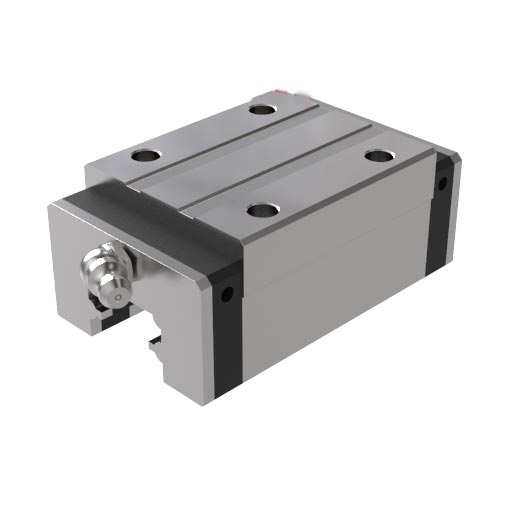

NH AN/BN
Merkmale
Standardausführung in Blockbauweise für Befestigung von oben mit Gewinde.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, lange Ausführung für Schwerlast.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.

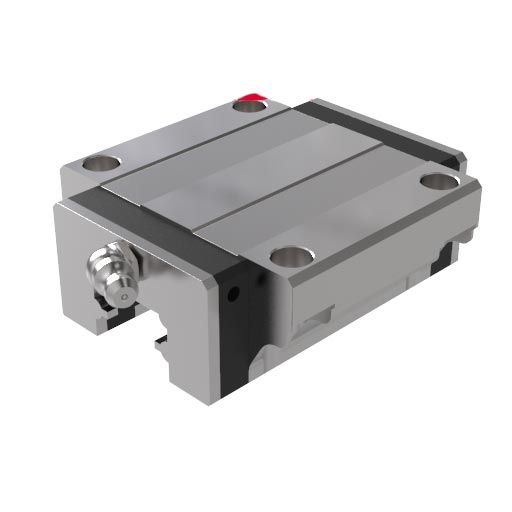

NH EM/GM
Merkmale
Standardausführung in Flanschbauweise für Befestigung von oben mit Gewinde oder von unten als Durchgangsbohrung.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, lange Ausführung für Schwerlast.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.

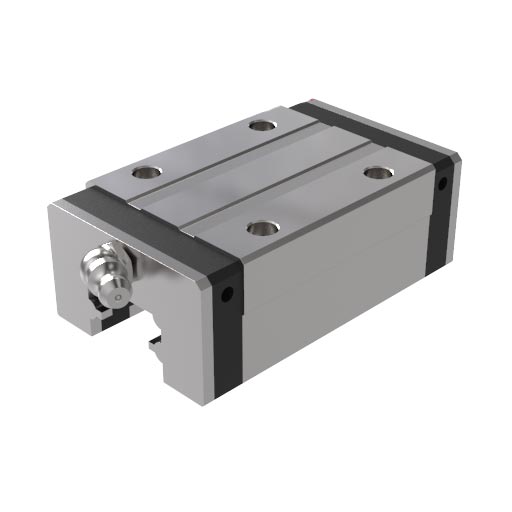

NH AL/BL
Merkmale
Diese Ausführung ist identisch zu AN/BN, allerdings in niedriger Ausführung zur Reduzierung der Gesamthöhe.
Erhältlich ab Größe NH25
NS Serie
Kompakte Ausführung
Die NS Serie ist die kompakte Baumform mit allen Vorteilen der NH-Serie.
Anwendungsgebiete:
Die NS Serie kommt dann zum Einsatz, wenn der Bauraum begrenzt ist und die NH Serie keinen Platz findet.

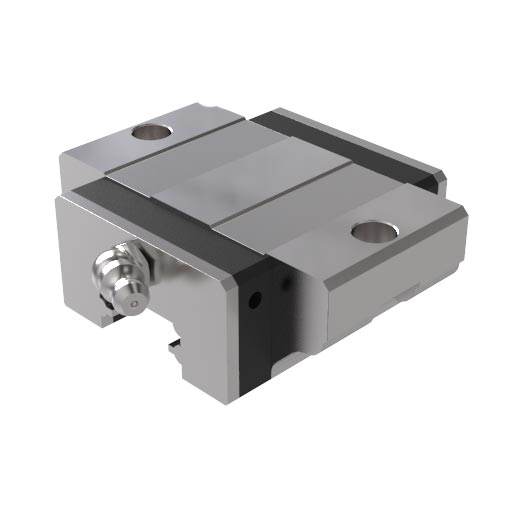

NS JM/EM
Merkmale
Standardausführung in Flanschbauweise für Befestigung von oben mit Gewinde oder von unten als Durchgangsbohrung.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, kurze Ausführung für sehr begrenztem Bauraum bei moderater Belastung.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.

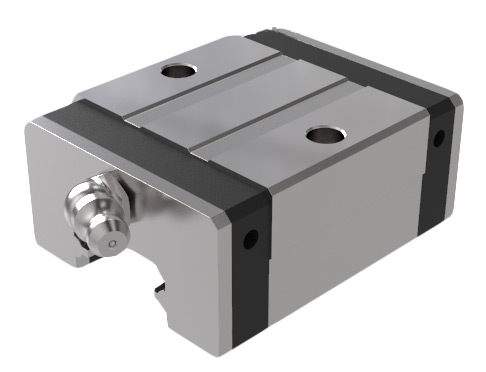

NS CL/AL
Merkmale
Standardausführung in Blockbauweise für Befestigung von oben mit Gewinde.
In 2 Varianten erhältlich Standardlänge für hohe Lasten, kurze Ausführung für sehr begrenztem Bauraum bei moderater Belastung.
Beschichtungen, Dichtungspakete und Schmiereinheiten auf Anfrage erhältlich.
LW Serie
Breite Ausführung
Dank der breiten Schiene, Steifigkeit und der Tragfähigkeit ist die LW-Serie hochbelastbar mit Momentbelastung aus der Rollrichtung. Dies macht die LW-Serie zur idealen Wahl für eine kompakte Linearführung mit nur einer Schiene.
Optional kann die LW-Serie mit der K1-Schmiereinheit für langzeitwartungsfreien Betrieb ausgerüstet werden.

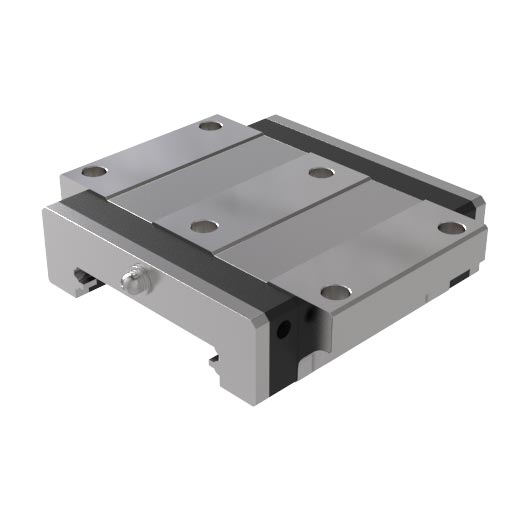

LW Serie
Merkmale
Standardausführung in Flanschbauweise für Befestigung von oben mit Gewinde oder von unten als Durchgangsbohrung.
Anwendungsgebiete
Die LW Serie findet als Einzelschiene Anwendung, beispielsweise in der Automatisierung, Verpackung oder in Lasermaschinen, aber auch in allen möglichen Bereichen des allgemeinen Maschinenbaus.
