RCJY Vierloch-Flanschlager-Gehäuseeinheiten Kunststoff - rostfrei

Rostfreie Vierloch-Flanschlager-Gehäuseeinheiten der Reihe RCJY…VA, bestehend aus einem Spannlager, das in einem Kunststoffgehäuse montiert ist, finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Feuchtigkeit, UV-Strahlung, Bakterien- und Pilzbefall sowie Einfluss chemischer Medien besteht.

Für die Ringe, Wälzkörper, Käfige, Vorsatzscheiben und Gewindestifte kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Die Dichtungen werden aus stahlblechverstärktem NBR und die Gehäuse, die radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastet werden dürfen, aus glasfaserverstärktem PBTP-Kunststoff hergestellt.

Bei diesen FDA-zugelassen Vierloch-Flanschlager-Gehäuseeinheiten wird der Innenring durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt und eine Nachschmierung kann über entsprechenden Schmiernippel erfolgen.

Die Gehäuse werden in den Farben Schwarz, Blau und Weiß angeboten und können ergänzend mit Schutzkappen in offener (CO) und geschlossener (CC) Ausführung sowie mit Rückendichtungen (BS) geliefert werden.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· FDA-zugelassen
· Schutzkappen in offener (CO) und geschlossener (CC) Ausführung sowie Rückendichtungen (BS) separat bestellbar
· Abweichende Ausführungen auf Anfrage

Innen- und Außenring (Spannlager)
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Sphärischer Außenring mit Schmierbohrung
· Innenring wird durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt
· Weitere Ausführungen auf Anfrage

Wälzkörper (Spannlager)
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf

Dichtungen / Deckscheiben (Spannlager)
· Mit schleifender Dichtung (KRR)
· Dichtlippe radial vorgespannt
· Dichtungen werden aus stahlblechverstärktem NBR und Vorsatzscheiben aus korrosionsbeständigem Stahl hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig (Spannlager)
· Aus korrosionsbeständigem Stahl
· Weitere Käfigausführungen auf Anfrage

Schmierstoff (Spannlager)
· In befetteter Ausführung lieferbar
· Über Schmiernippel nachschmierbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Gehäuse
· Aus glasfaserverstärktem PBTP-Kunststoff
· Mit Schmiernippel versehen
· In den Farben Schwarz, Blau und Weiß erhältlich
· Radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastbar


Anwendungsbeispiele
· Lebensmitteltechnik
· Verpackungsmaschinen

Produkte filtern

Bezeichnung
Suchwort

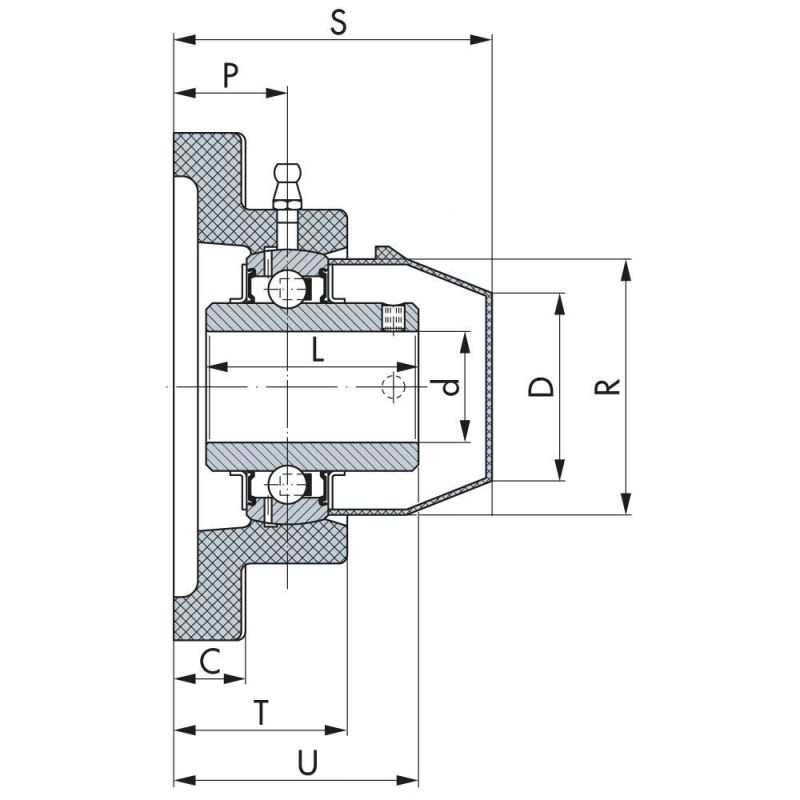

Abmessungen [mm]
Innendurchmesser [mm]
d
Von 20 mm bis 50 mm
Länge [mm]
A
Von 86 mm bis 143 mm
Höhe [mm]
C
Von 13.4 mm bis 21 mm
Bohrungdurchmesser [mm]
K
Von 11 mm bis 17 mm
Länge [mm]
L
Von 31 mm bis 51.6 mm
Bohrabstand [mm]
M
Von 63.5 mm bis 111 mm
Länge [mm]
P
Von 17 mm bis 25 mm
Länge [mm]
T
Von 27.8 mm bis 43 mm
Gesamtlänge [mm]
U
Von 36.3 mm bis 57.2 mm
Außendurchmesser [mm]
D
Von 43 mm bis 75 mm
Durchmesser [mm]
R
Von 50 mm bis 94 mm
Gesamtlänge [mm]
S
Von 48 mm bis 86 mm
Tragzahlen
Tragzahlen [N]
Gehäuse C
Von 10200 N bis 19600 N
Tragzahlen [N]
Tragzahlen [N]
dyn. C
Von 12800 N bis 32500 N
Statische Tragzahl [N]
C0(N)
Von 6600 N bis 19800 N
Spannlager und Gehäuseeinheiten rostfrei, Vierloch Flanschlager Gehäuseeinheit, RCJY Vierloch-Flanschlager, rostfrei Spannlager und Gehäuseeinheiten rostfrei, Vierloch Flanschlager Gehäuseeinheit, RCJY Vierloch-Flanschlager, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Tragzahlen
Tragzahlen [N]
d Innendurchmesser [mm]
A Länge [mm]
C Höhe [mm]
K Bohrungdurchmesser [mm]
L Länge [mm]
M Gewinde
M Bohrabstand [mm]
P Länge [mm]
T Länge [mm]
U Gesamtlänge [mm]
D Außendurchmesser [mm]
R Durchmesser [mm]
S Gesamtlänge [mm]
Gehäuse C Tragzahlen [N]
dyn. C Tragzahlen [N]
C0(N) Statische Tragzahl [N]
RCJY 20 TN VA
20
86
13.4
11
31
M10
63.5
18
27.8
36.3
43
50
48
10200
12800
6600
RCJY 25 TN VA
25
94.5
14.3
11
34
M10
70
17
27.9
36.7
48
55
50
12100
14000
7800
RCJY 30 TN VA
30
107
14.3
11
38.1
M10
83
19
31.5
41.4
54
64
59
17700
19500
11300
RCJY 35 TN VA
35
117
15.5
13
42.9
M12
92
22
34.8
46.9
62
74
64
18500
25500
15300
RCJY 40 TN VA
40
130
17
14
49.2
M12
102
23
37.5
53.2
70
84
71
19200
32500
19800
RCJY 45 TN VA
45
137
19
17
49.2
M16
105
19
41
54.2
RCJY 50 TN VA
50
143
21
17
51.6
M16
111
25
43
57.2
75
94
86
19600
30200
18600
