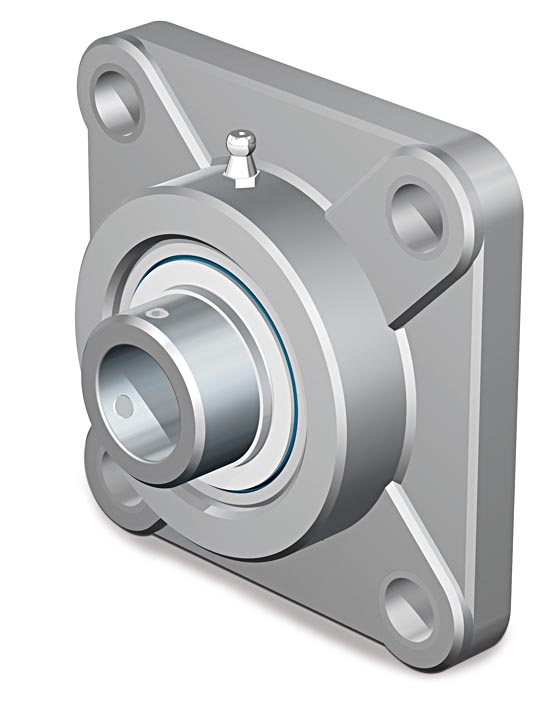

UCF Vierloch-Flanschlager-Gehäuseeinheiten - rostfrei

Rostfreie Vierloch-Flanschlager-Gehäuseeinheiten der Reihe UCF…VA, bestehend aus einem Spannlager, das in einem Gehäuse aus rostfreiem Stahl montiert ist, finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Feuchtigkeit und Einfluss chemischer Medien besteht.

Für die Ringe, Wälzkörper, Käfige, Vorsatzscheiben, Gewindestifte und Gehäuse kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Die Dichtungen werden aus stahlblechverstärktem NBR hergestellt.

Bei diesen Vierloch-Flanschlager-Gehäuseeinheiten wird der Innenring durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt und eine Nachschmierung kann über entsprechenden Schmiernippel erfolgen.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Abweichende Ausführungen auf Anfrage

Innen- und Außenring (Spannlager)
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Sphärischer Außenring mit Schmierbohrung
· Innenring wird durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt
· Weitere Ausführungen auf Anfrage

Wälzkörper (Spannlager)
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf

Dichtungen / Deckscheiben (Spannlager)
· Mit schleifender Dichtung (KRR)
· Dichtlippe radial vorgespannt
· Dichtungen werden aus stahlblechverstärktem NBR und Vorsatzscheiben aus korrosionsbeständigem Stahl hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig (Spannlager)
· Aus korrosionsbeständigem Stahl
· Weitere Käfigausführungen auf Anfrage

Schmierstoff (Spannlager)
· In befetteter Ausführung lieferbar
· Über Schmiernippel nachschmierbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Gehäuse
· Aus korrosionsbeständigem Stahl
· Mit Schmiernippel versehen


Anwendungsbeispiele
· Lebensmitteltechnik
· Verpackungsmaschinen

Produkte filtern

Bezeichnung

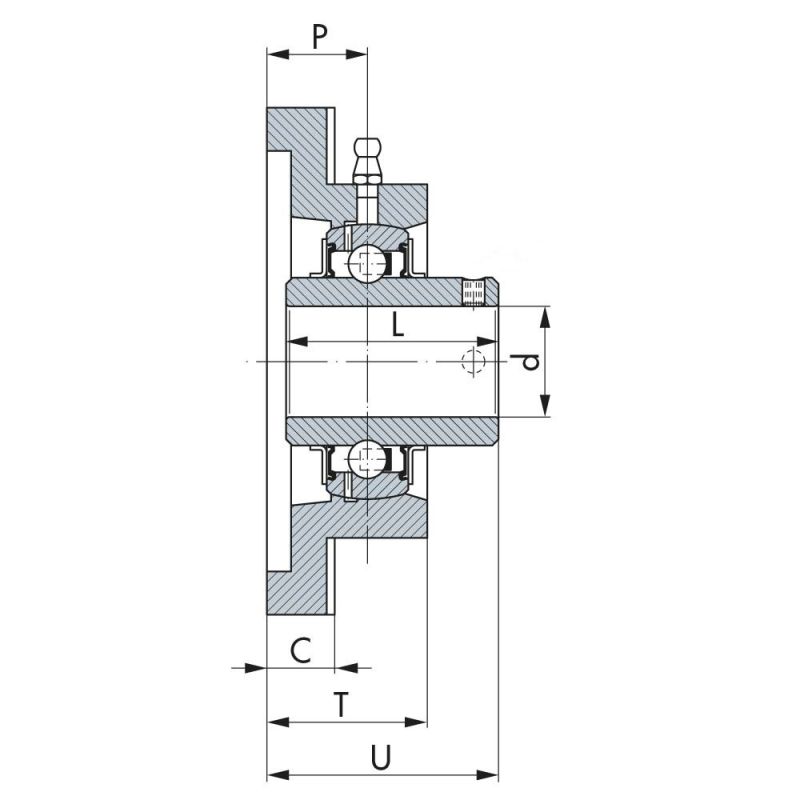

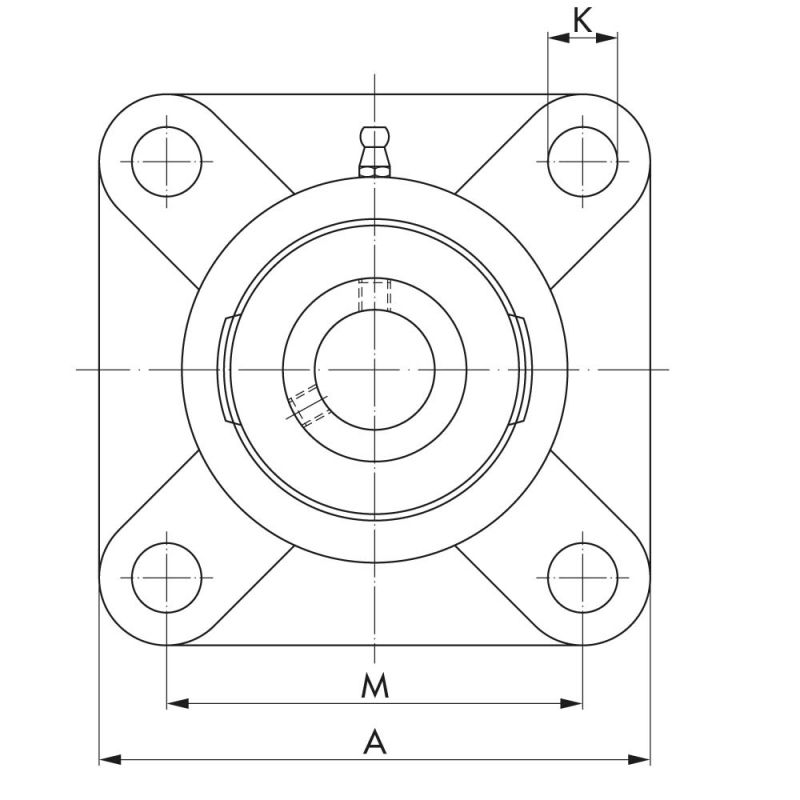

Abmessungen [mm]
Innendurchmesser [mm]
d
Von 20 mm bis 50 mm
Länge [mm]
A
Von 86 mm bis 143 mm
Höhe [mm]
C
Von 11 mm bis 15 mm
Bohrungdurchmesser [mm]
K
Von 12 mm bis 19 mm
Länge [mm]
L
Von 31 mm bis 51.6 mm
Bohrabstand [mm]
M
Von 63.5 mm bis 111 mm
Länge [mm]
P
Von 15 mm bis 22 mm
Länge [mm]
T
Von 25 mm bis 39 mm
Gesamtlänge [mm]
U
Von 33.3 mm bis 54.6 mm
Tragzahlen [N]
Tragzahlen [N]
dyn. C
Von 12800 N bis 35100 N
Statische Tragzahl [N]
C0(N)
Von 6600 N bis 23200 N
Spannlager und Gehäuseeinheiten rostfrei, Vierloch Flanschlager Gehäuseeinheit, UCF Vierloch-Flanschlager,rostfrei Spannlager und Gehäuseeinheiten rostfrei, Vierloch Flanschlager Gehäuseeinheit, UCF Vierloch-Flanschlager,rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an
