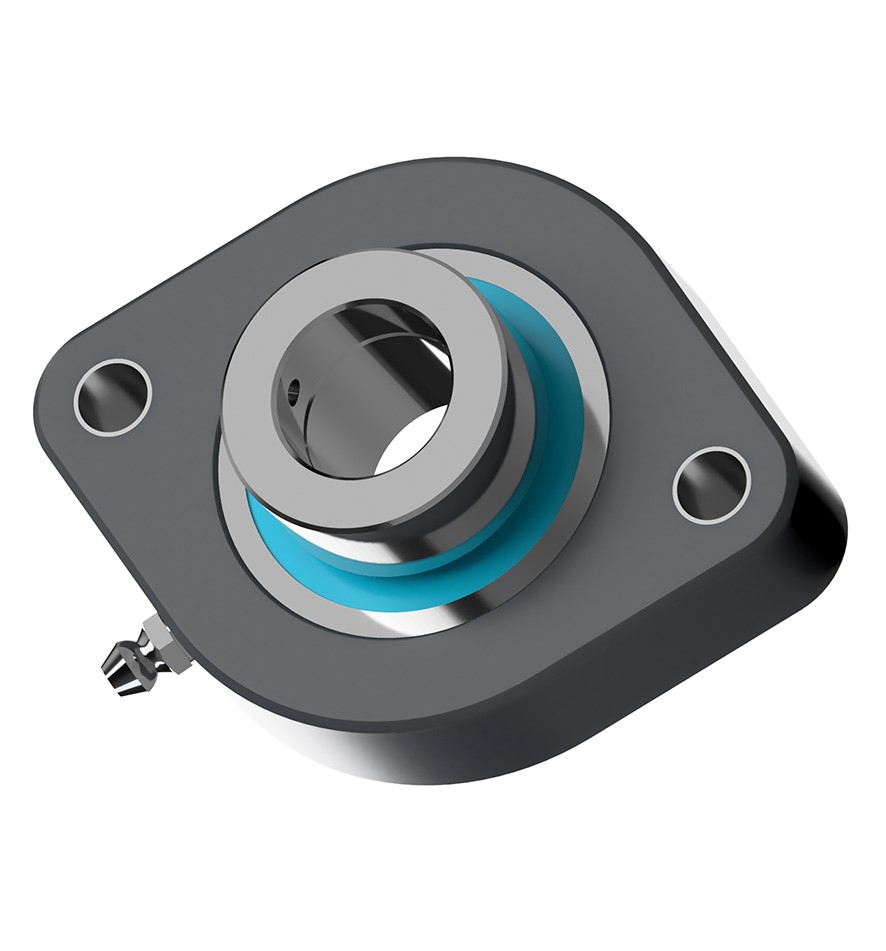

GLCTE Zweiloch-Flanschlager-Gehäuseeinheiten Kunststoff - rostfrei

Rostfreie Zweiloch Flanschlager-Gehäuseeinheiten der Reihe GLCTE…VA, bestehend aus einem Spannlager, das in einem Kunststoffgehäuse montiert ist, finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Feuchtigkeit, UV-Strahlung, Bakterien- und Pilzbefall sowie Einfluss chemischer Medien besteht.

Für die Ringe, Wälzkörper, Käfige, Vorsatzscheiben, Exzenterspannringe und Gewindestifte kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Die Dichtungen werden aus stahlblechverstärktem NBR und die Gehäuse, die radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastet werden dürfen, aus glasfaserverstärktem PBTP-Kunststoff hergestellt.

Bei diesen FDA-zugelassen Zweiloch-Flanschlager-Gehäuseeinheiten wird der Innenring mit einem Exzenterspannring auf der Welle befestigt und eine Nachschmierung kann über entsprechenden Schmiernippel erfolgen.

Die Gehäuse werden in den Farben Schwarz, Blau und Weiß angeboten und können ergänzend mit Schutzkappen in offener (CO) und geschlossener (CC) Ausführung sowie mit Rückendichtungen (BS) geliefert werden.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· FDA-zugelassen
· Schutzkappen in offener (CO) und geschlossener (CC) Ausführung separat bestellbar
· Abweichende Ausführungen auf Anfrage

Innen- und Außenring (Spannlager)
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Sphärischer Außenring mit Schmierbohrung
· Innenring mit einem Exzenterspannring auf der Welle befestigt
· Weitere Ausführungen auf Anfrage

Wälzkörper (Spannlager)
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf

Dichtungen / Deckscheiben (Spannlager)
· Mit schleifender Dichtung (NPP)
· Dichtlippe axial vorgespannt
· Dichtungen werden aus stahlblechverstärktem NBR und Vorsatzscheiben aus korrosionsbeständigem Stahl hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig (Spannlager)
· Aus korrosionsbeständigem Stahl
· Weitere Käfigausführungen auf Anfrage

Schmierstoff (Spannlager)
· In befetteter Ausführung lieferbar
· Über Schmierbohrung nachschmierbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Gehäuse
· Aus glasfaserverstärktem PBTP-Kunststoff
· Mit Schmiernippel versehen
· In den Farben Schwarz, Blau und Weiß erhältlich
· Radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastbar


Anwendungsbeispiele
· Lebensmitteltechnik
· Verpackungsmaschinen

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 90.5 bis 150
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 20 bis 40
Abmessungen [mm]
Innendurchmesser [mm] d
Von 20 mm bis 40 mm
Länge [mm] A
Von 66.5 mm bis 100 mm
Tragzahlen [N]
Tragzahlen [N] dyn. C
Von 12840 N bis 29520 N
Statische Tragzahl [N] C0(N)
Von 6650 N bis 18140 N
Spannlager und Gehäuseeinheiten rostfrei, Zweiloch Flanschlager Gehäuseeinheit, GLCTE Zweiloch-Flanschlager, rostfrei Spannlager und Gehäuseeinheiten rostfrei, Zweiloch Flanschlager Gehäuseeinheit, GLCTE Zweiloch-Flanschlager, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns

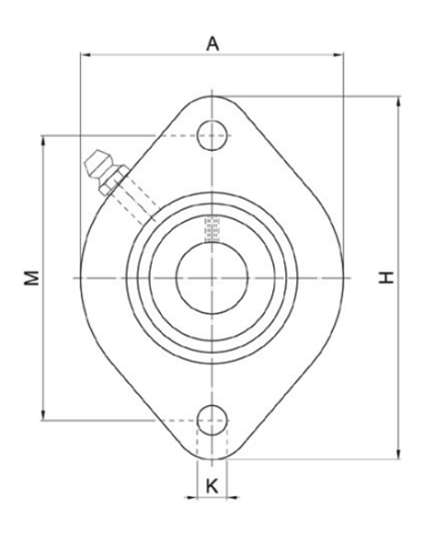

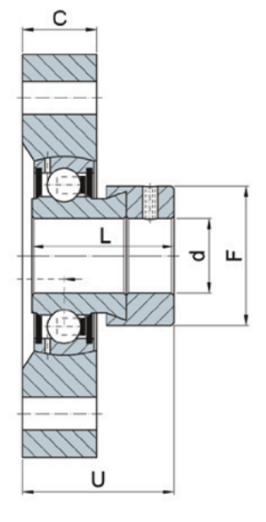

Bezeichnung
Abmessungen [mm]
Tragzahlen [N]
d Innendurchmesser [mm]
A Länge [mm]
C Höhe [mm]
H Höhe
K Bohrungdurchmesser [mm]
L Länge [mm]
M Bohrabstand [mm]
F Außendurchmesser [mm]
U Gesamtlänge [mm]
dyn. C Tragzahlen [N]
C0(N) Statische Tragzahl [N]
GLCTE 20 TN VA
20
66.5
18.4
90.5
9
31
71.4
33.3
33
12840
6650
GLCTE 25 TN VA
25
71
18.4
97
9
31
76.2
44.5
33.4
14020
7880
GLCTE 30 TN VA
30
84
20.5
112.5
11
35.7
90.5
44.5
38.3
19460
11310
GLCTE 35 TN VA
35
94
22.5
126
11
38.9
100
55.6
42
25670
15300
GLCTE 40 TN VA
40
100
24
150
14
43.7
119
60.3
46.3
29520
18140
