RCJTY Zweiloch-Flanschlager-Gehäuseeinheiten Kunststoff - rostfrei

Rostfreie Zweiloch Flanschlager-Gehäuseeinheiten der Reihe RCJY…VA, bestehend aus einem Spannlager, das in einem Kunststoffgehäuse montiert ist, finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Feuchtigkeit, UV-Strahlung, Bakterien- und Pilzbefall sowie Einfluss chemischer Medien besteht.

Für die Ringe, Wälzkörper, Käfige, Vorsatzscheiben und Gewindestifte kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Die Dichtungen werden aus stahlblechverstärktem NBR und die Gehäuse, die radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastet werden dürfen, aus glasfaserverstärktem PBTP-Kunststoff hergestellt.

Bei diesen FDA-zugelassenen Zweiloch-Flanschlager-Gehäuseeinheiten wird der Innenring durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt und eine Nachschmierung kann über entsprechenden Schmiernippel erfolgen.

Die Gehäuse werden in den Farben Schwarz, Blau und Weiß angeboten und können ergänzend mit Schutzkappen in offener (CO) und geschlossener (CC) Ausführung sowie mit Rückendichtungen (BS) geliefert werden.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· FDA-zugelassen
· Schutzkappen in offener (CO) und geschlossener (CC) Ausführung sowie Rückendichtungen (BS) separat bestellbar
· Abweichende Ausführungen auf Anfrage

Innen- und Außenring (Spannlager)
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Sphärischer Außenring mit Schmierbohrung
· Innenring wird durch zwei um 120° versetzte Gewindestifte auf der Welle befestigt
· Weitere Ausführungen auf Anfrage

Wälzkörper (Spannlager)
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf

Dichtungen / Deckscheiben (Spannlager)
· Mit schleifender Dichtung (KRR)
· Dichtlippe radial vorgespannt
· Dichtungen werden aus stahlblechverstärktem NBR und Vorsatzscheiben aus korrosionsbeständigem Stahl hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig (Spannlager)
· Aus korrosionsbeständigem Stahl
· Weitere Käfigausführungen auf Anfrage

Schmierstoff (Spannlager)
· In befetteter Ausführung lieferbar
· Über Schmiernippel nachschmierbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Gehäuse
· Aus glasfaserverstärktem PBTP-Kunststoff
· Mit Schmiernippel versehen
· In den Farben Schwarz, Blau und Weiß erhältlich
· Radial (statisch) bis max. CG und axial bis max. 0,25 x CG belastbar


Anwendungsbeispiele
· Lebensmitteltechnik
· Verpackungsmaschinen

Produkte filtern

Bezeichnung
Abmessungen [mm]
Innendurchmesser [mm]
d
Von 20 mm bis 50 mm
Länge [mm]
A
Von 65 mm bis 115 mm
Höhe [mm]
C
Von 11.4 mm bis 21 mm
Höhe
H
Von 114 bis 197
Bohrungdurchmesser [mm]
K
Von 11 mm bis 17 mm
Länge [mm]
L
Von 31 mm bis 51.6 mm
Bohrabstand [mm]
M
Von 90 mm bis 144 mm
Länge [mm]
T
Von 26.5 mm bis 37.5 mm
Gesamtlänge [mm]
U
Von 33.7 mm bis 51.7 mm
Außendurchmesser [mm]
D
Von 43 mm bis 75 mm
Durchmesser [mm]
R
Von 50 mm bis 84 mm
Gesamtlänge [mm]
S
Von 46 mm bis 72 mm
Tragzahlen
Tragzahlen [N]
Gehäuse C
Von 8500 N bis 14500 N
Tragzahlen [N]
Tragzahlen [N]
dyn. C
Von 12300 N bis 32500 N
Statische Tragzahl [N]
C0(N)
Von 6300 N bis 19800 N
Spannlager und Gehäuseeinheiten rostfrei, Zweiloch Flanschlager Gehäuseeinheit, RCJTY Zweiloch-Flanschlager, rostfrei Spannlager und Gehäuseeinheiten rostfrei, Zweiloch Flanschlager Gehäuseeinheit, RCJTY Zweiloch-Flanschlager, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns

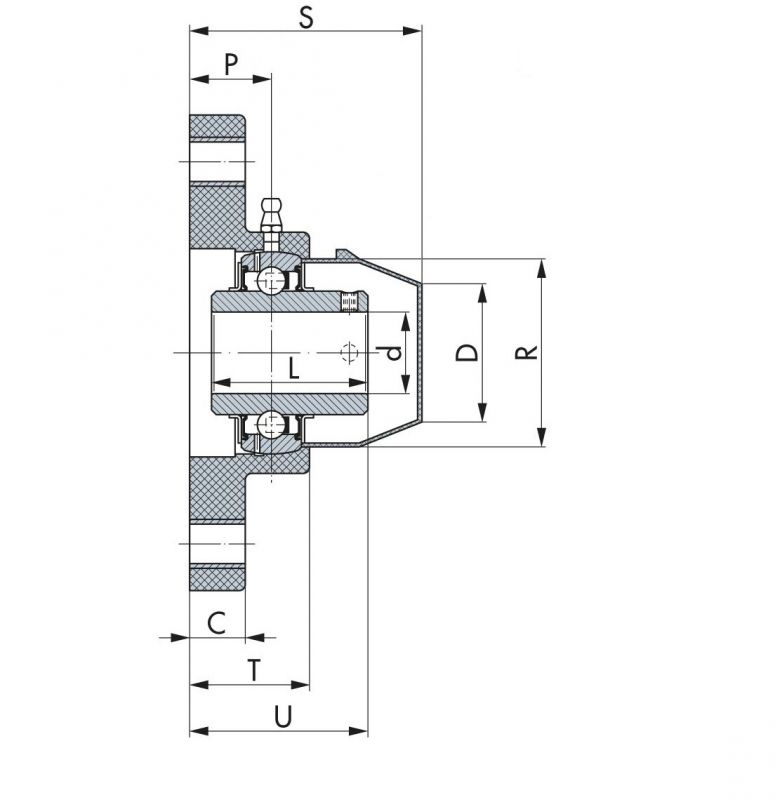

Bezeichnung
Abmessungen [mm]
Tragzahlen
Tragzahlen [N]
d Innendurchmesser [mm]
A Länge [mm]
C Höhe [mm]
H Höhe
K Bohrungdurchmesser [mm]
L Länge [mm]
M Bohrabstand [mm]
T Länge [mm]
U Gesamtlänge [mm]
D Außendurchmesser [mm]
R Durchmesser [mm]
S Gesamtlänge [mm]
Gehäuse C Tragzahlen [N]
dyn. C Tragzahlen [N]
C0(N) Statische Tragzahl [N]
RCJTY 20 TN VA
20
65
11.4
114
11
31
90
26.5
33.7
43
50
46
8500
12300
6300
RCJTY 25 TN VA
25
70
13.5
130
11
34
99
29.1
36.7
48
55
51
13800
14000
7800
RCJTY 30 TN VA
30
80
13.3
148
11
38.1
117
30.5
41.2
54
64
57
13300
19500
11300
RCJTY 35 TN VA
35
90
16.1
163
13
42.9
130
32.8
43.4
62
74
62
13900
25500
15300
RCJTY 40 TN VA
40
100
20
175
14
49.2
144
37.5
51.7
70
84
72
14000
32500
19800
RCJTY 50 TN VA
50
115
21
197
17
51.6
144
37.5
51.7
75
84
72
14500
30200
18600
