Miniatur-Laufrollen
Miniatur-Laufrollen einreihig

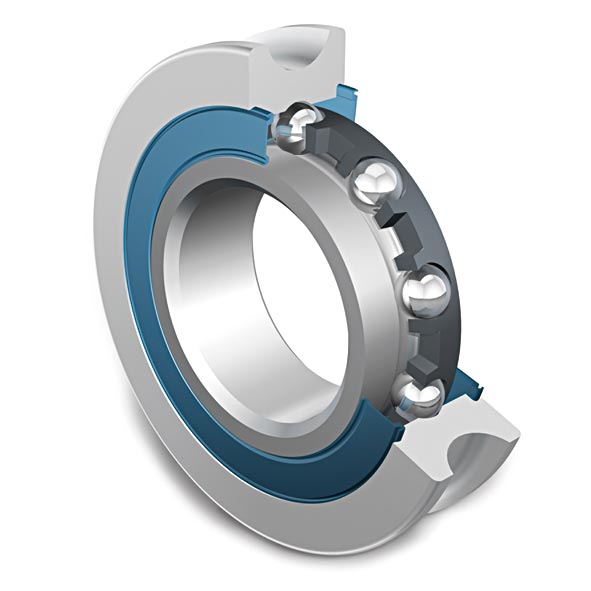

Einreihige Miniatur-Laufrollen der Reihe LR 6… entsprechen in ihrem Aufbau einem einreihigen Rillenkugellager, jedoch mit verstärktem, balligen Außenring und können sowohl radiale als auch axiale Kräfte aus beiden Richtungen aufnehmen.
Des Weiteren kann diese Lagerbauform dazu beitragen, die Gefahr von Kantenspannungen, die durch Fluchtungsfehler entstehen können, zu minimieren.
Bei normalem Einsatz des Lagers als Laufrolle (Ablauf auf der Ebene oder Kurvenscheibe) sind die Tragzahlen Crw bzw. C0rw einzusetzen. Sie wurden unter Berücksichtigung der bei Belastung auftretenden Biegebeanspruchung des Außenringes und der als Folge der elastischen Verformung veränderten Lastverteilung im Lager ermittelt.
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Lagerluft CN
· Abweichende Ausführungen auf Anfrage
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Ballige Außenring-Mantelfläche
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf
Dichtungen / Deckscheiben
· In offener Ausführung und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· Aus glasfaserverstärktem Kunststoff
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
Anwendungsbeispiele
· Herzdruckmassagegerät
· Semiconductor-Industrie
· Transportbänder
· Zahnriemenführung
Miniatur-Laufrollen zweireihig
Zweireihige Miniatur-Laufrollen der Reihe LR 6… entsprechen in ihrem Aufbau einem zweireihigen Kugellagerr, jedoch mit verstärktem, balligem Außenring und können sowohl radiale als auch axiale Kräfte aus beiden Richtungen aufnehmen.
Des Weiteren kann diese Lagerbauform dazu beitragen die Gefahr von Kantenspannungen, die durch Fluchtungsfehler entstehen können, zu minimieren.
Bei normalem Einsatz des Lagers als Laufrolle (Ablauf auf der Ebene oder Kurvenscheibe) sind die Tragzahlen Crw bzw. C0rw einzusetzen. Sie wurden unter Berücksichtigung der bei Belastung auftretenden Biegebeanspruchung des Außenringes und der als Folge der elastischen Verformung veränderten Lastverteilung im Lager ermittelt.
Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!
Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Lagerluft CN
· Abweichende Ausführungen auf Anfrage
Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Ballige Außenring-Mantelfläche
Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf
Dichtungen / Deckscheiben
· In offener Ausführung und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage
Käfig
· Aus glasfaserverstärktem Kunststoff
Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar
