Miniatur-Profillaufrollen zweireihig

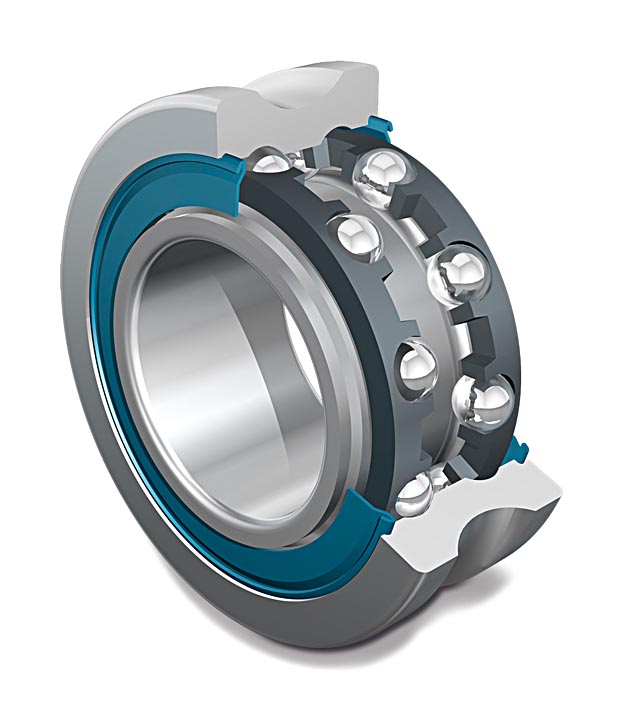

Zweireihige Miniatur-Profillaufrollen der Reihe LFR 50/… sind zweireihige Schrägkugellager, die radiale und beidseitig axiale Kräfte aufnehmen und vorzugsweise als Laufrolle in Verbindung mit einer Welle oder einer kreisförmiger Gegenlauffläche eingesetzt werden.

Durch den als gotischen Bogen profilierten Außenring ergibt sich eine 2-Punkt-Auflage in der Kontaktzone.
Auf Anfrage können auch gehärtete und geschliffene Wellen bzw. Tragschienen angeboten werden.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620

Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Außenring ist als gotischer Bogen profiliert

Wälzkörper
· Präzisionskugeln aus durchgehärteten Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf

Dichtungen / Deckscheiben
· In offener Ausführung oder mit nichtschleifender Deckscheibe (2Z)
· Deckscheiben werden aus Stahlblech hergestellt

Käfig
· Aus glasfaserverstärktem Kunststoff

Schmierstoff
· In befetteter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Produkte filtern

Bezeichnung
Abmessungen [mm]
Innendurchmesser [mm]
d
Von 5 mm bis 8 mm
Außendurchmesser [mm]
D
Von 17 mm bis 24 mm
Außendurchmesser [mm]
D1
Von 27 mm bis 34 mm
Breite [mm]
B
Von 7 mm bis 11 mm
Breite Innenring [mm]
L
Von 8 mm bis 11 mm
Radius [mm]
rs (min)
Von 0.2 mm bis 0.3 mm
Tragzahlen [N]
Tragzahlen [N]
dyn. Crw
Von 1610 N bis 4100 N
Tragzahlen [N]
stat. C0w
Von 890 N bis 2280 N
Tragzahlen [N]
F0r zul
Von 1780 N bis 4560 N
Wälzlager Chromstahl, Miniatur-Profillaufrollen, zweireihig

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Tragzahlen [N]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
D1 Außendurchmesser [mm]
B Breite [mm]
L Breite Innenring [mm]
L1 Profildurchmesser [mm]
rs (min) Radius [mm]
dyn. Crw Tragzahlen [N]
stat. C0w Tragzahlen [N]
Fr zul Tragzahlen [N]
F0r zul Tragzahlen [N]
LFR 50/5 2Z
5
17
27
7
8
6
0.2
1610
890
1300
1780
LFR 50/8 2Z
8
24
34
11
11
6
0.3
4100
2280
1300
4560
