Miniatur-Schrägkugellager zweireihig

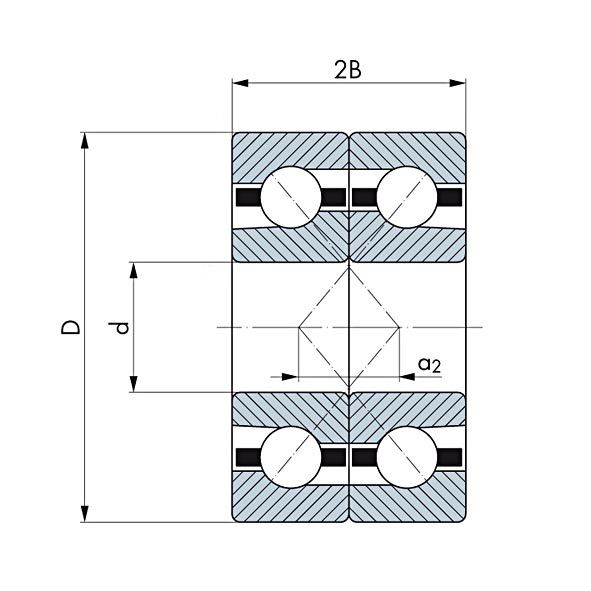

Zweireihige Miniatur-Schrägkugellager (Kugellager mit einem Bohrungsdurchmesser < 10 mm werden der Gruppe „Miniaturlager“ zugeordnet) der Reihe 30/… entsprechen in ihrem Aufbau zwei einreihigen Schrägkugellagern in O-Anordnung, weisen jedoch einen geringeren axialen Platzbedarf auf.
Sie nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen sowie Kippmomente auf und stellen eine relativ starre Lagerung dar.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein:
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C3 und Sonderlagerluft möglich
· Druckwinkel: 25° (bei vereinzelten Lagergrößen ggf. abweichend)

Innen- und Außenring:
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebsebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper:
· Präzisionskugeln aus durchgehärteten Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben:

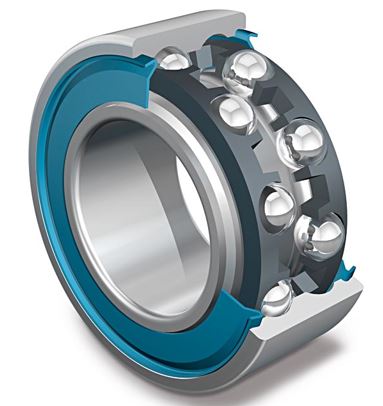

· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten auf Anfrage

Käfig:
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigwerkstoffe auf Anfrage

Schmierstoff:
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Antriebe
· Bestückungsautomation
· Luft- & Raumfahrttechnik
· Messtechnik
· Robotikautomation

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 7 bis 11
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 5 bis 8
Abmessungen [mm]
Innendurchmesser [mm] d
Von 5 mm bis 8 mm
Außendurchmesser [mm] D
Von 14 mm bis 22 mm
Breite [mm] B
Von 7 mm bis 11 mm
Druckwinkel [°]
Tragzahlen [N]
Tragzahlen [N] dyn. Cr
Von 1888 N bis 5400 N
Tragzahlen [N] stat. C0r
Von 925 N bis 2600 N
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Von 14200 1/min bis 41000 1/min
Wälzlager Chromstahl, Miniatur-Schrägkugellager, zweireihig Wälzlager Chromstahl, Miniatur-Schrägkugellager, zweireihig

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Druckwinkel [°]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
rs (min) Radius [mm]
a Druckwinkel [°]
Fett Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
Gewicht [g]
30/5 2RS
5
14
7
0.2
25
22000
1888
925
5
30/5 2Z
5
14
7
0.2
25
41000
1888
925
5
30/6 2RS
6
17
9
0.3
25
14800
3240
1410
10
30/6 2Z
6
17
9
0.3
25
22500
3240
1410
10
30/7 2RS
7
19
10
0.3
25
14800
3288
1476
12
30/7 2Z
7
19
10
0.3
25
21000
3288
1476
12
30/8 2RS
8
22
11
0.3
25
14200
5400
2600
20
30/8 2Z
8
22
11
0.3
25
20000
5400
2600
20
