Brennofenlager

Rillenkugellager der Reihen OL 60…, OL 62… und OL 63… können dank einer besonderen Wärmebehandlung, einer Manganphosphat-Beschichtung und spezieller Schmierstoffe in Hochtemperaturanwendungen bis 350 °C eingesetzt werden.

Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist jedoch nur für niedrige Drehzahlen geeignet.

Bei den Rillenkugellager als Brennofenlager liegt die Lagerluft i.d.R. im Bereich von C4 - C5 um Wärmeausdehnungen auszugleichen.

Es werden zwei Temperaturklassen unterschieden:
· Bei Betriebstemperaturen bis 270 °C wird ein Hochtemperaturfett verwendet.
· Bei Betriebstemperaturen von 270 °C bis 350 °C kommt ein MoS2 Schmierstoff zum Einsatz.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN
· Höhere Genauigkeitsklassen auf Anfrage
· Lagerluft i.d.R. C4 bis C5 zum Ausgleich von Wärmeausdehnungen
· Sonderlagerluft auf Anfrage

Innen- und Außenring
· Wärmebehandelter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Manganphosphat-Beschichtung für erhöhten Korrosionsschutz, gute Haftung der Schmierstoffe und optimierte Laufeigenschaften

Wälzkörper
· Präzisionskugeln aus wärmebehandelter Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf

Dichtungen / Deckscheiben

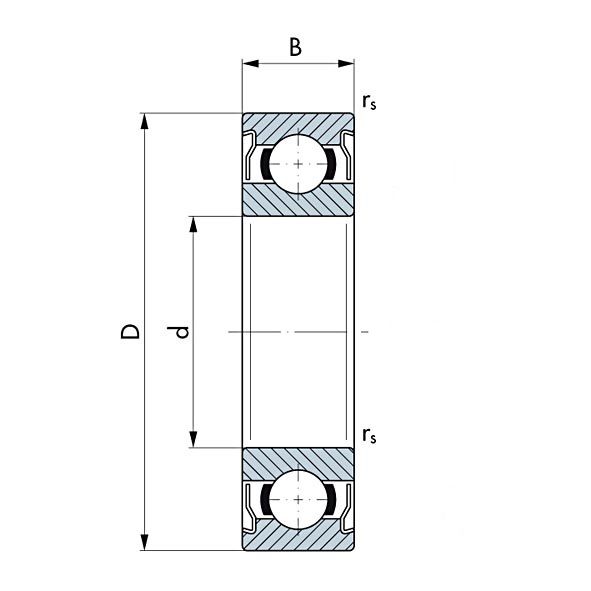

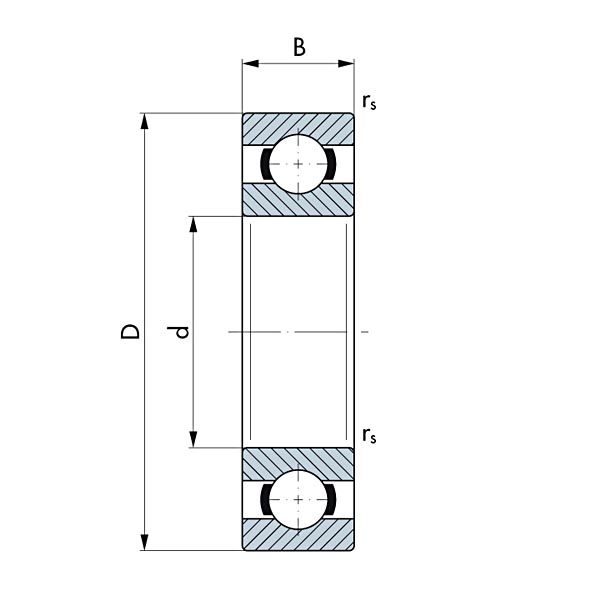

· In offener Ausführung oder mit nichtschleifender Deckscheibe (2Z)
· Deckscheiben werden aus Stahlblech hergestellt

Käfig
· Stahlblechkäfig
· Weitere Käfigausführungen auf Anfrage

Schmierstoff
· Bis 270 °C Betriebstemperatur: Hochtemperaturfett
· 270 °C bis 350 °C Betriebstemperatur: MoS2 Schmierstoff


Anwendungsbeispiele
· Härteöfen
· Tunnelöfen (Durchlauföfen)

Produkte filtern

Bezeichnung
Abmessungen [mm]
Innendurchmesser [mm]
d
Von 10 mm bis 35 mm
Außendurchmesser [mm]
D
Von 26 mm bis 80 mm
Breite [mm]
B
Von 8 mm bis 21 mm
Radius [mm]
rs (min)
Von 0.3 mm bis 1.5 mm
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Fett
Von 90 1/min bis 250 1/min
Tragzahlen [N]
Tragzahlen [N]
stat. C0r
Von 1960 N bis 19000 N
Gewicht [g]
Gewicht [g]
Von 19 g bis 471 g
Wälzlager Chromstahl, Rillenkugellager, einreihig, Brennofenlager Wälzlager Chromstahl, Rillenkugellager, einreihig, Brennofenlager

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
rs (min) Radius [mm]
Fett Grenzdrehzahl [1/min]
stat. C0r Tragzahlen [N]
Gewicht [g]
OL 6000
10
26
8
0.3
250
1960
19
OL 6000 2Z
10
26
8
0.3
250
1960
19
OL 6001
12
28
8
0.3
220
2360
20
OL 6001 2Z
12
28
8
0.3
220
2360
20
OL 6002
15
32
9
0.3
190
2850
31
OL 6002 2Z
15
32
9
0.3
190
2850
31
OL 6003
17
35
10
0.3
170
3250
38
OL 6003 2Z
17
35
10
0.3
170
3250
38
OL 6004
20
42
12
0.6
150
5000
68
OL 6004 2Z
20
42
12
0.6
150
5000
68
OL 6005
25
47
12
0.6
130
5850
80
OL 6005 2Z
25
47
12
0.6
130
5850
80
OL 6006
30
55
13
1
120
8000
122
OL 6006 2Z
30
55
13
1
120
8000
122
OL 6007
35
62
14
1
100
10400
157
OL 6200
10
30
9
0.6
230
2600
31
OL 6200 2Z
10
30
9
0.6
230
2600
31
OL 6201
12
32
10
0.6
200
3100
37
OL 6201 2Z
12
32
10
0.6
200
3100
37
OL 6202
15
35
11
0.6
180
3750
43
OL 6202 2Z
15
35
11
0.6
180
3750
43
OL 6203
17
40
12
0.6
160
4750
65
OL 6203 2Z
17
40
12
0.6
160
4750
65
OL 6204
20
47
14
1
140
6550
105
OL 6204 2Z
20
47
14
1
140
6550
105
OL 6205
25
52
15
1
130
7800
128
OL 6205 2Z
25
52
15
1
130
7800
128
OL 6206
30
62
16
1
110
11200
195
OL 6206 2Z
30
62
16
1
110
11200
195
OL 6207
35
72
17
1.1
90
15300
291
OL 6207 2Z
35
72
17
1.1
90
15300
291
OL 6300
10
35
11
0.6
200
3450
55
OL 6300 2Z
10
35
11
0.6
200
3450
55
OL 6301
12
37
12
1
190
4150
62
OL 6301 2Z
12
37
12
1
190
4150
62
OL 6302
15
42
13
1
170
5400
88
OL 6302 2Z
15
42
13
1
170
5400
88
OL 6303
17
47
14
1
150
6550
114
OL 6303 2Z
17
47
14
1
150
6550
114
OL 6304
20
52
15
1.1
140
7800
151
OL 6304 2Z
20
52
15
1.1
140
7800
151
OL 6305
25
62
17
1.1
120
11400
234
OL 6305 2Z
25
62
17
1.1
120
11400
234
OL 6306
30
72
19
1.1
100
16300
355
OL 6306 2Z
30
72
19
1.1
100
16300
355
OL 6307
35
80
21
1.5
90
19000
471
OL 6307 2Z
35
80
21
1.5
90
19000
471
