Rillenkugellager zur Kompensation unterschiedlicher Wärmeausdehnung

Rillenkugellager der Reihe WAL 6… werden eingesetzt, um unterschiedliche Ausdehnungen von Lager und Gehäuse auszugleichen.

Diese Lagervariante hat die gleichen Grenzabmessungen wie Standard-Radialrillenkugellager, mit der Ausnahme, dass ein Hochpolymermaterial (PA) mit einem großen Wärmeausdehnungskoeffizienten entlang des äußeren Umfangs des Außenringes eingebracht ist.

Zwischen den gefügten Flächen der Polyamid-Ringe und dem Gehäuse wird eine gute Passung mit beständiger Leistung über einen weiten Temperaturbereich erreicht und bei erhöhten Temperaturen wird ein durch Umfangslast auftretendes Wandern/Mitdrehen des Außenrings im Gehäuse verhindert.

Wärmeausgleichslager nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sind aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich

Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebsebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Polyamid-Ringe entlang dem äußeren Umfang des Außenringes um unterschiedliche Ausdehnungen von Lager und Gehäuse auszugleichen
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Polyamid-Ringe
· Werden aus Hochpolymermaterial (PA) hergestellt und entlang des äußeren Umfangs des Außenringes eingebracht
· Gleichen unterschiedliche Ausdehnungen von Lager und Gehäuse aus
· Verhinderern Wandern/Mitdrehen des Außenringes im Gehäuse
· Gebrauchstemperatur: -20 °C bis +110 °C
· Gehäusebohrung sollte mit einer Schlupffase von 15 ° bis 30 ° versehen werden, um eine Beschädigung der Polyamid-Ringe zu vermeiden
· Eine Gehäuse-Bohrungstoleranz von G6 oder G7 wird empfohlen

Wälzkörper
· Präzisionskugeln aus durchgehärteten Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage

Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Elektromotoren
· Kompressoren
· Pumpen

Produkte filtern

Bezeichnung
Suchwort

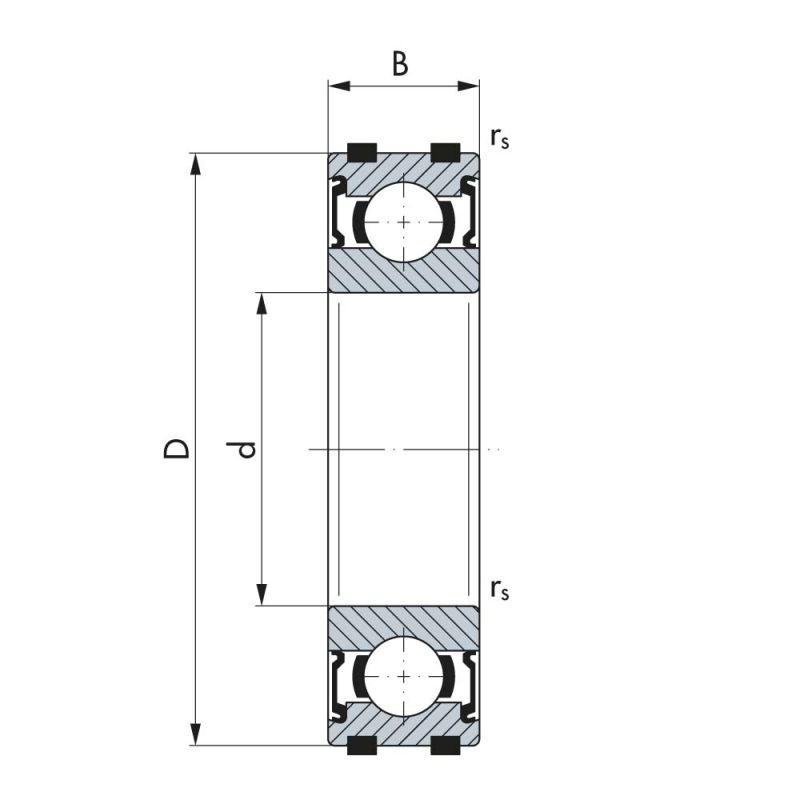

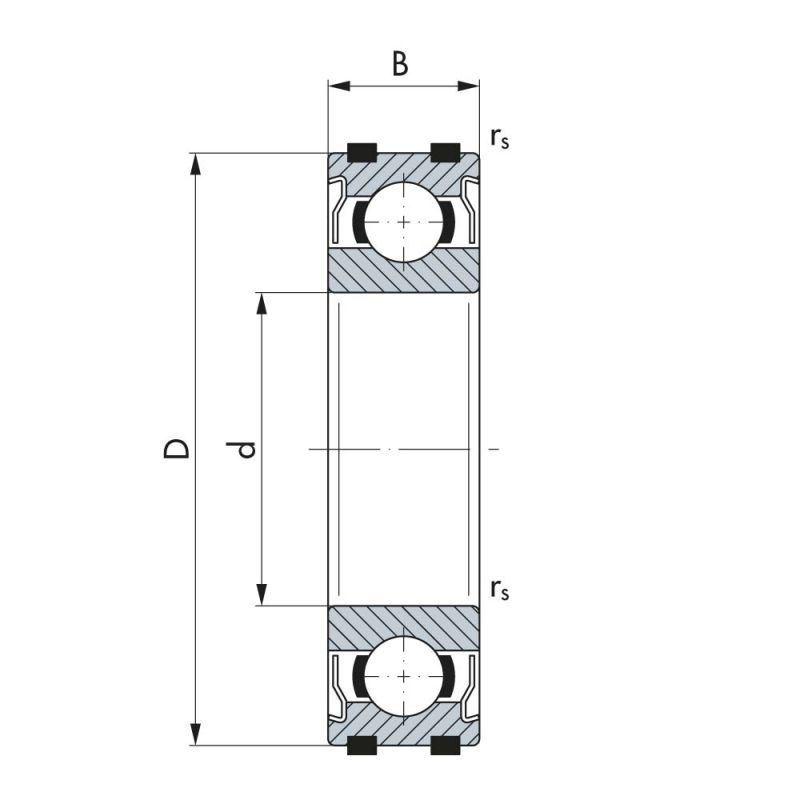

Abmessungen [mm]
Innendurchmesser [mm]
d
Von 7 mm bis 25 mm
Außendurchmesser [mm]
D
Von 19 mm bis 52 mm
Breite [mm]
B
Von 5 mm bis 15 mm
Radius [mm]
rs (min)
Von 0.3 mm bis 1 mm
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Fett
Von 8500 1/min bis 38000 1/min
Grenzdrehzahl [1/min]
Öl
Von 18000 1/min bis 32000 1/min
Tragzahlen [N]
Tragzahlen [N]
dyn. Cr
Von 2220 N bis 14000 N
Tragzahlen [N]
stat. C0r
Von 990 N bis 7800 N
Gewicht [g]
Gewicht [g]
Von 8 g bis 130 g
Wälzlager Chromstahl, Rillenkugellager, einreihig, Wärmeausgleich Wälzlager Chromstahl, Rillenkugellager, einreihig, Wärmeausgleich Wälzlager Chromstahl, Rillenkugellager, einreihig, Wärmeausgleich

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an
