Axialrillenkugellager - rostfrei

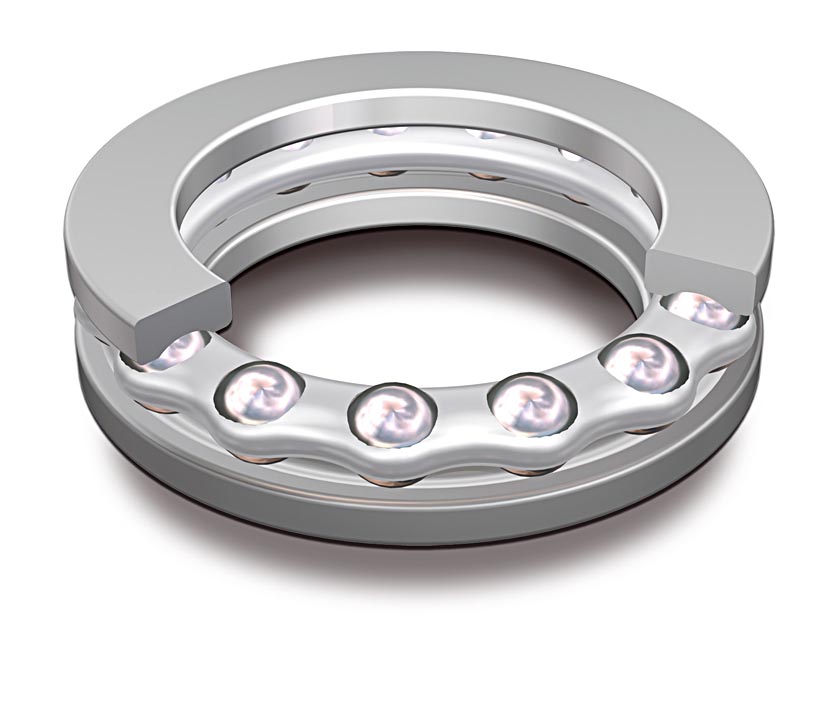

Rostfreie Axialrillenkugellager der Reihen 511...VA und 512...VA bestehen aus einer Wellenscheibe, einer Gehäusescheibe (jeweils mit einer Laufbahn) und dem von einem Käfig gehaltenen Kugelsatz.

Für die einzelnen Lagerkomponenten kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet, weshalb diese Lager in unterschiedlichen Einsatzgebieten Anwendung finden, bei denen die Gefahr von Korrosionsbildung besteht.

Rostfreie Axialrillenkugellager können hohe Axialkräfte in einer Richtung aufnehmen, radiale Belastungen sowie Winkelfehler bzw. Schiefstellungen zwischen dem Gehäuse und der Welle sind jedoch unzulässig.

Bei dieser Bauform handelt es sich um eine nicht selbsthaltende Lagervariante, welche den Vorteil bietet, dass Kugelkranz sowie Wellen- und Gehäusescheibe getrennt voneinander montiert werden können

Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager Chromstahl.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein:
· Toleranzen nach DIN 711, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage

Innen- und Außenring
· Aus korrosionsbeständigem Stahl
· Weitere Ausführungen auf Anfrage

Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung lieferbar

Käfig
· Aus korrosionsbeständigem Stahl


Anwendungsbeispiele
· Pumpen
· Gebläse
· Spannwerkzeuge

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 9 bis 20
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 10 bis 45
Abmessungen [mm]
Innendurchmesser [mm] d
Von 10 mm bis 45 mm
Außendurchmesser [mm] D
Von 24 mm bis 73 mm
Höhe H
Von 9 bis 20
Tragzahlen [N]
Tragzahlen [N] dyn. Ca
Von 8500 N bis 47500 N
Tragzahlen [N] stat. C0a
Von 11200 N bis 105000 N
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Von 3500 1/min bis 13100 1/min
Wälzlager rostfrei, Axialrillenkugellager, einseitig wirkend, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
H Höhe
d1 Innendurchmesser [mm]
D1 Außendurchmesser [mm]
rs (min) Radius [mm]
Öl Grenzdrehzahl [1/min]
dyn. Ca Tragzahlen [N]
stat. C0a Tragzahlen [N]
Gewicht [g]
51100 VA
10
24
9
11
24
0.3
12700
8500
11200
21
51101 VA
12
26
9
13
26
0.3
13100
8755
12320
23
51102 VA
15
28
9
16
28
0.3
8500
9360
11200
24
51103 VA
17
30
9
18
30
0.3
11000
9180
14560
26
51104 VA
20
35
10
21
35
0.3
9500
12070
19760
40
51105 VA
25
42
11
26
42
0.3
9000
16660
29600
60
51106 VA
30
47
11
32
47
0.3
8000
17340
33600
69
51209 VA
45
73
20
47
1
3500
47500
105000
320
