Miniatur-Rillenkugellager mit Flansch - rostfrei

Rostfreie Miniatur-Rillenkugellagern mit Flansch am Außenring (Kugellager mit einem Bohrungsdurchmesser < 10 mm werden der Gruppe „Miniaturlager“ zugeordnet) finden in unterschiedlichen Einsatzgebieten Anwendung, wo die Gefahr von Korrosionsbildung besteht.

Für die Ringe, Wälzkörper, Käfige und Deckscheiben kommt ein nichtrostender Stahl zum Einsatz, welchen eine weitgehende Korrosionsbeständigkeit auszeichnet. Schleifende und nichtschleifende Dichtungen werden aus stahlblechverstärktem NBR hergestellt.

Miniatur-Rillenkugellagern mit Flansch am Außenring können raumsparend im Gehäuse axial festgelegt werden und bieten den Vorteil, dass keine Gehäuseschultern vorgesehen werden müssen und somit eine einfacherer Bearbeitung der Gehäusebohrung ermöglicht wird.

Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist angesichts der kleinen Abmessungen für sehr hohe Drehzahlen geeignet und kann aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig eingesetzt werden.

Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager Chromstahl.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft MC1 bis MC6 und Sonderlagerluft möglich
· Werden auch in zölligen Abmessungen angeboten (siehe hier)

Innen- und Außenring
· Aus korrosionsbeständigem Stahl
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Flansch am Außenring
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper
· Präzisionskugeln aus korrosionsbeständigem Stahl für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus korrosionsbeständigem Stahl und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage

Käfig
· Entsprechend der Anforderungen aus korrosionsbeständigem Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, Torlon) auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Anwendungsbeispiele
· Elektromotoren
· Galvanometer
· Lebensmitteltechnik
· Medizin- und Dentaltechnik
· Messtechnik

Produkte filtern

Bezeichnung
Suchwort
Abmessungen [mm]
Innendurchmesser [mm]
d
Von 1 mm bis 9 mm
Außendurchmesser [mm]
D
Von 3 mm bis 24 mm
Breite [mm]
B
Von 1 mm bis 7 mm
Flanschdurchmesser [mm]
Df
Von 3.8 mm bis 27 mm
Flanschbreite [mm]
Bf
Von 0.3 mm bis 1.5 mm
Radius [mm]
rs (min)
Von 0.05 mm bis 0.3 mm
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Fett
Von 21000 1/min bis 100000 1/min
Grenzdrehzahl [1/min]
Öl
Von 37000 1/min bis 150000 1/min
Tragzahlen [N]
Tragzahlen [N]
dyn. Cr
Von 90 N bis 3470 N
Tragzahlen [N]
stat. C0r
Von 30 N bis 1431 N
Sonstige Filter
Faktor zur Berechnung der stat. Tragzahl
f0
Von 11.2 bis 15.9
Gewicht [g]
Gewicht [g]
Von 0.04 g bis 17.4 g
Wälzlager rostfrei, Miniatur-Rillenkugellager, einreihig, mit Flansch, rostfrei Wälzlager rostfrei, Miniatur-Rillenkugellager, einreihig, mit Flansch, rostfrei Wälzlager rostfrei, Miniatur-Rillenkugellager, einreihig, mit Flansch, rostfrei

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns

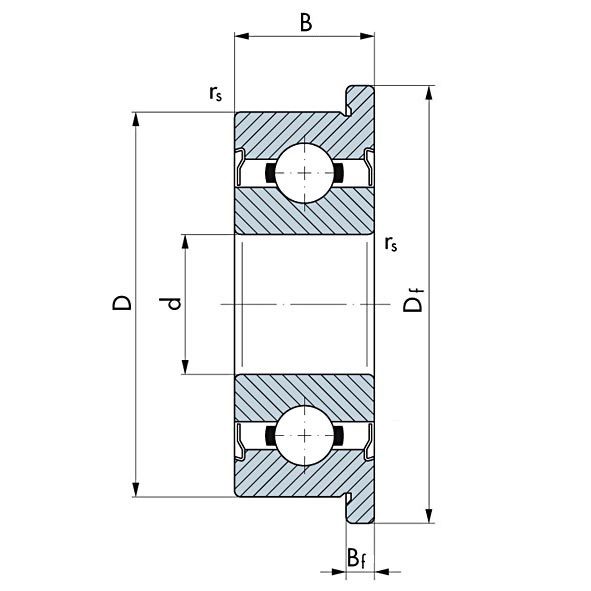

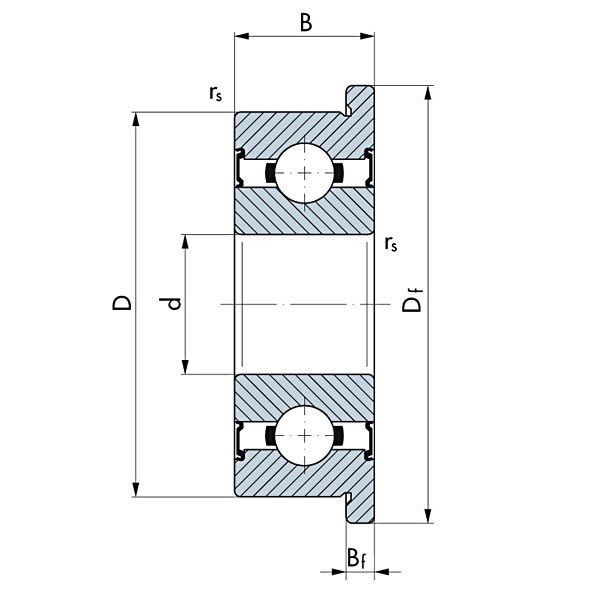

Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
Df Flanschdurchmesser [mm]
Bf Flanschbreite [mm]
rs (min) Radius [mm]
Fett Grenzdrehzahl [1/min]
Öl Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
f0 Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
F 601 X 2Z VA
1.5
6
3
7.5
0.8
0.15
75000
310
100
11.2
0.5
F 601 X VA
1.5
6
2.5
7.5
0.6
0.15
90000
300
96
11.2
0.38
F 602 2Z VA
2
7
3.5
8.5
0.9
0.15
60000
353
124
12.36
0.73
F 602 X 2Z VA
2.5
8
4
9.5
0.9
0.15
60000
510
180
11.6
0.99
F 602 X VA
2.5
8
2.8
9.5
0.7
0.15
71000
510
180
11.6
0.72
F 603 2Z VA
3
9
5
10.5
1
0.15
56000
530
190
12.4
1.61
F 603 VA
3
9
3
10.5
0.7
0.15
67000
528
187
12.4
0.96
F 604 2Z VA
4
12
4
13.5
1
0.2
48000
900
360
12.8
2.57
F 604 VA
4
12
4
13.5
1
0.2
56000
900
360
12.8
2.42
F 605 2Z VA
5
14
5
16
1
0.2
40000
1230
510
12.8
4.12
F 605 VA
5
14
5
16
1
0.2
50000
1230
510
12.8
3.83
F 606 2RS VA
6
17
6
19
1.2
0.3
31000
2110
850
11.5
7.42
F 606 2Z VA
6
17
6
19
1.2
0.3
38000
2110
850
11.5
7.42
F 606 VA
6
17
6
19
1.2
0.3
45000
2109
846
11.52
6.47
F 607 2RS VA
7
19
6
22
1.5
0.3
28000
2190
910
12.3
9.37
F 607 2RU VA
7
19
6
22
1.5
0.3
36000
2190
910
12.3
9.37
F 607 2Z VA
7
19
6
22
1.5
0.3
36000
2190
910
12.3
9.37
F 607 VA
7
19
6
22
1.5
0.3
43000
2186
905
12.32
8.93
F 608 2RS VA
8
22
7
25
1.5
0.3
23000
3050
1370
12.4
14.2
F 608 2Z VA
8
22
7
25
1.5
0.3
34000
3050
1370
12.4
14.2
F 608 VA
8
22
7
25
1.5
0.3
40000
3048
1367
12.4
13.1
F 609 2RS VA
9
24
7
27
1.5
0.3
21000
3101
1431
12.98
17.4
F 609 2Z VA
9
24
7
27
1.5
0.3
32000
3101
1431
12.98
17.4
F 609 VA
9
24
7
27
1.5
0.3
38000
3101
1431
12.98
16.1
F 623 2Z VA
3
10
4
11.5
1
0.15
50000
600
230
12.9
1.85
F 623 VA
3
10
4
11.5
1
0.15
60000
600
230
12.9
1.65
F 624 2RS VA
4
13
5
15
1
0.2
28800
1200
490
12.1
3.54
F 624 2Z VA
4
13
5
15
1
0.2
40000
1200
490
12.1
3.54
F 624 VA
4
13
5
15
1
0.2
48000
1200
490
12.1
3.44
F 625 2RS VA
5
16
5
18
1
0.3
33000
1610
670
12.4
5.52
F 625 2RU VA
5
16
5
18
1
0.3
36000
1610
670
12.4
5.52
F 625 2Z VA
5
16
5
18
1
0.3
36000
1610
670
12.4
5.52
F 625 VA
5
16
5
18
1
0.3
43000
1604
669
12.4
5.37
F 626 2RS VA
6
19
6
22
1.5
0.3
28000
2161
889
12.1
9.78
F 626 2RU VA
6
19
6
22
1.5
0.3
32000
2161
889
12.1
9.78
F 626 2Z VA
6
19
6
22
1.5
0.3
32000
2170
890
12.1
9.78
F 626 VA
6
19
6
22
1.5
0.3
40000
2161
889
12.1
9.25
F 627 2RS VA
7
22
7
25
1.5
0.3
23000
3022
1347
12.22
14.4
F 627 2Z VA
7
22
7
25
1.5
0.3
30000
3030
1350
12.2
14.4
F 627 VA
7
22
7
25
1.5
0.3
37000
3470
1350
12.2
14.4
F 634 2RS VA
4
16
5
18
1
0.3
36000
1238
517
13.04
5.86
F 634 2Z VA
4
16
5
18
1
0.3
36000
1240
520
13
5.86
F 634 VA
4
16
5
18
1
0.3
43000
1240
520
13
5.66
F 635 2RS VA
5
19
6
22
1.5
0.3
28000
2140
870
11.8
9.65
F 635 2Z VA
5
19
6
22
1.5
0.3
32000
2140
870
11.8
9.65
F 635 VA
5
19
6
22
1.5
0.3
40000
2138
864
11.76
9.26
F 681 VA
1
3
1
3.8
0.3
0.05
150000
90
30
11.6
0.04
F 681 X 2Z VA
1.5
4
2
5
0.6
0.05
100000
110
40
13.5
0.17
F 681 X VA
1.5
4
1.2
5
0.4
0.05
120000
110
40
13.5
0.12
F 682 2Z VA
2
5
2.3
6.1
0.6
0.08
85000
160
60
13.2
0.24
F 682 VA
2
5
1.5
6.1
0.5
0.08
100000
160
60
13.2
0.19
F 682 X 2Z VA
2.5
6
2.6
7.1
0.8
0.08
71000
200
80
14.2
0.42
F 682 X VA
2.5
6
1.8
7.1
0.5
0.08
80000
200
80
14.2
0.24
F 683 2Z VA
3
7
3
8.1
0.8
0.1
63000
290
120
14
0.53
F 683 VA
3
7
2
8.1
0.5
0.1
75000
290
120
14
0.37
F 684 2RS VA
4
9
4
10.3
1
0.1
37800
600
230
12.9
1.15
F 684 2Z VA
4
9
4
10.3
1
0.1
53000
600
230
12.9
1.15
F 684 VA
4
9
2.5
10.3
0.6
0.1
63000
600
230
12.9
0.74
F 685 2RS VA
5
11
5
12.5
1
0.15
39000
662
282
14.02
2.15
F 685 2Z VA
5
11
5
12.5
1
0.15
45000
670
290
14
2.15
F 685 VA
5
11
3
12.5
0.8
0.15
53000
670
290
14
1.33
F 686 2RS VA
6
13
5
15
1.1
0.15
35000
1010
440
13.7
3.06
F 686 2RU VA
6
13
5
15
1.1
0.15
40000
1001
437
13.68
3.06
F 686 2Z VA
6
13
5
15
1.1
0.15
40000
1010
440
13.7
3.06
F 686 VA
6
13
3.5
15
1
0.15
50000
1010
440
13.7
2.21
F 687 2RS VA
7
14
5
16
1.1
0.15
31000
1090
520
14.2
3.35
F 687 2Z VA
7
14
5
16
1.1
0.15
40000
1090
520
14.2
3.35
F 687 VA
7
14
3.5
16
1
0.15
50000
1090
520
14.2
2.4
F 688 2RS VA
8
16
5
18
1.1
0.2
27000
1170
600
14.8
4.51
F 688 2RS VA B6
8
16
6
18
1.3
0.2
27000
1170
600
14.8
5.43
F 688 2RU VA
8
16
5
18
1.1
0.2
36000
1170
600
14.8
4.51
F 688 2Z VA
8
16
5
18
1.1
0.2
40000
1170
600
14.8
4.51
F 688 2Z VA B6
8
16
6
18
1.3
0.2
36000
1170
600
14.8
5.43
F 688 VA
8
16
4
18
1
0.2
43000
1170
600
14.8
3.53
F 688 VA B6
8
16
6
18
1.3
0.2
43000
1170
600
14.8
5.43
F 689 2RS VA
9
17
5
19
1.1
0.2
24000
1240
670
15.1
4.87
F 689 2Z VA
9
17
5
19
1.1
0.2
36000
1240
670
15.1
4.87
F 689 VA
9
17
4
19
1
0.2
43000
1240
670
15.1
3.85
F 691 VA
1
4
1.6
5
0.5
0.1
120000
130
40
11.2
0.14
F 691 X 2Z VA
1.5
5
2.6
6.5
0.8
0.15
85000
230
70
11.4
0.33
F 691 X VA
1.5
5
2
6.5
0.6
0.15
100000
230
70
11.4
0.26
F 692 2Z VA
2
6
3
7.5
0.8
0.15
75000
310
110
11.6
0.45
F 692 VA
2
6
2.3
7.5
0.6
0.15
90000
310
110
11.6
0.35
F 692 X 2Z VA
2.5
7
3.5
8.5
0.9
0.15
63000
360
130
12.7
0.68
F 692 X VA
2.5
7
2.5
8.5
0.7
0.15
75000
360
130
12.7
0.5
F 693 2Z VA
3
8
4
9.5
0.9
0.15
60000
520
180
11.8
0.94
F 693 VA
3
8
3
9.5
0.7
0.15
67000
520
180
11.8
0.71
F 694 2RS VA
4
11
4
12.5
1
0.15
33600
890
350
12.4
1.97
F 694 2Z VA
4
11
4
12.5
1
0.15
48000
890
350
12.4
1.97
F 694 VA
4
11
4
12.5
1
0.15
56000
890
350
12.4
1.91
F 695 2RS VA
5
13
4
15
1
0.2
38000
997
430
13.44
2.73
F 695 2Z VA
5
13
4
15
1
0.2
43000
1000
430
13.4
2.73
F 695 VA
5
13
4
15
1
0.2
50000
1000
430
13.4
2.65
F 696 2RS VA
6
15
5
17
1.2
0.2
35000
1250
530
13.3
4.24
F 696 2Z VA
6
15
5
17
1.2
0.2
40000
1250
530
13.3
4.24
F 696 VA
6
15
5
17
1.2
0.2
45000
1250
530
13.3
4.04
F 697 2RS
7
17
5
19
1.2
0.3
36000
1490
720
14
5.79
F 697 2RS VA
7
17
5
19
1.2
0.3
36000
1490
720
14
5.79
F 697 2Z VA
7
17
5
19
1.2
0.3
36000
1490
720
14
5.79
F 697 VA
7
17
5
19
1.2
0.3
43000
1490
720
14
5.54
F 698 2RS VA
8
19
6
22
1.5
0.3
26000
2090
930
13.1
8.7
F 698 2RU VA
8
19
6
22
1.5
0.3
36000
2090
930
13.1
8.7
F 698 2Z VA
8
19
6
22
1.5
0.3
36000
2090
930
13.1
8.7
F 698 VA
8
19
6
22
1.5
0.3
43000
2082
924
13.1
8.25
F 699 2RS VA
9
20
6
23
1.5
0.3
21000
2294
1090
13.52
9.73
F 699 2Z VA
9
20
6
23
1.5
0.3
34000
2300
1090
13.5
9.73
F 699 VA
9
20
6
23
1.5
0.3
40000
2294
1090
13.52
9.57
MF 104 2Z VA
4
10
4
11.6
0.8
0.2
48000
660
270
13.3
1.5
MF 104 VA
4
10
3
11.2
0.6
0.2
56000
660
270
13.3
1.04
MF 105 2RS VA
5
10
4
11.6
0.8
0.15
40000
400
180
14.9
1.38
MF 105 2Z VA
5
10
4
11.6
0.8
0.15
50000
400
180
14.9
1.38
MF 105 VA
5
10
3
11.2
0.6
0.15
60000
397
171
14.9
1
MF 106 2Z VA
6
10
3
11.2
0.6
0.15
45000
460
220
15.2
0.79
MF 106 VA
6
10
2.5
11.2
0.6
0.15
53000
460
220
15.2
0.64
MF 115 2RS VA
5
11
4
12.6
0.8
0.15
39000
662
282
14.02
0.81
MF 115 2Z VA
5
11
4
12.6
0.8
0.15
45000
670
290
14
0.81
MF 117 2Z VA
7
11
3
12.2
0.6
0.15
43000
430
210
15.5
0.81
MF 117 VA
7
11
2.5
12.2
0.6
0.15
50000
430
210
15.5
0.69
MF 126 2Z VA
6
12
4
13.6
0.8
0.2
43000
670
300
14.5
1.86
MF 126 VA
6
12
3
13.2
0.6
0.2
50000
670
300
14.5
1.44
MF 128 2Z VA
8
12
3.5
13.6
0.8
0.15
40000
510
280
15.9
1.14
MF 128 VA
8
12
2.5
13.2
0.6
0.15
48000
510
280
15.9
0.81
MF 137 2Z VA
7
13
4
14.6
0.8
0.2
40000
510
280
15.9
2.17
MF 137 VA
7
13
4
14.6
0.8
0.2
48000
510
280
15.9
2.17
MF 148 2RS VA
8
14
4
15.6
0.8
0.2
28000
760
390
15.3
2.42
MF 148 2Z VA
8
14
4
15.6
0.8
0.2
38000
760
390
15.3
2.42
MF 148 VA
8
14
3.5
15.6
0.8
0.2
45000
760
390
15.3
2.13
MF 52 2Z VA
2
5
2.5
6.2
0.6
0.1
85000
160
60
13.2
0.25
MF 52 VA
2
5
2
6.2
0.6
0.1
100000
160
60
13.2
0.19
MF 62 VA
2
6
2.5
7.2
0.6
0.15
90000
310
110
11.6
0.34
MF 63 2Z VA
3
6
2.5
7.2
0.6
0.1
71000
200
80
14.5
0.34
MF 63 VA
3
6
2
7.2
0.6
0.1
80000
200
80
14.5
0.26
MF 72 2Z VA
2
7
3
8.2
0.6
0.15
63000
360
130
12.4
0.6
MF 74 2Z VA
4
7
2.5
8.2
0.6
0.1
60000
290
120
14.4
0.4
MF 74 VA
4
7
2
8.2
0.6
0.1
67000
290
120
14.4
0.3
MF 82 X VA
2.5
8
2.5
9.2
0.6
0.2
67000
509
174
11.56
0.6
MF 83 2Z VA
3
8
3
9.2
0.6
0.15
60000
370
140
13.5
0.65
MF 83 VA
3
8
2.5
9.2
0.6
0.15
67000
370
140
13.5
0.59
MF 84 2Z VA
4
8
3
9.2
0.6
0.1
56000
370
150
14
0.64
MF 84 VA
4
8
2
9.2
0.6
0.15
67000
370
150
14
0.47
MF 85 2Z VA
5
8
2.5
9.2
0.6
0.1
53000
210
100
15.8
0.42
MF 85 VA
5
8
2
9.2
0.6
0.1
63000
290
130
15.1
0.33
MF 93 2Z VA
3
9
4
10.6
0.8
0.2
56000
530
190
12.4
1.3
MF 93 VA
3
9
2.5
10.2
0.6
0.2
67000
530
190
12.4
0.83
MF 95
5
9
2.5
10.2
0.6
0.15
60000
400
170
14.7
0.62
MF 95 2Z VA
5
9
3
10.2
0.6
0.15
50000
400
170
14.7
0.66
MF 95 VA
5
9
2.5
10.2
0.6
0.15
60000
400
170
14.7
0.62
