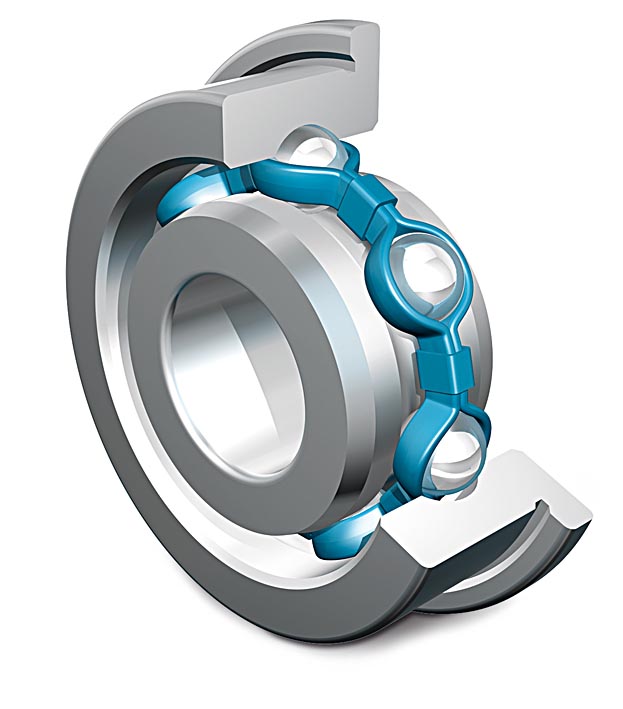

Miniatur-Rillenkugellager mit Flansch - zöllig

Einreihige Miniatur-Rillenkugellagern mit Flansch am Außenring in zölligen Abmessungen (Kugellager mit einem Bohrungsdurchmesser < 10 mm werden der Gruppe "Miniaturlager" zugeordnet) können raumsparend im Gehäuse axial festgelegt werden und bieten den Vorteil, dass keine Gehäuseschultern vorgesehen werden müssen und somit eine einfachere Bearbeitung der Gehäusebohrung ermöglicht wird.

Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist angesichts der kleinen Abmessungen für sehr hohe Drehzahlen geeignet und kann aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig eingesetzt werden.

Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft MC1 bis MC6 und Sonderlagerluft möglich
· Werden auch in metrischen Abmessungen angeboten (siehe hier)

Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Weitere Werkstoffe und Beschichtungen auf Anfrage
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Flansch am Außenring
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper
· Präzisionskugeln aus durchgehärteten Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage

Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, Torlon) auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Elektromotoren
· Industrie Joysticks
· Lebensmitteltechnik
· Medizin- und Dentaltechnik
· Prothesen

Produkte filtern

Bezeichnung
Abmessungen [mm]
Innendurchmesser [mm]
d
Von 1.191 mm bis 12.7 mm
Außendurchmesser [mm]
D
Von 3.967 mm bis 28.575 mm
Breite [mm]
B
Von 1.588 mm bis 7.938 mm
Flanschdurchmesser [mm]
Df
Von 5.156 mm bis 31.12 mm
Flanschbreite [mm]
Bf
Von 0.33 mm bis 1.607 mm
Radius [mm]
rs (min)
Von 0.1 mm bis 0.4 mm
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Fett
Von 27000 1/min bis 110000 1/min
Grenzdrehzahl [1/min]
Öl
Von 32000 1/min bis 130000 1/min
Tragzahlen [N]
Tragzahlen [N]
dyn. Cr
Von 110 N bis 5430 N
Tragzahlen [N]
stat. C0r
Von 35 N bis 2460 N
Sonstige Filter
Faktor zur Berechnung der stat. Tragzahl
f0
Von 11.1 bis 16
Gewicht [g]
Gewicht [g]
Von 0.12 g bis 25.6 g
Wälzlager Chromstahl, Miniatur-Rillenkugellager, einreihig, mit Flansch, zöllig Wälzlager Chromstahl, Miniatur-Rillenkugellager, einreihig, mit Flansch, zöllig Wälzlager Chromstahl, Miniatur-Rillenkugellager, einreihig, mit Flansch, zöllig

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]

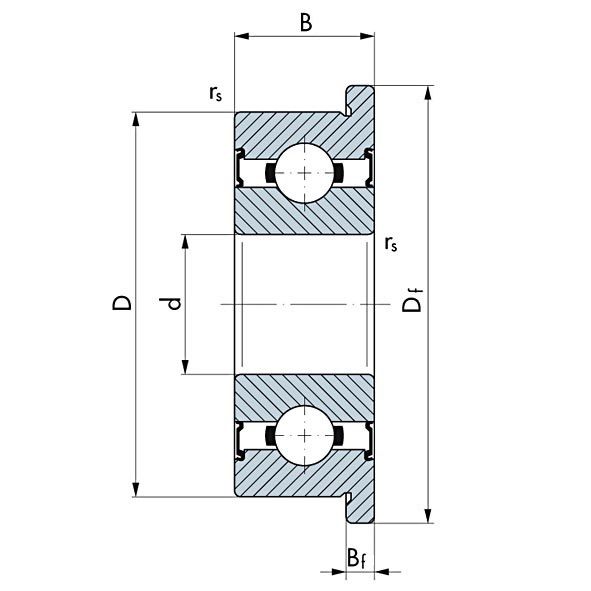

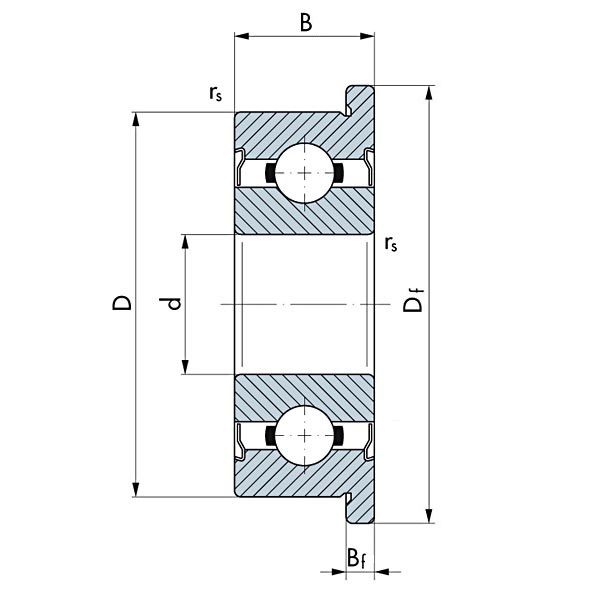

d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
Df Flanschdurchmesser [mm]
Bf Flanschbreite [mm]
rs (min) Radius [mm]
Fett Grenzdrehzahl [1/min]
Öl Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
f0 Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
FR 0
1.191
3.967
1.588
5.156
0.33
0.1
130000
110
35
13.1
0.12
FR 0 2Z
1.191
3.967
2.38
5.156
0.787
0.1
110000
120
40
13.1
0.2
FR 1
1.397
4.762
1.984
5.944
0.584
0.1
110000
240
70
11.1
0.19
FR 1 2Z
1.397
4.762
2.779
5.944
0.787
0.1
90000
250
70
11.1
0.25
FR 1-4
1.984
6.35
2.38
7.518
0.584
0.1
80000
290
100
13
0.46
FR 1-4 2Z
1.984
6.35
3.571
7.518
0.787
0.1
67000
300
100
13
0.61
FR 1-5
2.38
7.938
2.779
9.119
0.584
0.15
71000
560
180
11.4
0.67
FR 1-5 2Z
2.38
7.938
3.571
9.119
0.787
0.15
60000
590
180
11.4
1.25
FR 133
2.38
4.762
1.588
5.944
0.457
0.1
95000
190
60
14.7
0.13
FR 133 2Zs
2.38
4.762
2.38
5.944
0.787
0.1
80000
160
60
14.7
0.21
FR 144
3.175
6.35
2.38
7.518
0.584
0.1
80000
310
100
13.7
0.33
FR 144 2Z
3.175
6.35
2.779
7.518
0.787
0.1
67000
310
100
13.7
0.48
FR 155
3.967
7.938
2.779
9.119
0.584
0.1
63000
370
150
14.7
0.58
FR 155 2Z
3.967
7.938
3.175
9.119
0.914
0.1
53000
390
150
14.7
0.72
FR 156
4.762
7.938
2.779
9.119
0.584
0.1
63000
370
150
15
0.47
FR 156 2Zs
4.762
7.938
3.175
9.119
0.914
0.1
53000
390
150
15
0.56
FR 166
4.762
9.525
3.175
10.719
0.584
0.1
60000
720
280
13.4
0.9
FR 166 2Z
4.762
9.525
3.175
10.719
0.584
0.1
50000
760
280
13.4
0.97
FR 168
6.35
9.525
3.175
10.719
0.584
0.1
56000
380
180
15.7
0.66
FR 168 2Z
6.35
9.525
3.175
10.719
0.914
0.1
48000
400
180
15.7
0.73
FR 1810
7.938
12.7
3.967
13.894
0.787
0.15
48000
580
280
16
1.54
FR 1810 2Zs
7.938
12.7
3.967
13.894
0.787
0.15
40000
580
280
16
1.72
FR 188
6.35
12.7
3.175
13.894
0.584
0.15
50000
1150
440
13.7
1.71
FR 188 2Z
6.35
12.7
4.762
13.894
1.143
0.15
40000
1150
440
13.7
2.54
FR 2
3.175
9.525
3.967
11.176
0.762
0.3
67000
640
220
12.8
1.2
FR 2 2Z
3.175
9.525
3.967
11.176
0.762
0.3
56000
680
230
12.8
1.53
FR 2-5
3.175
7.938
2.779
9.119
0.584
0.1
67000
570
180
11.9
0.57
FR 2-5 2Z
3.175
7.938
3.571
9.119
0.787
0.1
60000
600
190
11.9
0.84
FR 2-6
3.175
9.525
2.779
10.719
0.584
0.15
63000
650
230
12.8
1.05
FR 2-6 2Z
3.175
9.525
3.571
10.719
0.787
0.15
53000
680
230
12.8
1.35
FR 3
4.762
12.7
4.978
14.351
1.067
0.3
53000
1330
500
12.2
2.5
FR 3 2Z
4.762
12.7
4.978
14.351
1.067
0.3
43000
1390
490
12.2
3.24
FR 4
6.35
15.875
4.978
17.526
1.067
0.3
45000
1510
630
13.6
4.82
FR 4 2Z
6.35
15.875
4.978
17.526
1.607
0.3
38000
1570
620
13.6
4.9
FR 6
9.525
22.225
5.558
24.613
1.575
0.4
38000
3540
1420
12.8
9.71
FR 6 2Z
9.525
22.225
7.142
24.613
1.575
0.4
32000
3540
1420
12.8
12.39
FR 8
12.7
28.575
6.35
31.12
1.575
0.4
32000
5210
2460
13.2
13
FR 8 2Z
12.7
28.575
7.938
31.12
1.575
0.4
27000
5430
2400
13.2
25.6
