Miniatur-Rillenkugellager mit Flansch

Einreihige Miniatur-Rillenkugellagern mit Flansch am Außenring (Kugellager mit einem Bohrungsdurchmesser < 10 mm werden der Gruppe „Miniaturlager“ zugeordnet) können raumsparend im Gehäuse axial festgelegt werden und bieten den Vorteil, dass keine Gehäuseschultern vorgesehen werden müssen und somit eine einfachere Bearbeitung der Gehäusebohrung ermöglicht wird.

Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf, ist angesichts der kleinen Abmessungen für sehr hohe Drehzahlen geeignet und kann aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig eingesetzt werden.

Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar. Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft MC1 bis MC6 und Sonderlagerluft möglich
· Werden auch in zölligen Abmessungen angeboten (siehe hier)

Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Flansch am Außenring
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper
· Präzisionskugeln aus durchgehärteten Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (2RU bzw. LLB) und mit schleifender Dichtung (2RS bzw. LLU/LLUX)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt
· Anwendungsspezifische Dichtungsvarianten (z.B. FKM/Viton, PTFE/Teflon) auf Anfrage

Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff
· Weitere Käfigausführungen (z.B. PEEK, Torlon) auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Elektromotoren
· Industrie Joysticks
· Lebensmitteltechnik
· Medizin- und Dentaltechnik
· Prothesen

Produkte filtern

Bezeichnung
Suchwort
Abmessungen [mm]
Innendurchmesser [mm]
d
Von 1.5 mm bis 9 mm
Außendurchmesser [mm]
D
Von 4 mm bis 24 mm
Breite [mm]
B
Von 1.2 mm bis 7 mm
Flanschdurchmesser [mm]
Df
Von 5 mm bis 27 mm
Flanschbreite [mm]
Bf
Von 0.4 mm bis 1.5 mm
Radius [mm]
rs (min)
Von 0.05 mm bis 0.3 mm
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Fett
Von 21000 1/min bis 100000 1/min
Grenzdrehzahl [1/min]
Öl
Von 37000 1/min bis 120000 1/min
Tragzahlen [N]
Tragzahlen [N]
dyn. Cr
Von 120 N bis 3560 N
Tragzahlen [N]
stat. C0r
Von 40 N bis 1440 N
Sonstige Filter
Faktor zur Berechnung der stat. Tragzahl
f0
Von 11.2 bis 15.9
Gewicht [g]
Gewicht [g]
Von 0.12 g bis 17.4 g
Wälzlager Chromstahl, Miniatur-Rillenkugellager, einreihig, mit Flansch Wälzlager Chromstahl, Miniatur-Rillenkugellager, einreihig, mit Flansch Wälzlager Chromstahl, Miniatur-Rillenkugellager, einreihig, mit Flansch

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]

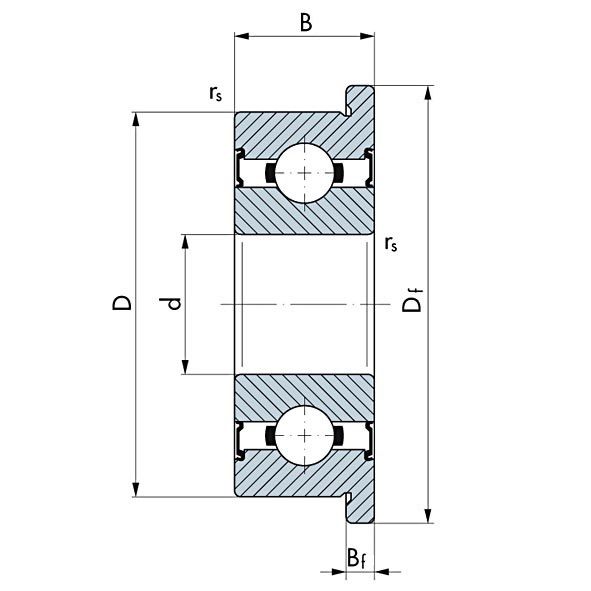

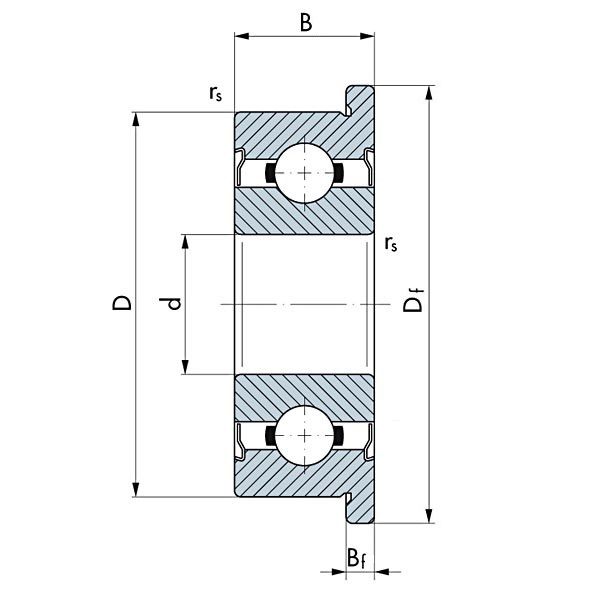

d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
Df Flanschdurchmesser [mm]
Bf Flanschbreite [mm]
rs (min) Radius [mm]
Fett Grenzdrehzahl [1/min]
Öl Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
f0 Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
F 601 X 2Z
1.5
6
3
7.5
0.8
0.15
75000
350
100
11.2
0.5
F 603
3
9
3
10.5
0.7
0.15
67000
610
190
12.4
0.96
F 603 2Z
3
9
5
10.5
1
0.15
56000
610
190
12.4
1.61
F 604
4
12
4
13.5
1
0.2
56000
1030
360
12.8
2.42
F 604 2Z
4
12
4
13.5
1
0.2
48000
1030
360
12.8
2.57
F 605
5
14
5
16
1
0.2
50000
1407
506
12.77
3.83
F 605 2Z
5
14
5
16
1
0.2
40000
1410
510
12.8
4.12
F 606
6
17
6
19
1.2
0.3
45000
2420
850
11.5
6.47
F 606 2RS
6
17
6
19
1.2
0.3
31000
2420
850
11.5
7.42
F 606 2Z
6
17
6
19
1.2
0.3
38000
2420
850
11.5
7.42
F 607
7
19
6
22
1.5
0.3
43000
2510
910
12.3
8.93
F 607 2RS
7
19
6
22
1.5
0.3
28000
2510
910
12.3
9.37
F 607 2RU
7
19
6
22
1.5
0.3
36000
2510
910
12.3
9.37
F 607 2Z
7
19
6
22
1.5
0.3
36000
2510
910
12.3
9.37
F 608
8
22
7
25
1.5
0.3
40000
3500
1370
12.4
13.1
F 608 2RS
8
22
7
25
1.5
0.3
23000
3500
1370
12.4
14.2
F 608 2Z
8
22
7
25
1.5
0.3
34000
3500
1370
12.4
14.2
F 609
9
24
7
27
1.5
0.3
38000
3560
1440
13
16.1
F 609 2RS
9
24
7
27
1.5
0.3
21000
3560
1440
13
17.4
F 609 2Z
9
24
7
27
1.5
0.3
32000
3560
1440
13
17.4
F 623
3
10
4
11.5
1
0.15
60000
690
230
12.9
1.65
F 623 2Z
3
10
4
11.5
1
0.15
50000
690
230
12.9
1.85
F 624
4
13
5
15
1
0.2
48000
1380
490
12.1
3.44
F 624 2RS
4
13
5
15
1
0.2
28800
1380
490
12.1
3.54
F 624 2Z
4
13
5
15
1
0.2
40000
1380
490
12.1
3.54
F 625
5
16
5
18
1
0.3
43000
1840
670
12.4
5.37
F 625 2RS
5
16
5
18
1
0.3
33000
1840
670
12.4
5.52
F 625 2RU
5
16
5
18
1
0.3
36000
1840
670
12.4
5.52
F 625 2Z
5
16
5
18
1
0.3
36000
1840
670
12.4
5.52
F 626
6
19
6
22
1.5
0.3
40000
2480
890
12.1
9.25
F 626 2RS
6
19
6
22
1.5
0.3
28000
2480
890
12.1
9.78
F 626 2RU
6
19
6
22
1.5
0.3
32000
2480
890
12.1
9.78
F 626 2Z
6
19
6
22
1.5
0.3
32000
2480
890
12.1
9.78
F 627
7
22
7
25
1.5
0.3
37000
3470
1350
12.2
14.4
F 627 2RS
7
22
7
25
1.5
0.3
23000
3470
1350
12.2
14.4
F 627 2Z
7
22
7
25
1.5
0.3
30000
3470
1350
12.2
14.4
F 634
4
16
5
18
1
0.3
43000
1419
517
13.04
5.66
F 634 2RS
4
16
5
18
1
0.3
36000
1419
517
13.04
5.86
F 634 2Z
4
16
5
18
1
0.3
36000
1430
520
13
5.86
F 635
5
19
6
22
1.5
0.3
40000
2460
870
11.8
9.26
F 635 2RS
5
19
6
22
1.5
0.3
28000
2460
870
11.8
9.65
F 635 2Z
5
19
6
22
1.5
0.3
32000
2460
870
11.8
9.65
F 681 X
1.5
4
1.2
5
0.4
0.05
120000
120
40
13.5
0.12
F 681 X 2Z
1.5
4
2
5
0.6
0.05
100000
120
40
13.5
0.17
F 682 X
2.5
6
1.8
7.1
0.5
0.08
80000
230
80
14.2
0.24
F 682 X 2Z
2.5
6
2.6
7.1
0.8
0.08
71000
230
80
14.2
0.42
F 683
3
7
2
8.1
0.5
0.1
75000
340
120
14
0.37
F 683 2Z
3
7
3
8.1
0.8
0.1
63000
340
120
14
0.53
F 684
4
9
2.5
10.3
0.6
0.1
63000
690
230
12.9
0.74
F 684 2RS
4
9
4
10.3
1
0.1
37800
690
230
12.9
1.15
F 684 2Z
4
9
4
10.3
1
0.1
53000
690
230
12.9
1.15
F 685
5
11
3
12.5
0.8
0.15
53000
760
290
14
1.33
F 685 2RS
5
11
5
12.5
1
0.15
39000
760
290
14
2.15
F 685 2Z
5
11
5
12.5
1
0.15
45000
760
290
14
2.15
F 686
6
13
3.5
15
1
0.15
50000
1150
440
13.7
2.21
F 686 2RS
6
13
5
15
1.1
0.15
35000
1150
440
13.7
3.06
F 686 2RU
6
13
5
15
1.1
0.15
40000
1150
440
13.7
3.06
F 686 2Z
6
13
5
15
1.1
0.15
40000
1150
440
13.7
3.06
F 687
7
14
3.5
16
1
0.15
50000
1250
520
14.2
2.4
F 687 2RS
7
14
5
16
1.1
0.15
31000
1250
520
14.2
3.35
F 687 2Z
7
14
5
16
1.1
0.15
40000
1250
520
14.2
3.35
F 688
8
16
4
18
1
0.2
43000
1340
600
14.8
3.53
F 688 2RS
8
16
5
18
1.1
0.2
27000
1340
600
14.8
4.51
F 688 2RS B6
8
16
6
18
1.3
0.2
27000
1340
600
14.8
5.43
F 688 2RU
8
16
5
18
1.1
0.2
36000
1330
590
14.76
4.51
F 688 2Z
8
16
5
18
1.1
0.2
40000
1340
600
14.8
4.51
F 688 2Z B6
8
16
6
18
1.3
0.2
36000
1340
600
14.8
5.43
F 688 B6
8
16
6
18
1
0.2
43000
1252
592
4.45
F 689
9
17
4
19
1
0.2
43000
1410
670
15.1
3.85
F 689 2RS
9
17
5
19
1.1
0.2
24000
1410
670
15.1
4.87
F 689 2Z
9
17
5
19
1.1
0.2
36000
1410
670
15.1
4.87
F 691 X 2Z
1.5
5
2.6
6.5
0.8
0.15
85000
260
70
11.4
0.33
F 692
2
6
2.3
7.5
0.6
0.15
90000
360
110
11.6
0.35
F 692 2Z
2
6
3
7.5
0.8
0.15
75000
360
110
11.6
0.45
F 692 X 2Z
2.5
7
3.5
8.5
0.9
0.15
63000
410
130
12.7
0.68
F 693
3
8
3
9.5
0.7
0.15
67000
600
180
11.8
0.71
F 693 2Z
3
8
4
9.5
0.9
0.15
60000
600
180
11.8
0.94
F 694
4
11
4
12.5
1
0.15
56000
1015
346
12.36
1.91
F 694 2RS
4
11
4
12.5
1
0.15
33600
1020
350
12.4
1.97
F 694 2Z
4
11
4
12.5
1
0.15
48000
1020
350
12.4
1.97
F 695
5
13
4
15
1
0.2
50000
1150
430
13.4
2.65
F 695 2RS
5
13
4
15
1
0.2
38000
1150
430
13.4
2.73
F 695 2Z
5
13
4
15
1
0.2
43000
1150
430
13.4
2.73
F 696
6
15
5
17
1.2
0.2
45000
1430
530
13.3
4.04
F 696 2RS
6
15
5
17
1.2
0.2
35000
1430
530
13.3
4.24
F 696 2Z
6
15
5
17
1.2
0.2
40000
1430
530
13.3
4.24
F 697
7
17
5
19
1.2
0.3
43000
1710
720
14
5.54
F 697 2Z
7
17
5
19
1.2
0.3
36000
1710
720
14
5.79
F 698
8
19
6
22
1.5
0.3
43000
2390
930
13.1
8.25
F 698 2RS
8
19
6
22
1.5
0.3
26000
2390
930
13.1
8.7
F 698 2RU
8
19
6
22
1.5
0.3
36000
2386
924
13.1
8.7
F 698 2Z
8
19
6
22
1.5
0.3
36000
2390
930
13.1
8.7
F 699
9
20
6
23
1.5
0.3
40000
2630
1090
13.5
9.57
F 699 2RS
9
20
6
23
1.5
0.3
21000
2630
1090
13.5
9.73
F 699 2Z
9
20
6
23
1.5
0.3
34000
2630
1090
13.5
9.73
MF 104
4
10
3
11.2
0.6
0.2
56000
760
270
13.3
1.04
MF 104 2Z
4
10
4
11.6
0.8
0.2
48000
760
270
13.3
1.5
MF 105
5
10
3
11.2
0.6
0.15
60000
460
180
14.9
1
MF 105 2Z
5
10
4
11.6
0.8
0.15
50000
460
180
14.9
1.38
MF 106
6
10
2.5
11.2
0.6
0.15
53000
530
220
15.2
0.64
MF 106 2Z
6
10
3
11.2
0.6
0.15
45000
530
220
15.2
0.79
MF 115 2RS
5
11
4
12.6
0.8
0.15
39000
760
290
14
0.81
MF 115 2Z
5
11
4
12.6
0.8
0.15
45000
760
290
14
0.81
MF 117
7
11
2.5
12.2
0.6
0.15
50000
490
210
15.5
0.69
MF 117 2Z
7
11
3
12.2
0.6
0.15
43000
490
210
15.5
0.81
MF 126
6
12
3
13.2
0.6
0.2
50000
760
300
14.5
1.44
MF 126 2Z
6
12
4
13.6
0.8
0.2
43000
760
300
14.5
1.86
MF 128
8
12
2.5
13.2
0.6
0.15
48000
580
280
15.9
0.81
MF 128 2Z
8
12
3.5
13.6
0.8
0.15
40000
580
280
15.9
1.14
MF 137
7
13
4
14.6
0.8
0.2
48000
580
280
15.9
2.17
MF 137 2Z
7
13
4
14.6
0.8
0.2
40000
580
280
15.9
2.17
MF 148
8
14
3.5
15.6
0.8
0.2
45000
870
390
15.3
2.13
MF 148 2RS
8
14
4
15.6
0.8
0.2
28000
870
390
15.3
2.42
MF 148 2Z
8
14
4
15.6
0.8
0.2
38000
870
390
15.3
2.42
MF 52
2
5
2
6.2
0.6
0.1
100000
190
60
13.2
0.19
MF 52 2Z
2
5
2.5
6.2
0.6
0.1
85000
190
60
13.2
0.25
MF 62
2
6
2.5
7.2
0.6
0.15
90000
360
110
11.6
0.34
MF 63
3
6
2
7.2
0.6
0.1
80000
230
80
14.5
0.26
MF 63 2Z
3
6
2.5
7.2
0.6
0.1
71000
230
80
14.5
0.34
MF 72
2
7
2.5
8.2
0.6
0.15
75000
410
130
12.4
0.5
MF 72 2Z
2
7
3
8.2
0.6
0.15
63000
410
130
12.4
0.6
MF 74
4
7
2
8.2
0.6
0.1
67000
340
120
14.4
0.3
MF 74 2Z
4
7
2.5
8.2
0.6
0.1
60000
340
120
14.4
0.4
MF 82 X
2.5
8
2.5
9.2
0.6
0.2
67000
584
174
11.56
0.6
MF 83
3
8
2.5
9.2
0.6
0.15
67000
420
140
13.5
0.59
MF 83 2Z
3
8
3
9.2
0.6
0.15
60000
420
140
13.5
0.62
MF 84
4
8
2
9.2
0.6
0.15
67000
420
150
14
0.47
MF 84 2Z
4
8
3
9.2
0.6
0.1
56000
420
150
14
0.64
MF 85
5
8
2
9.2
0.6
0.1
63000
330
130
15.1
0.33
MF 85 2Z
5
8
2.5
9.2
0.6
0.1
53000
240
100
15.8
0.42
MF 93
3
9
2.5
10.2
0.6
0.2
67000
610
190
12.4
0.83
MF 93 2Z
3
9
4
10.6
0.8
0.2
56000
610
190
12.4
1.3
MF 95 2Z
5
9
3
10.2
0.6
0.15
50000
460
170
14.7
0.66
