Rillenkugellager - zöllig

Bei dieser Lagervariante handelt es sich um einreihige Rillenkugellager in zölligen Abmessungen, die in unterschiedlichen Einsatzgebieten Anwendung findet.

Diese Lagerbauform nimmt sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und ist aufgrund des reibungs-, geräusch- und schwingungsarmen Laufverhaltens vielseitig einsetzbar.

Des Weiteren sind unsere Lager auch in Chromstahl-Varianten verfügbar.
Entsprechende Artikelauswahl finden Sie in der Rubrik Wälzlager rostfrei.

Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· Toleranzen nach DIN 620, Toleranzklasse PN/P0
· Höhere Genauigkeitsklassen (z.B. P6, P5) auf Anfrage
· Lagerluft C2 bis C5 und Sonderlagerluft möglich
· Werden auch in metrischen Abmessungen angeboten (siehe hier)

Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebsebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten
· Weitere Ausführungen (z.B. Beschichtungen, Carbonitrierung, Sondermaße) auf Anfrage

Wälzkörper
· Präzisionskugeln aus durchgehärteten Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben
· In offener Ausführung, mit nichtschleifender Deckscheibe (2Z), mit nichtschleifender Dichtung (LLB bzw. 2RU) und mit schleifender Dichtung (LLU/LLUX bzw. 2RS)
· Deckscheiben werden aus Stahlblech und Dichtungen aus stahlblechverstärktem NBR hergestellt, alternativ auch aus FKM/Viton (siehe hier)
· Anwendungsspezifische Dichtungsvarianten (z.B. PTFE/Teflon) auf Anfrage

Käfig
· Entsprechend der Anforderungen aus Stahl oder glasfaserverstärktem Kunststoff, alternativ auch aus Hartgewebe (siehe hier)
· Weitere Käfigausführungen (z.B. Messing, PEEK) auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Standardfett: S001 | Standardöl: S901
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar


Anwendungsbeispiele
· Elektromotoren
· Haushaltsgeräte
· Kompressoren
· Power Tools
· Pumpen

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 3.967 bis 12.7
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 9.525 bis 31.75

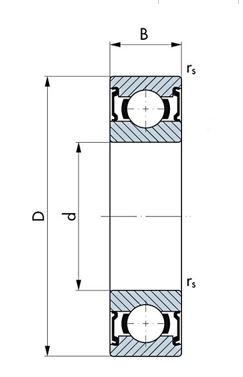

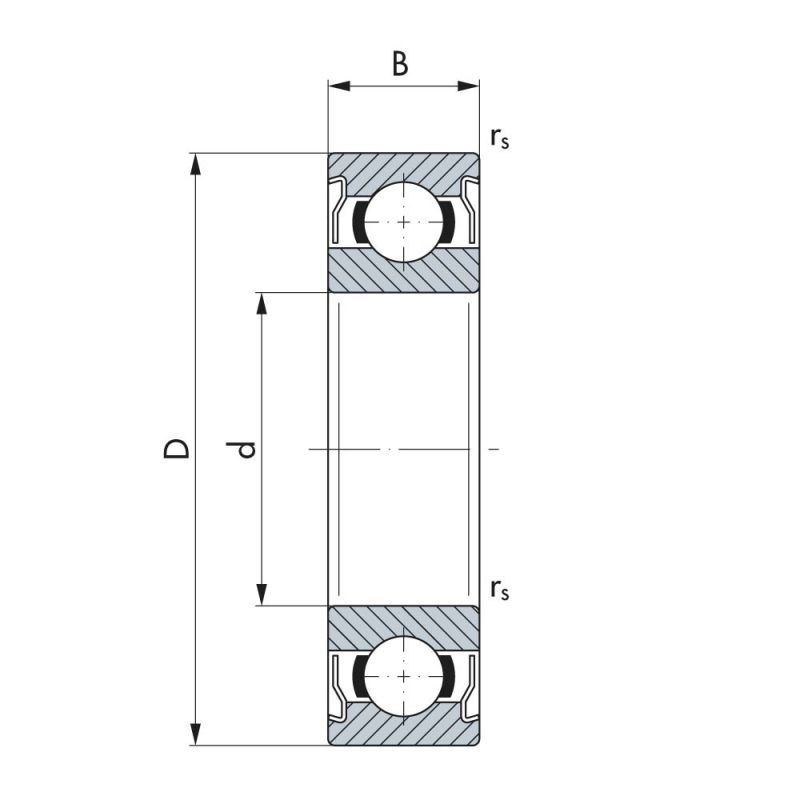

Abmessungen [mm]
Innendurchmesser [mm] d
Von 9.525 mm bis 31.75 mm
Außendurchmesser [mm] D
Von 15.875 mm bis 57.15 mm
Breite [mm] B
Von 3.967 mm bis 12.7 mm
Tragzahlen [N]
Tragzahlen [N] dyn. Cr
Von 910 N bis 14290 N
Tragzahlen [N] stat. C0r
Von 440 N bis 8430 N
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Von 8500 1/min bis 32000 1/min
Wälzlager Chromstahl, Rillenkugellager, einreihig, zöllig Wälzlager Chromstahl, Rillenkugellager, einreihig, zöllig Wälzlager Chromstahl, Rillenkugellager, einreihig, zöllig

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Sonstige Filter
Gewicht [g]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
rs (min) Radius [mm]
Fett Grenzdrehzahl [1/min]
Öl Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
f0 Faktor zur Berechnung der stat. Tragzahl
Gewicht [g]
ER 1038
9.525
15.875
3.967
0.25
17500
910
440
15.7
2.3
ER 1038 2Z
9.525
15.875
3.967
0.25
15000
910
440
15.7
2.4
ER 1212
12.7
19.05
3.967
0.25
14000
980
540
16.4
2.8
ER 1212 2Z
12.7
19.05
3.967
0.25
12000
980
540
16.4
3.2
ER 1458
15.875
22.225
3.967
0.25
12000
1030
630
16.4
3.3
ER 1458 2Z
15.875
22.225
3.967
0.25
10000
1030
630
16.4
3.6
ER 1634
19.05
25.4
3.967
0.25
10000
1080
700
16.1
4.2
ER 1634 2Z
19.05
25.4
3.967
0.25
8500
1080
700
16.1
4.3
R 10
15.875
34.925
7.142
0.8
21000
6370
3250
14.3
23
R 10 2RS
15.875
34.925
8.733
0.8
14000
6370
3250
14.3
38
R 10 2Z
15.875
34.925
8.733
0.8
21000
6370
3250
14.3
38
R 12
19.05
41.275
7.938
0.8
17000
8410
4420
14.3
53
R 12 2RS
19.05
41.275
11.113
0.8
11900
9940
4980
13.7
69
R 12 2Z
19.05
41.275
11.113
0.8
17000
9940
4980
13.7
69
R 14 2RS
22.225
47.625
12.7
0.8
10500
10060
5820
14.1
70
R 14 2Z
22.225
47.625
12.7
0.8
15000
10260
5980
14.1
70
R 16 2RS
25.4
50.8
12.7
0.8
10000
10060
5820
14.2
85
R 16 2Z
25.4
50.8
12.7
0.8
14000
14290
8100
14.2
85
R 18 2RS
28.575
53.975
12.7
0.8
9000
13220
8245
14.2
91
R 18 2Z
28.575
53.975
12.7
12500
13490
8430
91
R 20 2RS
31.75
57.15
12.7
0.8
8500
13220
8245
14.4
96
R 20 2Z
31.75
57.15
12.7
0.8
11500
13220
8245
14.4
96
R 6
9.525
22.225
5.558
0.25
32000
3540
1420
12.8
9
R 6 2RS
9.525
22.225
7.142
0.25
20800
3540
1420
12.8
12
R 6 2Z
9.525
22.225
7.142
0.25
32000
3540
1420
12.8
10.7
R 8
12.7
28.575
6.35
0.4
27000
5430
2400
13.2
12
R 8 2RS
12.7
28.575
7.938
0.4
18000
5430
2400
13.2
20.5
R 8 2Z
12.7
28.575
7.938
0.4
27000
5430
2400
13.2
24
