Radiale Lagerluft für Radialrillenkugellager…
Die radiale Lagerluft eines Wälzlagers ist das Maß, um das sich der Innenring gegenüber dem Außenring des nicht eingebauten Lagers in radialer Richtung von einer Grenzstellung zur gegenüber liegenden verschieben lässt. Die radiale Lagerluft ist in 5 Gruppen eingeteilt. Kugellager mit normaler Lagerluft CN haben ein für normale Betriebsverhältnisse funktionsgerechtes Betriebsspiel, sofern die empfohlenen Wellen- und Gehäusetoleranzen eingehalten werden.
Lagerluft…
Lagerluft C3, C4 oder C5 kommt vor allem bei größeren und bei hochbelasteten Lagern in Betracht, aber auch bei Presspassungen der Ringe oder höheren Temperaturgefällen zwischen Innen- und Außenring.
Lager mit Lagerluft C2 sollten nur in Ausnahmefällen eingesetzt werden, z.B. bei starken Wechselbelastungen in Verbindung mit Schwenkbewegungen oder geringen Drehzahlen. In solchen Fällen empfiehlt sich eine sorgfältige Überwachung der Lager während des Betriebes, da mit starker Erwärmung zu rechnen ist. Die Lagerluft wird durch Nachsetzzeichen gekennzeichnet, ausgenommen CN bzw. MC3 bei Miniaturkugellagern.
Axiale Lagerluft für zweireihige Schrägkugellager…
Bei zweireihigen Schrägkugellagern (Baureihe 30/., 38.., 30.., 32..) ist die axiale Lagerluft über die DIN-Norm 628-3 festlegt. Die Gruppeneinteilung erfolgt wie bei den Rillenkugellagern in C2, CN, C3.
Radiales Betriebsspiel…
Als Betriebsspiel eines Kugellagers wird das Maß bezeichnet,
um das sich die Welle gegenüber dem Außenring
des eingesetzten Lagers in radialer Richtung verschieben
lässt. Das Betriebsspiel ergibt sich aus der radialen Lagerluft
und deren Veränderung durch Passungsübermaß und
Temperatureinflüsse.
Die Lebensdauergleichung basiert auf der Annahme, dass das Betriebsspiel Null beträgt. In diesem Fall hat das Betriebsspiel keinen Einfluss auf die Lagerlebensdauer. In allen anderen Fällen gibt es einen Einfluss.
Die höchste Lebensdauer kann bei einer geringen Vorspannung erreicht werden, da hierbei die Lagersteifigkeit erhöht und die Last auf mehrere Wälzkörper verteilt wird. Steigt die Vorspannung zu stark an, sinkt die Lebensdauer in Folge interner Kräfte schnell auf einen kritischen Wert. Ein zu großes Betriebsspiel wiederum kann zu einer ungenügenden Lastverteilung und vermehrter Gleitreibung führen.

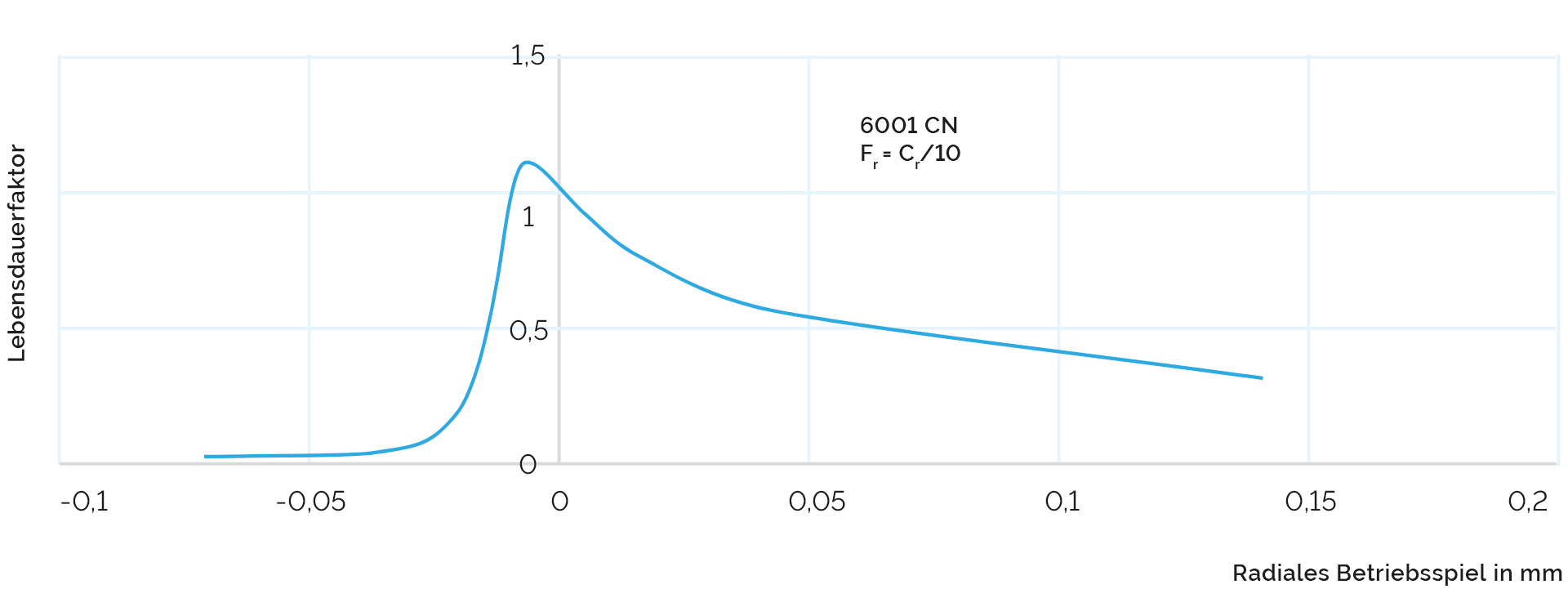

Der Einfluss eines Betriebsspiels auf die Lebensdauer kann der untenstehenden Grafik am Beispiel eines Rillenkugellagers 6001 CN entnommen werden.
Für die Berechnung Ihres konkreten Anwendungsfalls konsultieren Sie bitte die SBN Anwendungsingenieure.
Die Lebensdauergleichung basiert auf der Annahme, dass das Betriebsspiel Null beträgt. In diesem Fall hat das Betriebsspiel keinen Einfluss auf die Lagerlebensdauer. In allen anderen Fällen gibt es einen Einfluss.
Die höchste Lebensdauer kann bei einer geringen Vorspannung erreicht werden, da hierbei die Lagersteifigkeit erhöht und die Last auf mehrere Wälzkörper verteilt wird. Steigt die Vorspannung zu stark an, sinkt die Lebensdauer in Folge interner Kräfte schnell auf einen kritischen Wert. Ein zu großes Betriebsspiel wiederum kann zu einer ungenügenden Lastverteilung und vermehrter Gleitreibung führen.
Der Einfluss eines Betriebsspiels auf die Lebensdauer kann der untenstehenden Grafik am Beispiel eines Rillenkugellagers 6001 CN entnommen werden.
Für die Berechnung Ihres konkreten Anwendungsfalls konsultieren Sie bitte die SBN Anwendungsingenieure.
