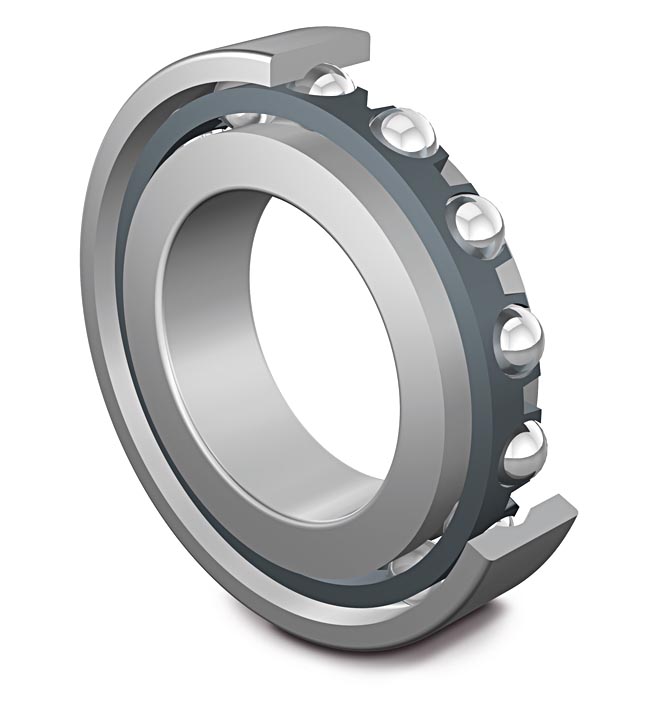

Dünnring-Vierpunktlager - zöllig

Dünnring-Vierpunktlager der Reihe DRZ…X… in zölligen Abmessungen zeichnen sich besonders durch ihre kleinen Querschnitte und ihr geringes Gewicht aus, wodurch sich mit diesen Lagervarianten gewichtssparende und bauraumoptimierte Konstruktionen realisieren lassen.

Vierpunktlager stellen eine Sonderform der einreihigen Schrägkugellager dar. Sie entsprechen in ihrer Funktionsweise den zweireihigen Schrägkugellagern, weisen jedoch einen geringeren axialen Platzbedarf auf.

Im Querschnitt bestehen die Laufbahnen von Außen- und Innenring aus Spitzbögen, wodurch der Druckwinkel und der namensgebende Vierpunktkontakt entsteht.

Diese Lagerbauform nimmt hohe axiale Kräfte in beiden Richtungen, Kippmomente sowie geringe radiale Belastungen auf.

Des Weiteren sind unsere Lager auch in korrosionsbeständiger Variante verfügbar.
Ergänzend zu den hier aufgeführten Lagerausführungen bietet SBN kundenspezifische Sonderlösungen.
Sehr gerne beraten wir Sie persönlich - Sprechen Sie uns an!



Allgemein
· In zölligen Abmessungen
· In unterschiedlichen Toleranzklassen (z.B. P0, P6, P5, P4) erhältlich
· Wahlweise sind auch rostfreie Ausführungen möglich
· Kleiner Querschnitt im Verhältnis zum Bohrungsdurchmesser
· Geringes Gewicht

Innen- und Außenring
· Durchgehärteter Wälzlagerstahl mit sehr hohem Reinheitsgrad für eine längere Betriebslebensdauer
· Hochpräzise Laufbahnen für ein optimales Reib- und Geräuschverhalten

Wälzkörper
· Präzisionskugeln aus durchgehärtetem Wälzlagerstahl von hoher Reinheit für einen ruhigen Lauf, alternativ auch aus Keramik (stromisolierte Hybridlager)

Dichtungen / Deckscheiben:
· In offener Ausführung und mit schleifender Dichtung
· Dichtungen aus stahlblechverstärktem NBR hergestellt
· Weitere anwendungsspezifische Dichtungsvarianten (z.B. PTFE/Teflon) auf Anfrage

Käfig
· Entsprechend der Anforderungen aus Messing, Nylon oder Phenolharz
· Weitere Käfigausführungen auf Anfrage

Schmierstoff
· In befetteter und geölter Ausführung lieferbar
· Mehr als 200 Schmierstoffe für anwendungsspezifische Lösungen verfügbar

Anwendungsbeispiele
· Antennenlagerung (Parabol)
· Halbleiterbranche
· Lebensmitteltechnik
· Luftfahrttechnik
· Medizintechnik

Bezeichnung
Breite/Höhe (B/H)
Breite/Höhe (B/H)
Von 4.763 bis 25.4
Bohrungsdurchmesser (d)
Bohrungsdurchmesser (d)
Von 25.4 bis 508
Abmessungen [mm]
Innendurchmesser [mm] d
Von 25.4 mm bis 508 mm
Außendurchmesser [mm] D
Von 34.925 mm bis 558.8 mm
Breite [mm] B
Von 4.763 mm bis 25.4 mm
Tragzahlen [N]
Tragzahlen [N] dyn. Cr
Von 1099 N bis 76923 N
Tragzahlen [N] stat. C0r
Von 1290 N bis 153330 N
Tragzahlen [N] dyn. Ca
Von 1646 N bis 130333 N
Tragzahlen [N] stat. C0a
Von 3247 N bis 383348 N
Grenzdrehzahl [1/min]
Grenzdrehzahl [1/min]
Von 425 1/min bis 11000 1/min
Wälzlager Chromstahl, Dünnring-Vierpunktlager, einreihig, zöllig

Produkte unseres Standardportfolios

Für weitere Größen und Ausführungen sprechen Sie uns an

Kontaktieren Sie uns
Bezeichnung
Abmessungen [mm]
Schulterabmessungen [mm]
Druckwinkel [°]
Grenzdrehzahl [1/min]
Tragzahlen [N]
Gewicht [g]
d Innendurchmesser [mm]
D Außendurchmesser [mm]
B Breite [mm]
rs (min) Radius [mm]
F Schulterabmessungen [mm]
F1 Schulterabmessungen [mm]
a Druckwinkel [°]
Fett Grenzdrehzahl [1/min]
Öl Grenzdrehzahl [1/min]
dyn. Cr Tragzahlen [N]
stat. C0r Tragzahlen [N]
dyn. Ca Tragzahlen [N]
stat. C0a Tragzahlen [N]
Gewicht [g]
DRZA 020 X P0
50.8
63.5
6.35
6.35
55.58
58.75
30
5500
2286
3025
3514
7606
45.36
DRZA 025 X P0
63.5
76.2
6.35
0.635
68.28
71.45
30
4400
2593
3692
4048
9297
58.97
DRZA 030 X P0
76.2
88.9
6.35
0.635
80.98
84.15
30
3300
2860
4404
4493
10987
68.04
DRZA 035 X P0
88.9
101.6
6.35
0.635
93.68
96.85
30
2857
3118
5071
4938
12677
81.65
DRZA 040 X P0
101.6
114.3
6.35
0.635
106.38
109.55
30
2500
3363
5738
5382
14323
86.18
DRZA 042 X P0
107.95
120.65
6.35
0.635
112.73
115.9
30
2360
3483
6094
5605
15168
90.72
DRZA 045 X P0
114.3
127
6.35
0.635
119.08
122.25
30
2230
3599
6405
99.79
DRZA 047 X P0
120.65
133.35
6.35
0.635
125.43
128.6
30
2110
3710
6761
6005
16859
104.33
DRZA 050 X P0
127
139.7
6.35
0.635
131.78
134.95
30
2000
3821
7073
6228
17704
108.86
DRZA 055 X P0
139.7
152.4
6.35
0.635
144.48
147.65
30
1820
4039
7784
6583
19394
113.4
DRZA 060 X P0
152.4
165.1
6.35
0.635
157.18
160.35
30
1500
4248
8452
6984
21085
127.01
DRZA 065 X P0
165.1
177.8
6.35
0.635
169.88
173.05
30
1390
4453
9119
7340
22775
136.08
DRZA 070 X P0
177.8
190.5
6.35
0.635
182.58
185.75
30
1285
4653
9786
7695
24465
140.61
DRZA 075 X P0
190.5
203.2
6.35
0.635
195.28
198.45
30
1175
4844
10453
8051
26156
154.22
DRZA 080 X P0
203.2
215.9
6.35
0.635
207.98
211.15
30
1000
5031
11121
8407
27846
172.37
DRZA 090 X P0
228.6
215.9
6.35
0.635
233.38
236.7
30
940
5391
12499
9074
31227
199.58
DRZA 100 X P0
254
266.7
6.35
0.635
258.78
261.95
30
830
5734
13834
9697
34607
226.8
DRZA 110 X P0
279.4
292.1
6.35
0.635
284.18
287.35
30
710
6058
15168
10320
37988
235.87
DRZA 120 X P0
304.8
317.5
6.35
0.635
309.58
312.75
30
650
6374
16547
10898
41368
254.01
DRZAA10 X L0
25.4
34.925
4.763
0.381
28.98
31.34
30
11000
1099
1290
1646
3247
13.61
DRZAA15 X L0
38.1
47.625
4.763
0.381
41.68
44.04
30
7333
1317
1779
2046
4448
18.14
DRZAA17 X L0
44.45
53.975
4.763
0.381
48.03
50.39
30
6285
1419
2046
2224
5071
20.41
DRZB 020 X P0
50.8
66.675
7.938
10.16
56.74
60.73
30
5000
3372
4137
5026
10409
72.57
DRZB 025 X P0
63.5
79.375
7.938
1.016
69.44
73.43
30
4400
3772
5071
5738
12633
86.18
DRZB 030 X P0
76.2
92.075
7.938
1.016
82.14
86.13
30
3700
4150
5961
6405
14902
108.86
DRZB 035 X P0
88.9
104.775
7.938
1.016
94.84
98.83
30
2900
4510
6850
7073
17170
122.47
DRZB 040 X P0
101.6
117.475
7.938
1.016
107.54
111.53
30
2600
4853
7784
7651
19439
136.08
DRZB 042 X P0
107.95
123.825
7.938
1.016
113.89
117.88
30
2400
4982
8140
7918
20328
140.61
DRZB 045 X P0
114.3
130.175
7.938
1.016
120.24
124.23
30
2300
5049
8674
8229
21707
149.69
DRZB 047 X P0
120.65
136.525
7.938
1.016
126.59
130.58
30
2150
5307
9030
8452
22597
154.22
DRZB 050 X P0
127
142.875
7.938
1.016
132.94
136.93
30
2000
5498
9564
8807
23931
172.37
DRZB 055 X P0
139.7
155.575
7.938
1.016
145.64
149.63
30
1825
5800
10498
9341
26200
185.97
DRZB 060 X P0
152.4
168.275
7.938
1.016
158.34
162.33
30
1700
6099
11387
9875
28469
199.58
DRZB 065 X P0
165.1
180.975
7.938
1.016
171.04
175.03
30
1600
6383
12277
10409
30737
213.19
DRZB 070 X P0
177.8
193.675
7.938
1.016
183.74
187.73
30
1475
6663
13211
10898
33006
226.8
DRZB 075 X P0
190.5
206.375
7.938
1.016
196.44
200.43
30
1225
6935
14101
11387
35230
240.4
DRZB 080 X P0
203.2
219.075
7.938
1.016
209.14
213.13
30
1175
7197
14991
11877
37498
258.55
DRZB 090 X P0
228.6
244.475
7.938
1.016
234.54
238.53
30
1000
7704
16814
12811
42036
299.37
DRZB 100 X P0
254
269.875
7.938
1.016
259.94
263.93
30
900
8189
18638
13701
46528
331.12
DRZB 110 X P0
279.4
295.275
7.938
1.016
285.34
289.33
30
750
8652
20417
14590
51066
340.19
DRZB 120 X P0
304.8
320.675
7.938
1.016
310.74
314.73
30
675
9097
22241
15435
55603
376.48
DRZC 040 X P0
101.6
120.65
9.525
1.016
108.74
113.51
30
2750
6303
9341
9831
23398
204.12
DRZC 042 X P0
107.95
127
9.525
1.016
115.09
119.86
30
2350
6512
9875
10186
24732
213.19
DRZC 045 X P0
114.3
133.35
9.525
1.016
121.44
126.21
30
2230
6717
10409
10587
26067
217.72
DRZC 047 X P0
120.65
139.7
9.525
1.016
127.79
132.56
30
2110
6921
10943
10943
27401
226.8
DRZC 050 X P0
127
146.05
9.525
1.016
134.14
138.91
30
2000
7117
11521
11298
28736
263.08
DRZC 055 X P0
139.7
158.75
9.525
1.016
146.84
151.61
30
1820
7504
12588
11966
31404
267.62
DRZC 060 X P0
152.4
171.45
9.525
1.016
159.54
164.31
30
1670
7873
13656
12633
34073
285.76
DRZC 065 X P0
165.1
184.15
9.525
1.016
172.24
177.01
30
1540
8234
14724
13300
36787
308.44
DRZC 070 X P0
177.8
196.85
9.525
1.016
184.94
189.71
30
1430
8590
15791
13923
39456
331.12
DRZC 075 X P0
190.5
209.55
9.525
1.016
197.64
202.41
30
1335
8928
16859
14546
42125
353.8
DRZC 080 X P0
203.2
222.25
9.525
1.016
210.34
215.11
30
1250
9261
17926
15168
44794
381.02
DRZC 090 X P0
228.6
247.65
9.525
1.016
235.74
240.51
30
1000
9902
20061
16325
50131
426.38
DRZC 100 X P0
254
273.05
9.525
1.016
261.14
265.91
30
900
10516
22197
17482
55469
480.81
DRZC 110 X P0
279.4
298.45
9.525
1.016
286.54
291.31
30
820
11103
24332
18594
60852
526.17
DRZC 120 X P0
304.8
323.85
9.525
1.016
311.94
316.71
30
750
11663
26467
19661
66190
566.99
DRZC 140 X P0
355.6
374.65
9.525
1.016
362.74
367.51
30
571
12731
30737
21752
76865
689.46
DRZD 040 X P0
101.6
127
12.7
1.524
111.13
117.48
30
2750
10280
13701
15658
34251
353.8
DRZD 042 X P0
107.95
133.35
12.7
1.524
117.48
123.83
30
2525
10476
14190
16014
35497
376.48
DRZD 045 X P0
114.3
139.7
12.7
1.524
123.83
130.18
30
2420
10916
15213
16770
38032
399.16
DRZD 047 X P0
120.65
146.05
12.7
1.524
130.18
136.53
30
2300
11103
15702
17170
39322
426.38
DRZD 050 X P0
127
152.4
12.7
1.524
136.53
142.88
30
2200
11530
16725
17882
41858
453.59
DRZD 055 X P0
139.7
165.1
12.7
1.524
149.23
155.58
30
1800
12121
18238
18949
45639
480.81
DRZD 060 X P0
152.4
177.8
12.7
1.524
161.93
168.28
30
1625
12700
19795
19973
49464
526.17
DRZD 065 X P0
165.1
190.5
12.7
1.524
174.63
180.98
30
1525
13256
21307
20996
53245
553.38
DRZD 070 X P0
177.8
203.2
12.7
1.524
187.33
193.68
30
1400
13803
22819
21974
57071
594.21
DRZD 075 X P0
190.5
215.9
12.7
1.524
200.03
206.38
30
1300
14332
24332
22953
60852
639.57
DRZD 080 X P0
203.2
228.6
12.7
1.524
212.73
219.08
30
1225
14848
25844
23887
64677
694
DRZD 090 X P0
228.6
254
12.7
1.524
238.13
244.48
30
1100
15840
28913
25755
72284
780.18
DRZD 100 X P0
254
279.4
12.7
1.524
263.53
269.88
30
1000
16796
31938
27534
79890
852.75
DRZD 110 X P0
279.4
304.8
12.7
1.524
288.93
295.28
30
800
17708
35007
29225
87496
934.4
DRZD 120 X P0
304.8
330.2
12.7
1.524
314.33
320.68
30
750
18585
38032
30915
95103
1020.58
DRZD 140 X P0
355.6
381
12.7
1.524
365.13
371.48
30
625
20244
44126
34118
110316
1238.31
DRZD 160 X P0
406.4
431.8
12.7
1.524
415.93
422.28
30
500
21792
50220
37187
125529
1406.14
DRZD 180 X P0
457.2
482.6
12.7
1.524
466.73
473.08
30
425
23246
56270
40167
140742
1578.5
DRZF 040 X P0
101.6
165.1
19.05
2.032
115.9
125.43
30
2650
20751
23842
30381
59606
861.83
DRZF 042 X P0
107.95
146.05
19.05
2.032
122.25
131.78
30
2550
21329
25088
31449
62764
907.18
DRZF 045 X P0
114.3
152.4
19.05
2.032
128.6
138.13
30
2400
21899
26378
32472
65878
952.54
DRZF 047 X P0
120.65
158.75
19.05
2.032
134.95
144.48
30
2300
22455
27623
33495
69036
997.9
DRZF 050 X P0
127
165.1
19.05
2.032
141.3
150.83
30
2200
23006
28869
34518
72150
1043.26
DRZF 055 X P0
139.7
177.8
19.05
2.032
154
163.53
30
2000
24087
31360
36475
78422
1133.98
DRZF 060 X P0
152.4
190.5
19.05
2.032
166.7
176.23
30
1800
25137
33895
38388
84739
1224.7
DRZF 065 X P0
165.1
203.2
19.05
2.032
193.8
188.93
30
1650
26156
36386
40256
91011
1315.42
DRZF 070 X P0
177.8
215.9
19.05
2.032
192.1
201.63
30
1550
27147
38922
42080
97283
1451.5
DRZF 075 X P0
190.5
228.6
19.05
2.032
204.8
214.33
30
1425
28126
41413
43904
103555
1542.21
DRZF 080 X P0
203.2
241.3
19.05
2.032
217.5
227.03
30
1200
29069
43948
45639
109827
1587.57
DRZF 090 X P0
228.6
266.7
19.05
2.032
242.9
252.43
30
1050
30902
48930
49064
122371
1769.01
DRZF 100 X P0
254
292.1
19.05
2.032
268.3
277.83
30
1000
32659
53957
52356
134915
1950.45
DRZF 110 X P0
279.4
317.5
19.05
2.032
293.7
303.23
30
900
34345
58983
55558
147458
2177.24
DRZF 120 X P0
304.8
342.9
19.05
2.032
319.1
328.63
30
810
35959
64010
58672
160002
2358.68
DRZF 140 X P0
355.6
393.7
19.05
2.032
369.9
379.43
30
714
39033
74063
64633
185135
2721.55
DRZF 160 X P0
406.4
444.5
19.05
2.032
420.7
430.23
30
562
41907
84071
70371
210223
3220.51
DRZF 180 X P0
457.2
495.3
19.05
2.032
471.5
481.03
30
500
44607
94124
75887
235311
3583.38
DRZG 040 X P0
101.6
152.4
25.4
2.032
120.65
133.35
30
2700
35492
36520
50087
91277
1632.93
DRZG 042 X P0
107.95
158.75
25.4
2.032
127
139.7
30
2500
35995
36520
50087
91277
1723.65
DRZG 045 X P0
114.3
165.1
25.4
2.032
133.35
146.05
30
2400
36498
38966
52267
97372
1814.37
DRZG 047 X P0
120.65
171.45
25.4
2.032
139.7
152.4
30
2200
37752
41368
54402
103466
1859.73
DRZG 050 X P0
127
177.8
25.4
2.032
146.05
158.75
30
2100
38975
43815
56537
109515
1950.45
DRZG 055 X P0
139.7
190.5
25.4
2.032
158.75
171.45
30
1900
39941
46261
58628
115609
2131.88
DRZG 060 X P0
152.4
203.2
25.4
2.032
171.45
184.15
30
1775
42271
51110
62675
127797
2313.32
DRZG 065 X P0
165.1
215.9
25.4
2.032
184.15
196.85
30
1700
43206
53557
64633
133891
2449.4
DRZG 070 X P0
177.8
228.6
25.4
2.032
196.85
209.55
30
1625
45407
58405
68503
146035
2630.84
DRZG 075 X P0
190.5
241.3
25.4
2.032
209.55
222.25
30
1425
46306
60852
70371
152129
2766.91
DRZG 080 X P0
203.2
254
25.4
2.032
221.11
234.95
30
1325
48406
65700
74063
164317
2948.35
DRZG 090 X P0
228.6
279.4
25.4
2.032
247.65
260.35
30
1200
51270
73040
79490
182555
3265.87
DRZG 100 X P0
254
304.8
25.4
2.032
273.05
285.75
30
1000
54033
80335
84694
200793
3583.38
DRZG 110 X P0
279.4
330.2
25.4
2.032
298.45
311.15
30
900
56666
87630
89765
219075
3900.89
DRZG 120 X P0
304.8
355.6
25.4
2.032
323.85
336.55
30
800
59228
94925
94658
237313
4218.41
DRZG 140 X P0
355.6
406.4
25.4
2.032
374.65
387.35
30
700
700
64072
109515
104133
273832
4898.8
DRZG 160 X P0
406.4
457.2
25.4
2.032
425.45
438.15
30
610
68614
124150
113207
310352
5579.19
DRZG 180 X P0
457.2
508
25.4
2.032
476.25
488.95
30
550
72889
138740
121926
346872
6214.22
DRZG 200 X P0
508
558.8
25.4
2.032
527.05
539.75
30
450
76923
153330
130333
383348
7166.76
